供应电抗器-串联电抗器；电抗器-上海电抗器厂家
| 价 格： | 面议 | |
| 型号/规格： | CKSG-1.8/0.45-6 | |
| 品牌/商标： | 上海昌日 | |
| 环保类别： | 普通型 | |
| 主要用途： | 补偿无功功率 | |
| 额定电流： | 38.5 | |
| 额定电压： | 400 | |
| 外形尺寸： | 230*150*190 |
电抗器-串联电抗器；电抗器-上海电抗器厂家
电抗器-串联电抗器，接入电抗器线路，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
上海电抗器厂家（上海昌日电子科技有限公司）串联电抗器结构特点
串联电抗器铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
CKSG系列电抗器线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有的美感且有较好的散热性能。
电抗器-串联电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
串联电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
串联电抗器顶端出线图纸
dzsc/19/4267/19426792.jpg
CKSG-2.1/0.45-7串联电抗器规格型号
|
规格型号 |
电压 V
|
电抗率 |
外型尺寸mm |
安装尺寸mm |
孔径 |
|
CKSG-2.1/0.45-7 |
400 |
7% |
250*160*220 |
133*120 |
10 |
电抗器-串联电抗器接线图纸
dzsc/19/4267/19426792.jpg
星形接法 三角形接法
以上图纸是上昌日电抗器厂家提供， 详情请致电厂家

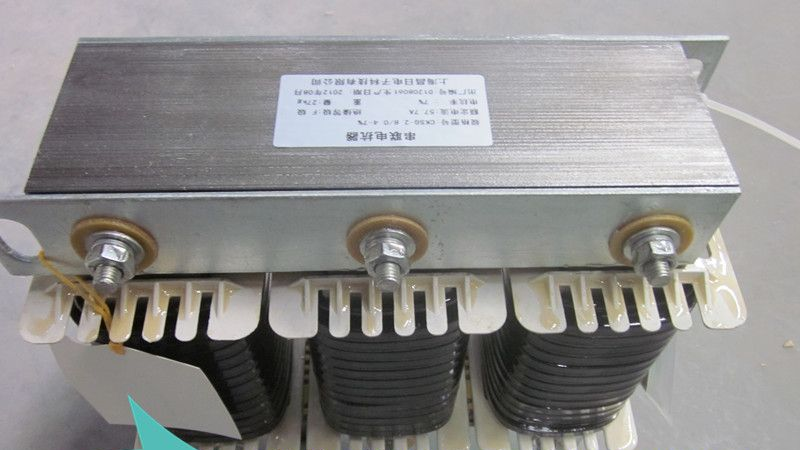

上海昌日电抗器厂家提供CKSG-2.1/0.45-7串联电抗器图片
dzsc/19/4267/19426792.jpg
串联电抗器6%电抗率常用型号
|
低压电容器用 |
匹配电容器容量 |
电抗器容量 |
电感量(mH) |
外形尺寸 |
安装尺寸(mm) |
|
CKSG-0.3/0.4-6% |
5 kvar |
0.3 kvar |
3×7.739 |
180*135*155 |
140*85，4-φ8 |
|
CKSG-0.45/0.4-6% |
7.5 kvar |
0.45 kvar |
3×5.159 |
180*135*175 |
140*85，4-φ8 |
|
CKSG-0.6/0.4-6% |
10 kvar |
0.6 kvar |
3×3.866 |
205*145*160 |
155*95，4-φ8 |
|
CKSG-0.72/0.4-6% |
12 kvar |
0.72 kvar |
3×3.217 |
205*150*160 |
155*95，4-φ8 |
|
CKSG-0.84/0.4-6% |
14 kvar |
0.84 kvar |
3×2.771 |
250*155*165 |
200*105，4-φ8 |
|
CKSG-0.9/0.4-6% |
15 kvar |
0.9 kvar |
3×2.580 |
250*155*170 |
200*105，4-φ8 |
|
CKSG-0.96/0.4-6% |
16 kVa |
0.96 kvar |
3×2.548 |
250*155*170 |
200*105，4-φ8 |
|
CKSG-1.2/0.4-6% |
20 kvar |
1.2 kvar |
3×1.943 |
250*160*180 |
200*105，4-φ8 |
|
CKSG-1.44/0.4-6% |
24 kvar |
1.44 kvar |
3×1.624 |
260*175*180 |
210*115，4-φ8 |
|
CKSG-1.5/0.4-6% |
25 kvar |
1.5 kvar |
3×1.561 |
260*180*180 |
210*115，4-φ8 |
|
CKSG-1.68/0.4-6% |
28 kvar |
1.68 kvar |
3×1.369 |
260*190*175 |
210*125，4-φ8 |
为什么电容器要加装串联电抗器，串联电抗器对电容有什么好处
电容器在补偿容性无功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流几冲击电压电流影响，改善电能质量提高系统功率因数，延长电容器使用寿命
