价 格: | 面议 | |
型号/规格: | FNK0218 | |
品牌/商标: | FNK | |
封装形式: | TO-220-3L | |
环保类别: | 无铅环保型 | |
安装方式: | 直插式 | |
包装方式: | 盒带编带包装 | |
功率特征: | 中功率 |
MOS管导通特性
导通的意思是作为开关,相当于开关闭合。
NMOS的特性,Vgs大于一定的值就会导通,适合用于源极接地时的情况(低端驱动),只要栅极电压达到4V或10V就可以了。
PMOS的特性,Vgs小于一定的值就会导通,适合用于源极接VCC时的情况(高端驱动)。但是,虽然PMOS可以很方便地用作高端驱动,但由于导通电阻大,价格贵,替换种类少等原因,在高端驱动中,通常还是使用NMOS。
dzsc/19/4262/19426207.jpg
dzsc/19/4262/19426207.jpg
公司在中国大陆(上海、惠州等)、香港分别建立了设计与运营中心、销售公司。三极管BJT与场效应管FET的区别很多,简单列几条:
1. 三极管用电流控制,MOS管属于电压控制,BJT放大电流,FET将栅极电压转换为漏极电流。BJT参数是电流放大倍数β值,FET参数是垮导gm;
2. 驱动能力:MOS管常用电源开关管,以及大电流地方开关电路;
3. 成本问题:三极管便宜,MOS贵;
4. BJT线性较差,FET线性较好;
5. BJT噪声较大,FET噪声较小;
6. BJT极性只有NPN和PNP两类,FET极性有N沟道、P沟道,还有耗尽型和增强型,所以FET选型和使用都比较复杂;
功耗问题:BJT输入电阻小,消耗电流大,FET输入电阻很大,几乎不消耗电流
场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。由多数载流子参与导电,也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高(10^7~10^12Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。 dzsc/19/4262/19426208.jpg dzsc/19/4262/19426208.jpg 1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。 2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。 3.场效应管可以用作可变电阻。 4.场效应管可以方便地用作恒流源。 5.场效应管可以用作电子开关。

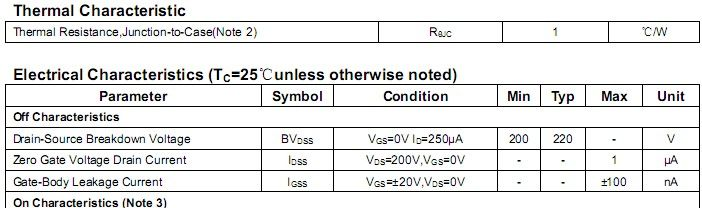

场效应管(FET)是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件,并以此命名。由于它仅靠半导体中的多数载流子导电,又称单极型晶体管。 dzsc/19/4265/19426578.jpg dzsc/19/4265/19426578.jpg 作用 1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。 2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。 3.场效应管可以用作可变电阻。 4.场效应管可以方便地用作恒流源。 5.场效应管可以用作电子开关。
