供应塑料薄膜工频介电常数及介质损耗测试仪

价 格: 1.00
型号/规格:QS-37
品牌/商标:北广精仪

BDAT-B型硫化橡胶介质常数介质损耗测试仪高压电容电桥
主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。
主要可以测量电容器,互感器,变压器,各种电工油及各种固体绝缘材料在工频高压下的介质损耗( tg)和电容量( Cx)以,其测量线路采用“正接法”即测量对地绝缘的试品。
由于电桥内附有一个2500KV的高压电源及一台高压标准电容器,并将副桥和检流计与高压电桥有机的结合在一起,所以本电桥特别适应测量各类绝缘油和绝缘材料的介损(tg)及介电常数(ε)。
 桥体本身带有5Kv/100pF标准电容,测量材料介
损更为方便。

桥体内附电位跟踪器及指另仪,外围接线及少。
 桥体采用了多样化的介损测量线路。


技术指标


测量范围及误差
    在Cn=100pF    R4=3183.2(?)(即10K/π)时


测量项目
    测量范围
   测量误差
 电容量Cx
40pF--20000pF
 ±0.5%  Cx±2pF
介质损耗tg
 0~1
±1.5%tg?x±0.0001
 在Cn=100pF
  R4=318.3(?)
(即1K/π)时
  电容量Cx
4pF--2000pF
±0.5%  Cx±3pF
 介质损耗tg?
 0~0.1
  ±1.5%tg?x±0.0001
Cx=R4×Cn/R3
tg?=ω?R4?C4

电容量及介损显示精度:
 电容量: ±0.5%×tgδx±0.0001
   介  损: ±0.5%tg?x±1×10-4


高压电源技术特性
电压输出:0~5000V/50Hz
高压电流输出:0~10mA
内置标准电容器
      电容量为100pF
tg小于5X10-5




北广公司其它绝缘材料检测仪器:


BDJC-0-100KV 介电击穿试验仪


BDJC系列绝缘材料工频率介电击穿试验仪


BDJC系列电压介电强度试验仪器


BDJC系列 电压击穿试验仪


BDJC系列绝缘漆漆膜击穿强度试验仪


BDJC电容器纸工频电压击穿试验仪


EST-121 体积表面电阻率测定仪


GDAT-A介质损耗测试仪/介电常数测试仪


GDAT-C新型介电常数介质损耗测试仪


BDH 耐漏电起痕试验仪


BDH-B耐电弧试验仪


               注重每一个细节是北广公司对于每个客户的承诺 , 也是北广公司一直追求的宗旨。


   中国检测行业与验证服务的者和智领者,帮助众多检测质检单位和学校教研单位提供一站式的全面质量解决方案。





北京北广精仪仪器设备有限公司
公司信息未核实
  • 所属城市:北京 北京市
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李丛林
  • 电话:010-52869521
  • 传真:010-52869521
  • 手机:13121673985
  • QQ :QQ:1045252510
公司相关产品

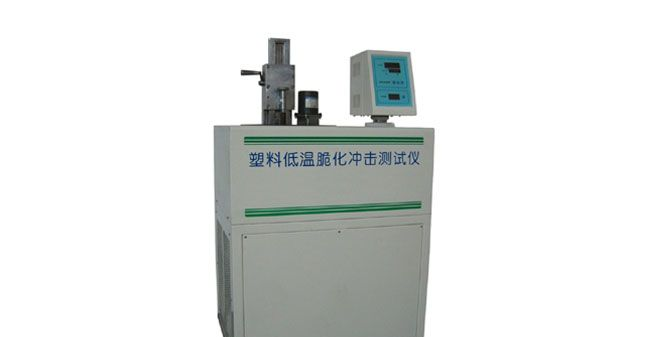

供应低温脆性冲击试验机/低温脆化试验机

信息内容:

低温脆性试验机,低温脆性测定仪,脆化温度冲击仪,低温冲击试验机,脆化温度测定仪 特点及用途:单试样硫化橡塑低温脆性冲击试验机是测定硫化橡胶在规定条件下试样受冲击出现破坏时的温度,即为脆性温度, 可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。 因此无论在科学研究材料及其制品的质量检验,生产过程的控制等方面均是不可缺少的。本仪器是根据GB1682-82国家标准设计的,各项技术指标符合国家标准的要求。 低温脆性试验机技术参数: 1、试验温度:(-60℃-0℃)、(-65℃--0℃)、(-70℃--0℃)可选 2、冲击速度:2m/s ±0.2m/s 3、恒温后,试验3min时间内温度波动:<±0.5℃ 4、冲击器中心到夹持器下端距离:11±0.5mm 5、外型尺寸:720×700×1380 6、功率:1100W 7、冷井容积:700ml 单试样硫化橡塑料低温脆性冲击试验机是测定硫化橡胶在规定条件下试样受冲击出现破坏时的温度, 即为脆性温度,可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。 可以测定不同橡胶材料或不同配方的硫化橡胶的脆性...

详细内容>>

供应介质损耗测试仪/介电常数介质损耗测定仪

信息内容:

北广公司其它绝缘材料检测仪器: BDJC-0-100KV 介电击穿试验仪 BDJC系列绝缘材料工频率介电击穿试验仪 BDJC系列电压介电强度试验仪器 BDJC系列 电压击穿试验仪 BDJC系列绝缘漆漆膜击穿强度试验仪 BDJC电容器纸工频电压击穿试验仪 EST-121 体积表面电阻率测定仪 GDAT-A介质损耗测试仪/介电常数测试仪 GDAT-C新型介电常数介质损耗测试仪 BDH 耐漏电起痕试验仪 BDH-B耐电弧试验仪 介质损耗测试仪/介电常数介质损耗测定仪满足标准:GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法 一、介质损耗测试仪/介电常数介质损耗测定仪概述 GDAT高频 Q 表作为一代的通用、多用途、多量程的阻抗测试仪器,测试频率上限达到目前国内的160MHz。 介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;仪器的基本原理是采用高频谐振法,并提供了,通用、多用途、多量程的...

详细内容>>
