供应LDM301测距传感器在大型煤堆体积自动检测系统中的应用
| 价 格： | 面议 | |
| 型号/规格： | LDM301 | |
| 品牌/商标： | ZSY |
激光扫描测量的原理：
激光扫描测量是通过激光扫描器和距离传感器来获取被测目标的表面形态。激光扫描器一般由激光发射器、接收器、时间计数器等部分组成。激光脉冲发射器周期地驱动一个激光二极管发射激光脉冲，然后由接收透镜接收目标表面后向反射信号，产生一接收信号，利用一稳定的石英时钟对发射与接收时间差作计数，经由微电脑对测量资料进行内部微处理，显示或存储、输出距离和角度资料，并与距离传感器获取的数据相匹配，经过相应系统软件进行一系列处理，获取目标表面三维坐标 数据，从而进行各种量算或建立立体模型。
在实际测量过程中，将激光测量系统搭载到固 定平台上，从而使外方位元素中的角度参数为定值（为底面至扫描器中心的距离）， 可在激光测量系统安装时一次性测定，简化测量：
LDM301应用在位于电厂，电厂有一个干煤棚和一个露天煤场。露天煤场旁有卸煤机及其运行轨道；干煤 棚内有行车及其轨道。我们采用LDM301系统测定干煤棚煤场院体积。干煤棚长约--，宽--。测量时以行车作为运动平台，激光扫描器随 行车运动而对煤体连续扫描。
实验结果
我们采用LDM301激光测距传感器对该干煤棚进行扫描，整个外业—包括重复扫描，在--完成，平均有效点。重复扫描计算出的体积差在--内。
考虑到行车运行中的抖动误差，边界提取误差、扫描误差等，最终误差完全可以达到--。立体重建在获取目标三维空间数据之后，通过构建不规
则三角形格网（），生成煤场立体模型（图， 显示和检验计算数据的可靠性。根据计算机立体重 现结果表明：原始数据的采集是可靠的，计算过程 是正确的，采用的计算方法和计算模型是恰当的。
推荐传感器
LDM301大量程激光测距传感器基于激光脉冲反射时差法原理，适用大量程测量，具有很高的响应频率，及能适用恶劣的工业环境等特点。结实的金属外科，能工作在有害气体环境，安全保护等级IP67,安装维护方便，可提供各种数字口：RS232、RS422、SSI和Profibus。
LDM301大量程激光测距传感器主要应用于起重安装设备位置控制；液位料位测量；冶金钢铁过程控制；不宜接近的物体测量，如罐装物、管道、集装箱等；车辆和船舶位置监控；以及江河湖海等的水位测量等多个领域。
LDM301作为大量程激光测距传感器，在距离测量领域的主要特点有：
◆远距离测量，300米量程（自然表面)3000米大量程（需要反射板)；
◆响应时间短，0.5ms响应时间(可订制到0.1ms)；
◆有同步输入端，可多个传感器同步测量；
◆体积小，紧凑的外形设计，易于安装，容易操作；
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江山
- 电话：0755-26528100/26528011/26528012
- 传真：0755-26528210
- 手机：13312971170
- QQ ：
供应位移传感器ZLDS11X测量火车到旁边建筑距离
信息内容：ZLDS11X位移传感器利用激光法实现对测量火车到旁边建筑距离的快速检测，实现对测量火车到旁边建筑距离的测量。ZLDS11X测量测量火车到旁边建筑距离系列激光传感器可测量物体形变具有500℃~2200℃高温物体测量的特别功能。此款比ZLDS10X系列的精度高，频率高，测量更远。 ZLDS11X位移传感器主要应用于高温物体的测量，可抗干扰，在强光环境下也能得到理想的测量效果，并具有实时编程功能，其先进的高温激光传感器技术可广泛适用于石油、化工、冶金等行业。2个该高温激光传感器成对安装可构成测量仪（能自动主从识别），进行厚度、宽度等实时测量。 位移传感器主要特点： 高温检测：可测500℃~2200℃高温物体，进行厚度、宽度、长度、高度、直径、轮廓的精密测量，是冶金行业必备的精密量仪； 抗干扰：可直接检测发光液面，不受强光、散光干扰，有自动滤光功能； 高温测厚系统：2个传感器成对安装，能自动主从识别，构成测量仪，进行在线厚度、宽度等实时测量； 实时可编程功能：数值计算、数字传输速度、模拟设置、滤波器等； 位移传感器应用领域： 位移传感器主要应用于高温被测体的测量，如高温钢板的厚度、宽度、...

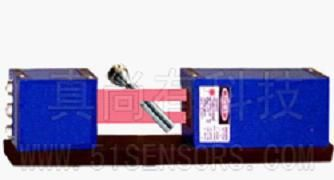

供应位移传感器ZM100-25检测黑色胶条的宽度
