产品概述

 MDM3051系列智能压力/差压/液位变送器是麦克传感器有限公司在多年科研和实践的基础之上，自行研制开发的高精度智能仪表产品。
      MDM3051系列智能压力/差压/液位变送器是采用ROSEMOUNT®技术生产的传感器内核，结合麦克传感器技术有限公司开发的先进数字技术生产的新一代智能化变送器。在原理上采用了直接数字电容电路替代模拟信号放大电路及A/D转化电路，利用数字化补偿技术对温度静压进行补偿，提高了测量精度，降低了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比，而成为变送器市场的主流产品。
      MDM3051系列智能压力/差压/液位变送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。MDM3051系列0.1级电容式智能变送器包括压力、差压、压力、远传、液位等多个品种、并配备相应的选件产品，可广泛应用于电力、冶金、石化、制药、仪器加工等行业，与我国推行的“IEC”标准要求相符。

产品特点

·由于采用了微处理器而使灵活性增大、功能增强；
·具有很强的自诊断能力；
·量程覆盖宽0～0.2kPa…41.37MPa；
·精度优于0.1级，量程比优于40：1；
·零点和量程调整互不影响；
·兼有远程和本地量程、零点可调；
·二线制，符合HART协议，可与ROSEMOUNT275型及MS-H375型手持式通讯器进行数字通信而不中断模拟量输出；
·传感器内带非易失性存储器；
·稳定性好，精度高，阻尼可调，抗单向过载能力强；
·无机械传动部件，维修工作量少，坚固抗震；
·全部通用件，传感器与电子线路板互换不影响变送器性能，维护更方便；
·接触戒指的膜片材料可选，防爆壳体结构；
·业已证明的优越性和可靠性。

性能参数

技术性能 　　
    使用对象：液体、气体或汽体
    测量范围：量程4  0-2.0～37.4kPa(0-15～280mmHga)压力
　　　　　    量程5  0-4.7～186.8kPa(0-0.7～26.9 psia) 压力
                   量程6  0-17.3～690kPa(0-2.5～99.4 psia) 压力
                   量程7  0-51.7～2068kPa(0-7.49～298 psia) 压力
                   量程8  0-172.3～6890kPa(0-24.98～992.2 psia) 压力
    输出信号：4~20mA输出叠加HART®协议数字信号（两线制）
    电      源：外部供电24V DC，（电源范围12V~45V）
    负载特性：负载电阻回路允许的负载电阻Rmax=(E-12)/0.02(Ω)

    险场所安装：隔爆型dⅡCT5；
                      本安型iaⅡCT5
    负载特性：不管输出如何，正负迁移后，其量程上、下限均不得超过量程的极限。在
正迁移为0.975URL；无负迁移L。
    温度范围：介质温度　　　 　 -40～104℃
  　              储存温度　　　  　-40～85℃
                   整机工作温度　  　-40～85℃
                                             -20～70℃（带数字表头）；
    相对湿度：0～100%
    超压极限：施加0（压力）~13.78MPa压力变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在0kP（压力）至变送器量程上限。
    容积变化量：小于0.16cm3
    阻　　尼：时间常数在0.2～32.0s之间可调。
    启动时间：3s，无需预热。

性能指标：　　
   （在无迁移、316不锈钢隔离膜片及其它标准测试条件下）
    量 程 比：  40：1
    精      度：  在量程比为1：1到10：1时，为调校量程的±0.15%
    在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
    稳 定 性：  六个月误差为量程的±0.2%。
    温度影响：零点误差为量程的±0.25%/55℃。
　　　　　    包括量程和零点的总误差，为量程的0.5%/55℃。
    超压影响：加压140kgf/cm2后，误差为量程范围的±0.25%。
    电源影响：小于输出量程的0.005%/V。
    振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g
    负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
    安装位置影响：可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响；
测量本体相对法兰转动无影响。
    电磁辐射：符合IEC801标准

外形结构

dzsc/19/4197/19419788.jpg

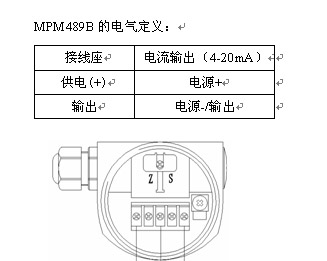

电气连接

dzsc/19/4197/19419788.jpg
