供应SWP-GFN805-020-23-HL人工智能调节器
| 价 格： | 面议 | |
| 型号/规格： | SWP-F系列 | |
| 品牌/商标： | 昌晖 |
产品介绍:
dzsc/19/4197/19419765.jpg
技术指标
| 说 明 | ||
| 功 能 | ·多种传感器输入功能:20种输入方式·高精度:±0.2F.S或±0.3F.S ·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485 ·变送(PV)输出:DCV,DCI ·馈电输出:DC24V,DC12V,DC5V | |
| 电 源 | 90-260VAC 50/60Hz 24VDC | |
| 功率消耗 | 6VA | |
| 显示类型 | 7段LED显示 [PV显示红色] [SV显示绿色] 11段LED光柱显示[红色] | |
| 显示精度 | F.S±0.1%或0.1℃ | |
| 设定类型 | 面板按键设定 | |
| 输入 | 热电偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
| RTD | Cu50Ω,Pt100Ω,Pt100.1Ω | |
| 模拟信号 | 0-5VDC,1-5VDC,DC0-10mA,DC4-20mA | |
| 采样时间 | 0.5秒 | |
| 远程设定输入 RSV | 输入种类 | 0-5VDC,1-5VDC,DC0-10mA,DC4-20mA |
| 显示精度 | ±0.1%FS±1 d | |
| 扫描周期 | 0.5秒 | |
| 输入范围 | -1999~9999d | |
| 阀位PID控制 | 继电器 输 出 | 继电器：250VAC 5A 1c 输出点数：2点 |
| 反馈阻抗：100Ω~2500Ω积分时间：0~3600秒 微分时间：0~3600秒 | ||
| 比例带：0.1~999.9%FS 积分时间：0~3600秒 微分时间：0~3600秒 | ||
| 动作死区：0~100％ 正/逆动作：可切换 | ||
| 输出限幅下限：0~上限值 输出限幅上限：下限~100% | ||
| 自/外给定PID控制 | 继电器 输 出 | 继电器：250VAC 5A |
| 比例带：0.1~999.9%FS 积分时间：0~3600秒 微分时间：0~3600秒 | ||
| 周期：1~200秒 手动预置：0~100% | ||
| 动作死区：0~100％ 正/逆动作：可切换 | ||
| 输出限幅下限：0~上限值 输出限幅上限：下限~100% | ||
| 电 压 输 出 | 电压：0~5VDC或1~5VDC 内部输出阻抗：1120Ω±5% | |
| 比例带：0.1~999.9%FS 积分时间：0~3600秒 微分时间：0~3600秒 | ||
| 周期：1~200秒 手动预置：0~100% | ||
| 动作死区：0~100％ 正/逆动作：可切换 | ||
| 电 流 输 出 | 电流：0~20mADC或4~20mADC 容许负载：750Ω以下 | |
| 比例带：0.1~999.9%FS 积分时间：0~3600秒 微分时间：0~3600秒 | ||
| 周期：1~200秒 手动预置：0~100% | ||
| 动作死区：0~100％ 正/逆动作：可切换 | ||
| 事件 EV | 事件种类 | 测量值（PV）、偏差（DEV）、偏差值（|DEV|）、断线报警（LBA） |
| 输出动作 | 带回差输出 ON/OFF 全量程 | |
| 输出规格 | 继电器：250VAC 5A 1c | |
| 输出点数 | 2点 | |
| 辅助输出AUX | 输出种类 | 测量值（PV）、设定值（SV） |
| 输出规格 | 电压：0~5VDC或1~5VDC 输出阻抗：1120Ω±5% 电流：0~20mADC或4~20mADC 容许负载：750Ω以下 | |
| 输出精度 | ±0.2%FS | |
| 输出更新周期 | 0.5秒 | |
| 通讯 | 功能 | PV值，SV值，MV值，RSV值，EV状态 |
| 波特率 | 300~9600bps | |
| 接口 | RS232，RS485，TTL电平（面板） | |
| 耐压 | 2000VAC 50/60Hz 1分钟 | |
| 抗振动 | 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 | |
| 绝缘强度 | Min.100MΩ(at 500VDC) | |
| 抗干扰 | 电快速瞬变脉冲群干扰±2kV | |
| 记忆保持 | 约:10年.(使用无电压半导体记忆型) | |
| 环境温度 | -10~50℃(未结冰状态) | |
| 储存温度 | -20~60℃(未结冰状态) | |
| 环境湿度 | 35~85%RH | |
| 重量 | 140~600g | |
型谱表
| 型 号 | 代 码 | 说 明 | ||||||||||
| SWP-F | □ □□-□ □ □ -□□ -□ □ -□-□-□ | SWP-F系列PID自整定控制仪 | ||||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm*1 96×48mm（横式），48×96mm（竖式） 72×72mm*1 160×80mm（横式）,80×160mm（竖式） 96×96mm | ||||||||||
| 控制作用 | 05 15 25 | PID自整定控制 外给定控制 阀位控制（继电器正转反转控制） | ||||||||||
| 通讯方式 | □ | 参见 “通讯方式” | ||||||||||
| 控制输出方式 | □ | 参见 “控制输出方式” | ||||||||||
| 变送输出方式 | □ | 参见 “变送输出方式” | ||||||||||
| 输入类型 | □□ | 参见“输入类型” | ||||||||||
| 报警方式 | □ | 参见“报警方式” | ||||||||||
| 第二报警方式 | □ | 参见“报警方式” | ||||||||||
| 馈电输出 | P | DC24V馈电输出 | ||||||||||
| 供 电 方 式 | W T | DC24V供电 AC85～260V供电（开关电源） AC220V（线性电源，可省略） | ||||||||||
| 外形特征 | D S | 横式显示仪表 竖式显示仪表 | ||||||||||
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
| 选型代码 | N | H | L | G | A | D |
| 输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9 ℃ | 17 | 30～350Ω | -1999～9999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | - 50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | - 50.0～150.0 ℃ | 19 | 4~20mA开方 | -1999～9999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～9999 d | 20 | 0~10mA开方 | -1999～9999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～9999 d | 21 | 1 ~ 5 V开方 | -1999～9999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～9999 d | 22 | 0 ~ 5 V开方 | -1999～9999 d |
| 07 | WRe | 0 ～2300 ℃ | 15 | 0～5 V | -1999～9999 d | 23 | 可切换输入 | |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～9999 d | 24 |
| 选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
产品举例：
SWP-GFN805-010-23-HL
SWP-GFN805-020-23-HL
SWP-GFN815-010-23/12-HL
SWP-GFN815-020-23/12-HL
SWP-GFN825-010-23/12-HL
SWP-GFN825-020-23/12-HL
SWP-GFN805-010-23-HL-P
SWP-GFN805-020-23-HL-P
SWP-GFN815-010-23/12-HL-P
SWP-GFN815-020-23/12-HL-P
SWP-GFN825-010-23/12-HL-P
SWP-GFN825-020-23/12-HL-P
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杜小姐
- 电话：020-83196389
- 传真：020-83193278
- 手机：13302284965
- QQ ：

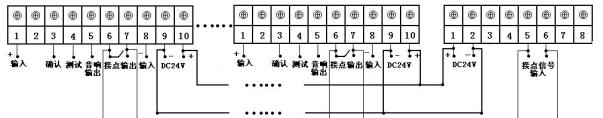

供应SWP-SX100-W音响报警器
信息内容：SWP系列音响报警器，采用报警声音专用芯片及集成音频功率放大器设计而成。它线路简单，工作稳定可靠，声音宏亮，音色纯真。 一、仪表特点 1、可和各种闪光报警器配套使用，也可单独作为报警器使用。 2、它具有外接线路简单、安装方便、工作寿命长。 3、发声效率高及功耗低、可接受接点输入信号等特点。 ...
供应SWP-X101-J-K-W闪光报警仪

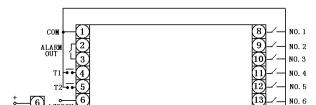

信息内容：SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。 一、仪表特点 闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。 二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） 型号 SWP-X803系列 接 线 图 仪表外形 dzsc/19/4201/19420150.jpg 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g dzsc/19/4201/19420150.jpg 接线图 dzsc/19/4201/19420150.gif 仪表尺寸:160×80×140mm 开孔尺...
