欧姆龙固态继电器G3PA-210B 原装 现货库存 假一赔十
| 价 格： | 面议 | |
| 型号/规格： | G3PA-210B | |
| 品牌/商标： | 欧姆龙 |
固态继电器(SSR)与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。 SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。
1、固态继电器的组成
固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。有些输入控制电路还具有与TTL/CMOS相容，正负逻辑控制和反相等功能。固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。
2下面以交流型的SSR为例来
图1 固态继电器工作原理方框图
固态继电器内部接线电路图
说明它的工作原理，图2是它的工作原理框图，图1中的部件1～4构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系， 以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
直流型的SSR与交流型的SSR相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。不过，直流型SSR在使用时应注意：
1负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只二极管，极性如图3所示，二极管的电流应等于工作电流，电压应大于工作电压的4倍。
2SSR工作时应尽量把它靠近负载，其输出引线应满足负荷电流的需要。
3使用电源属经交流降压整流所得的，其滤波电解电容应足够大。
4固态继电器对过负载能力有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过在保护。固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。
3、固态继电器的优缺点
固态继电器的优点
高寿命，高可靠:SSR没有机械零部件，有固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。
灵敏度高，控制功率小，电磁相容性好:固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑积体电路相容不需加缓冲器或驱动器。
快速转换:固态继电器因为采用固体其间，所以切换速度可从几毫秒至几微妙。
电磁干扰小:固态继电器没有输入"线圈"，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。
固态继电器的缺点
导通后的管压降大，可控硅或双向可控硅的正向降压可达1~2V，大功率电晶体的饱和压降1~2V之间，一般功率场效应管的导通电祖也较机械触点的接触电阻大。
半导体器件关断后仍可有数微安至数毫安培的漏电流，因此不能实现理想的电隔离。
由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。
电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。
固态继电器基应用电路图
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁小姐/谢先生
- 电话：0755-23956626
- 传真：0755-23959410
- 手机：13537604926/13590238639
- QQ ：

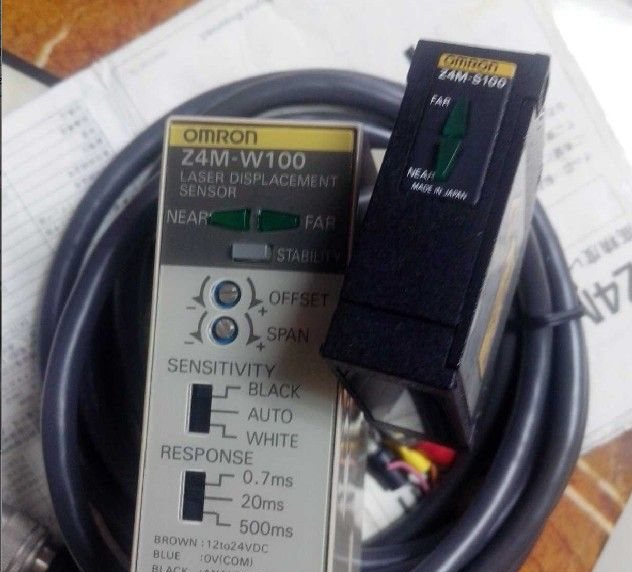

全新日本欧姆龙OMRON位移传感器Z4M-W100,Z4M-S100 假一赔十
信息内容：光纤传感器与传统的各类传感器相比有一系列独特的优点，如灵敏度高、抗电磁干扰、耐腐蚀、电绝缘性好、防爆、光路有可挠曲性、结构简单、体积小和重量轻等。所以，光纤传感器已经成为机载光学传感器的必然发展趋势。 加 拿大Roctest公司生产了一种商业用途的光纤位移传感器（Fiber-Optic Linear Position & Displacement Sensor, FO－LPDS），这种传感器使用了Fizeau干涉仪解调专利技术（US patent #5202939/#5392117），具有结构简单、精度高和响应快的优点，目前已经在土木工程领域得到了成功的应用。本文将详细介绍该种传感器的原理 和用途。 二、 组成结构和工作原理 1、传感器结构 传感器的简略结构如图1所示，其连杆可以水平方向移动，在连杆上固定了薄膜Fizeau干涉仪（TFFI），它的详细构造如图2所示。 2、工作原理 （1）光信号调制 实际使用时将传感器与读数器（Demodulator）连接，读数器中白光二极管光源发出的光从连接读数器的光纤的一端入射，传输到连接Fabry- Perot传感器，再由多模光纤射出，照射在TFFI干涉仪（光楔）的表面。当TFFI水平移动时，照点的位置也会不同。光楔上下两个表面都镀有...

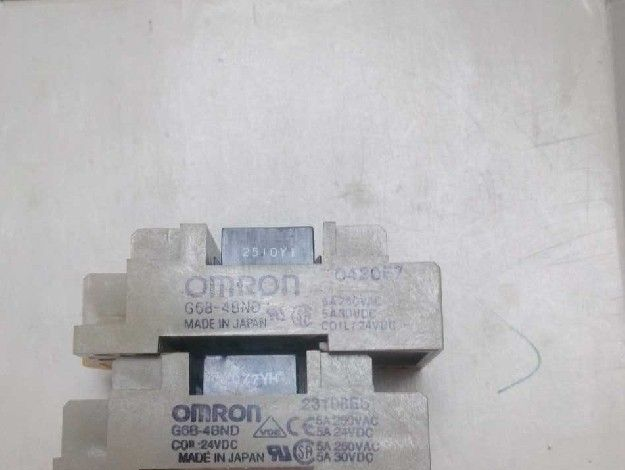

原装OMRON欧姆龙 G6B-4BND DC24V 全新功率继电器
