现货供应欧姆龙行程开关 D4C-3460 假一赔十
| 价 格： | 面议 | |
| 型号/规格： | D4C-3460 | |
| 品牌/商标： | 欧姆龙 |
行程开关(限位开关)的符号表示与工作原理
行程开关又称限位开关,用于控制机械设备的行程及限位保护。在实际生产中,将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。因此,行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。
行程开关按其结构可分为直动式、滚轮式、微动式和组合式。
（1）直动式行程开关 其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0．4m／min的场所。
1-推杆 2-弹簧 3-动断触点 4-动合触点
（2）滚轮式行程开关 其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。
1-滚轮 2-上转臂 3、5、11-弹簧 4-套架 6-滑轮 7-压板 8、9-触点 10-横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。
（3）微动开关式行程开关的组成： 常用的有LXW-11系列产品
1.推杆 2.弹簧 3.压缩弹簧4.动断触点 5.动合触点
直动式行程开关组成
滚轮式行程开关组成
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁小姐/谢先生
- 电话：0755-23956626
- 传真：0755-23959410
- 手机：13537604926/13590238639
- QQ ：
全新原装OMRON/欧姆龙 继电器G3F-202SN 假一赔十
信息内容：时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。 在供电电路中，继电器也被称为接触器。 关键字:时间继电器,继电器 从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。 时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。 1.时间继电器 当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。 (1)结构(图2-3) dzsc/19/4186/19418694.jpg ...

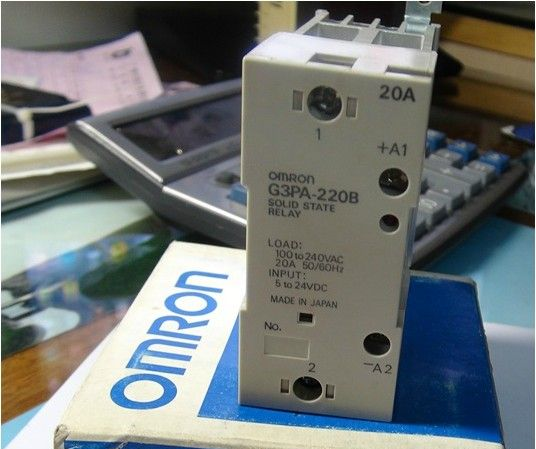

带散热器固态继电器(欧姆龙)G3PA-220B 现货库存 假一赔十
