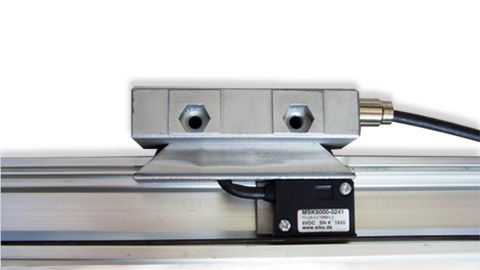

供应磁栅尺的工作原理是什么
| 价 格： | 400.00 | |
| 型号/规格： | MB500 | |
| 品牌/商标： | 希科 |
磁栅尺是在非导磁材料上涂一层10～20 μm的磁胶 。这种磁胶多是镍-钴合金高导磁性材料与树胶相混合制成的 ,其抗拉强度要高一些,不易变形。然后在这条磁性带上记录磁极,N极和S极相间变化 ,在磁带上录成N极和S极是用录磁磁头来制成的,将相等节距(常为200 μm或50 μm)周期变化的电信号以磁的方式记录到磁性尺上,用它做为测量位移的基准尺在检测位移时,用磁栅尺磁头读取记录在磁性标尺上的磁信号,通过检测电路将位移量用数字显示出来或送入位置环。测量用的磁栅尺与普通的磁带不同。测量用的磁栅尺的等距录磁的精度要高,需在高精度的专用录磁设备上对磁栅尺进行录磁。当磁栅尺与磁栅尺读数头之间的相对运动速度很低或处于静止状态时,也能进行位置测量,测量只与位置有关,与速度无关。
磁栅尺应用：
磁栅尺通常做成独立结构,有各种不同长度可供选择。安装时,只要把定尺固定在机床上的适当的位置,一个固定的平滑的平面上,调整好定尺与平面的平行度,把磁栅尺读数头安装在需测量位移方向的机床的部件上,调整好磁栅尺读数头和磁栅尺尺身的平行度,调整完毕符合要求后,与匹配的数显表连接上,就可以完成机床工作时的位置测量。
磁栅尺在中小型机床上安装方便,由于磁栅尺具有与铁芯相似的热膨胀系数,因此,受温度影响小,加上它又具有抗机械振动、铁屑和油污染,并可以屏蔽外界磁干扰,能保证精度要求,便于维修等优点,可广泛应用在中小型镗铣床上,是目前中小型镗铣床上使用的的位置测量传感器。
开放式磁栅尺国产磁栅电子尺机床磁栅尺供应
增量型磁栅尺为标准的机械工程应用提供了简便而又经济的解决方案。为您提供和高效的测量数据。
磁栅尺的工作原理：非接触式扫描磁场，并将模拟测量值转换为或增量输出信号。
作为完整的测量系统，该磁性测量技术，尤其是非接触测量技术适用于线性和径向位置的检测，同样也适用于转数或角度的检测。
在工业极端条件下的测量对稳定性和可重复性要求很高，正是在此方面，磁栅尺解决方案值得您考虑和选择：灰尘、油脂、振动、冲击和温度都不是障碍。
磁栅尺作为一种开放式的、坚固耐用的磁性测量系统，这种集成了信号转换模块的磁性传感器具备直接数字信号输出装置,与磁尺结合使用，形成了一个开放而且可靠的线性测量系统
我公司主营光栅尺，磁栅尺球栅尺，数显表，联轴器，编码器，微位移传感器，张力传感器，电子手轮，数显改造，进口编码器等，欢迎致电咨询
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王玉华
- 电话：0631-3632623
- 传真：0631-3631966
- 手机：13326314273
- QQ ：
供应磁栅尺的主要应用市场
信息内容：磁栅尺主要市场 金属加工设备 建材机械 木工机械 磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。 在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重）， 金属板材压轧设备（大型成套设备）等应用方面有明显优势 磁性尺测量系统专为线性位移测量而设计. 经济,效率特别适用于长距离的测量. 特别适用于如油污,切削屑,震动等恶劣环境. 依应用性质不同可定义出两个不同的系统 磁栅的一个重要特点是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换，为保证磁头有稳定的输出信号幅度，考虑到空气的磁阻很大，故磁栅尺与磁头之间不允许存在较大和可变的间隙，是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的，这样即时带面有些不平整，磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙，由于装配和调整不可能达到理想状态，故实际上线型磁栅也处于准接触式的工作状态。 我公司主营光栅尺，磁栅尺，球栅尺，数显表，联轴器，编码器，微位移传感器等，欢迎致电咨询
供应磁栅尺的类型和应用参数
信息内容：磁栅尺应用的参数 磁栅尺参数：分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm输出：LINE-DRIVER、PUSH-PULL线长：1米、2米、10米磁栅尺带磁栅尺精度：±10m/m、±15m/m、±30m/m磁栅尺长度：Max 32M磁间距：1+1mm、2+2mm磁栅产品优点非接触式测量，无背隙问题高抗污染能力安装简易。 光栅尺和磁栅尺有何区别 光栅尺--利用光的干涉和衍射原理制作而成的传感器。当两块栅距相同的光栅叠放在一起，同时让线纹构成一微小角度，这时在平行光照射下，和刻线垂直方向上就能看到对称分布的明暗相间的条纹，称为莫尔条纹，因此莫尔条纹是光的衍射和干涉作用的总效果。当光栅移动一个小栅距时，莫尔条纹随之移动一个条纹间距，这样，我们测量莫尔条纹的宽度就比测量光栅线纹宽度容易的多。此外，由于每条莫尔条纹都是由许多光栅线纹的交点组成，当线纹中有一条线纹有误差时（间距不等或倾斜），这条有误差的线纹和另一光栅线纹的交点位置将产生变化。但是，一条莫尔条纹是由许多光栅线纹交点组成，因此，一个线纹交点位置的变化，对于一条莫尔条纹来讲其影响就非常小了，所以莫尔条纹可以起到放大和平均的作用。 磁栅尺--利用磁极的原理制作而成的传感器。基尺...
