供应GN27-40.5CST隔离开关 生产厂家
| 价 格： | 2.00 | |
| 型号/规格： | GN27-40.5CST/630A 1250A 2000A 2500A | |
| 品牌/商标： | 科润 |
dzsc/19/4163/19416326.jpg
GN27-40.5CST双头隔离开关(穿墙双头隔离开关）型号
GN27-40.5CST/630A GN27-40.5CST/1250A GN27-40.5CST/2000A
一、产品概述
GN27-40.5 系列户内高压隔离开关（以下简称隔离开关）配用CS6-1型手力操动机构（以下简称手力机构）系户内高压电器设备。适用于额定电压40.5kV，三相交流50Hz的网络中，作为有电压而无负载的情况下分合电路之用。
二、主要技术参数
|
产 品 型 号 |
额 定电 压（kV） |
额 定电 流（A） |
4s额定短时耐受电流（kA） |
额定峰值耐受电流（kA） |
|
GN27-40.5（C）（D）/630 |
40.5 |
630 |
20 |
50 |
|
GN27-40.5（C）（D）/1250 |
40.5 |
1250 |
31.5 |
80 |
|
GN27-40.5（C）（D）/2000 |
40.5 |
2000 |
40 |
100 |
|
GN27-40.5（C）（D）/2500 |
40.5 |
2500 |
40 |
100 |
三、结构简介
本型隔离开关为三相共底架闸刀式开关,可分为底架、绝缘子及导电部分,底架由转轴及弯板和角钢焊接组成,底架上固定六个绝缘子,每两个组成一极,转轴上装有三个操作绝缘子，用来操作三相闸刀分、合闸运动.导电部分由静触头、触刀和触座组成,静触头上有6对、14对、16对触片,由弹簧钢丝压紧,触头可上下摆动,每相有2片闸刀装在触座上,用弹簧压紧。
分闸时由操作拐臂带动转轴旋转,使操作绝缘子向上顶着闸刀使闸刀和静触头分开,闸刀绕触座旋转,静触头也在闸刀的带动下向上移动至分闸位置。
合闸时由操作拐臂带动转轴旋转, 使操作绝缘子拉着闸刀向下转动，在和静触头相遇后带动静触头旋转，一起转至合闸位置。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑文化
- 电话：0577-62779305
- 传真：0577-62709305
- 手机：18072031263
- QQ ：
隔离开关供应商 诚信供应GN27-40.5C 户内高压隔离开关图 型号 规格 价格报价

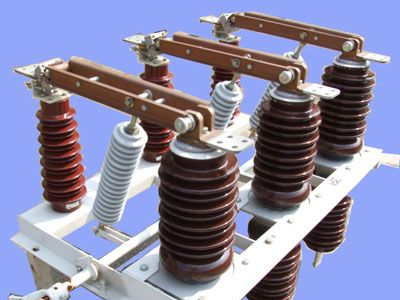

信息内容：dzsc/19/4164/19416419.jpg一、产品概述 GN27-40.5C系列户内高压隔离开关（以下简称隔离开关）配用CS6-1型手力操动机构（以下简称手力机构）系户内高压电器设备。适用于额定电压40.5kV，三相交流50Hz的网络中，作为有电压而无负载的情况下分合电路之用。 GN27-40.5／630A GN27-40.5D／630A GN27-40.5C／630A GN27-40.5DC／630A GN27-40.5／1250A GN27-40.5D／1250A GN27-40.5C／1250A GN27-40.5DC／1250A GN27-40.5／2000A GN27-40.5D／2000A GN27-40.5C／2000A
