《全新原装》OMRON E8Y-AR2Y-5 压力传感器
| 价 格： | 面议 | |
| 型号/规格： | 欧姆龙 E8Y-AR2Y-5 | |
| 品牌/商标： | OMRON欧姆龙 |
OMRON E8Y-AR2Y-5 压力传感器备有现货库存 型号参数以双方确认为准
压力传感器，是指以膜片装置（不锈钢膜片、硅酮膜片等）为媒介，用感压元件对气体和液体的压力进行测量，并转换成电气信号输出的设备。
- 半导体压电阻抗扩散压力传感器是在薄片表面形成半导体变形压力，通过外力（压力）使薄片变形而产生压电阻抗效果，从而使阻抗的变化转换成电信号。
- 静电容量型压力传感器，是将玻璃的固定极和硅的可动极相对而形成电容，将通过外力（压力）使可动极变形所产生的静电容量的变化转换成电气信号。 （E8Y的动作原理便是静电容量方式，其他机种采用半导体方式）。
半导体形变压力计的结构
压电效果的定义
dzsc/19/4136/19413611.gif标准压力
是以大气压为标准来表示的压力大小。
比大气压高的压力称为“正压”，比大气压低的称为“负 压”。
压力
以真空为标准表示的压力大小。
差压（相对压）
相对于任意的比较压力（标准压）表示的压力大小。
dzsc/19/4136/19413611.gif大气压
是指大气的压力。标准大气压（1atm）相当于高度为760mm的水银柱产生的压力。
真空
是指比大气压低的压力状态。
检测压力范围
可使用传感器的检测压力范围。
耐压力
恢复到检测压力时，不会引起性能下降的可承受压力。
重复精度（ON/OFF输出）
在一定温度（23℃）下，增减压力时，在检测压力的全部值中除去反运行的压力值后的动作点压力变动值。
dzsc/19/4136/19413611.gif精度（线性）
在一定温度（23℃）下，从全部值中除去施加零压力及额定输出时的输出电流的规格值（4mA、20mA）中的偏离值。
单位用％F.S.表示。
直线性（线性）
模拟输出相对于检测压力，几乎呈直线性变化，但与理想直线有若干偏离。这种偏离相对于全部值用％来表示。
dzsc/19/4136/19413611.gif磁滞现象（线性）
在零电压和额定电压下，在各输出电流（或电压）值间划出理想直线，求得实测电流（或电压）值和理想电流（或电压）值间的误差值。求得压力上升时的误差值和压力下降时的误差，在全部的电流（或电压）中除去这些差的值的值后的值。单位用％F.S.表示。
磁滞现象（ON/OFF输出）
指从压力的全部值中除去输出的ON点压力和OFF点压力之差后的值。
dzsc/19/4136/19413611.gif dzsc/19/4136/19413611.gif非腐蚀性气体
是指空气中所含的物质（氮气、二氧化碳等）和惰性气体（氩、氖等）。
计量法
在1993年11月1日实施的新计量法中，除生物体内压力的测量外，禁止使用Torr。
此外，从1999年9月30日起开始禁用kgf/m2和mHg（血压测量除外）、mH2O。
压力单位转换表
|
|
kgf/cm2 |
mmHg |
mmH2O |
Pa |
|---|---|---|---|---|
1kgf/cm2 |
1 |
735.559 |
1.000028×104 |
0.0980665M |
1mmHg |
1.3595×10－3 |
1 |
1.3595×10 |
0.133322k |
1mmH2O |
0.99997×10－4 |
7.356×10－2 |
1 |
0.00980665k |
1Pa（N/m2） |
1.0197×10－5 |
7.5006×10－3 |
0.10197 |
1 |
输出阻抗
1. 电压输出型的输出阻抗的测量方法
dzsc/19/4136/19413611.gif- Ro：输出阻抗
- Rx：负载电阻
- Eo：输出电压（端子打开时）
- lx：负载电流（连接负载Zx时）
在图1中，连接负载电阻（Rx）时的流过的电流为
dzsc/19/4136/19413611.gif根据公式（1）求输出阻抗（Ro）为
dzsc/19/4136/19413611.gif然后，测定输出开放时的电压（Eo）。接着测定连接负载电阻（例如转换器的容许负载电路的最小值）时的电压（Ex）。将测得的Eo和Ex值以及连接的负载电阻值（Rx）代入公式（2）中，计算出转换器的输出阻抗（Ro）。
2. 电流输出型的输出阻抗的测量方法
在图2中，连接负载电阻（Rx）时的输出端子电压（Ex）为
Ex = IxRx =（Io＝Ix）Ro …（3）
根据公式（3）求输出阻抗（Ro）为
dzsc/19/4136/19413611.gif然后，测量输出短路时的电流（Io）。
dzsc/19/4136/19413611.gif- Ro：输出阻抗
- Rx：负载电阻
- lo：输出电流（端子短路时）
- lx：输出电流（连接负载Rx时）
- Ex：输出电压（连接负载Rx时）
接着，测定连接负载电阻（例如转换器容许负载电阻的值）时的电流（Ix）。将测定时的Io和Ix值以及连接的负载电阻值（Rx）代入公式（4）中，计算出转换器的输出阻抗（Ro）。 此外，这里介绍的转换器的输出阻抗是正常动作时的值。
3. 理想的输出阻抗
一般来说，为了使转换器的负载变动造成的影响尽量减少，应尽量使电压输出型转换器的输出阻抗保持为最小值，即接近0Ω。
此外，电流输出型的转换器则与此相反，需要更大的值，即保持无限大的输出阻抗。
4. 使用阻抗的计算示例
dzsc/19/4136/19413611.gif|
模拟电压 压力传感器 |
dzsc/19/4136/19413611.gif |
|
负载 |
||
|
|
||
Ro=100 Ω |
|
Rx=1k Ω 以上 |
|
Rx |
误差 |
|---|---|
|
1k Ω |
约10％ |
|
10k Ω |
约1％ |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 肖小姐
- 电话：0755-33555400
- 传真：0755-83010606
- 手机：15627405400
- QQ ：

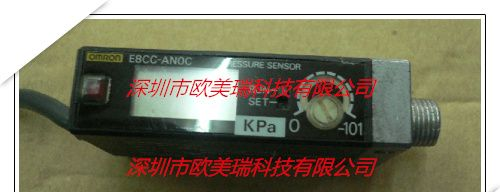

OMRON E8CC-10C 压力传感器
信息内容：OMRON E8CC-10C 压力传感器备有现货库存 以具体型号和参数为准 确保原装 压力传感器的接线一向是客户采购过程咨询得最多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。 压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

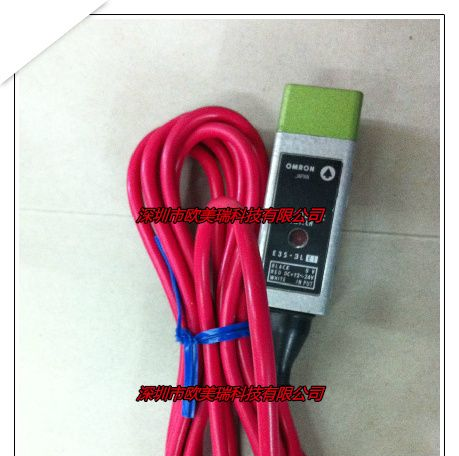

E3S-1 E3S-1LE11 E3S-1DE11 欧姆龙《光电开关》
