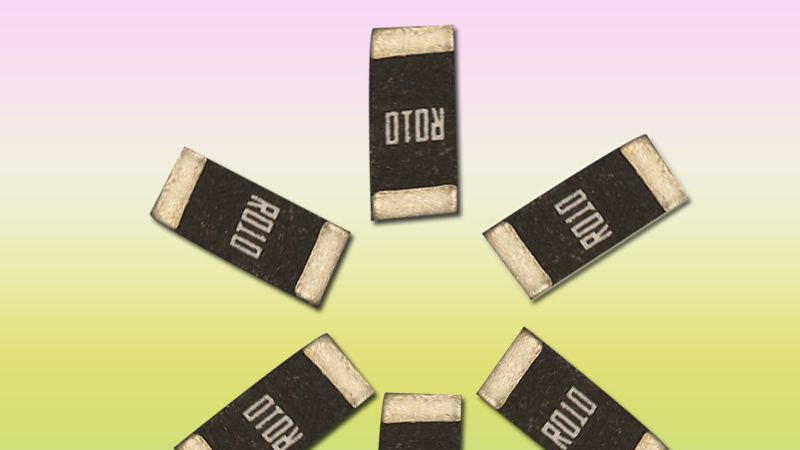

贴片电阻 金属功率膜贴片电阻
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 大毅/升华 | |
| 环保类别： | 无铅环保型 |
产品指定类型：
dzsc/19/4121/19412102.jpg
产品适用范围：本规范适用于无铅无铅RLM系列TA-I技术有限公司生产的金属箔的电流感应电阻的产品
建设
dzsc/19/4121/19412102.jpg
尺寸
dzsc/19/4121/19412102.jpg
|
Style |
L |
W |
C |
t |
Material |
|
RLM |
6.4±0.2 |
3.2±0.2 |
2.0±0.2(R≦2mΩ) |
0.6 ±0.20 |
金属：铜锰合金的涂层：成型复合UL-94级 |
|
0.9±0.2(R>2mΩ) |
特点：
类型
RLM
额定功率
1&2 W (1W:R=1~40 mΩ) (2W:R≦10mΩ)
电阻值
1 ~40mΩ
工作温度范围
-55℃~+170℃
电阻温度系数
±275ppm/℃
R≦2mΩ
±100ppm/℃
2mΩ
±75ppm/℃
R>10mΩ
公差
±1%,±2%,±5%
绝缘电阻
Over 100MΩ
工作电压（V）
(P*R)1/2
可靠性测试：
|
测试项目 |
测试条件 |
测试极限 |
|
电阻温度系数 |
+25℃ ~ +125℃ |
Refer 4.0 |
|
负载寿命 |
1000小时的额定功率，70℃，1.5小时“ON”，0.5小时“关” |
< ±1% |
|
短时过载 |
5倍额定功率为5秒 |
< ±0.5% |
|
水分空载 |
85℃，85％RH，1000小时 |
< ±0.5% |
|
温度循环 |
-40℃ - +125℃，1000cycle，每个极端条件下15分钟 |
< ±0.5% |
|
耐焊接热 |
260±5℃ for20±1 sec |
< ±0.5% |
|
焊 |
245±5℃, 2±0.5sec |
电极的表面积的至少95％应覆盖有新焊料 |
|
高温曝光 |
170℃, 1000hrs |
< ±0.5% |
|
低温贮藏 |
-55℃, 1000hrs |
<±0.5% |
|
基板弯曲 |
弯曲宽度2mm，环氧板厚1.6mm，支点距离90毫米的 |
< ±0.5% |
|
绝缘电阻 |
100V DC1分钟 |
>100 MΩ |
曲线
dzsc/19/4121/19412102.jpg
额定电压，额定电压以下计算：
V=√ P*R
V：额定电压（V）
P：额定功率（W）
R：电阻值（Ω）
提交您的焊盘尺寸
dzsc/19/4121/19412102.jpg
阻值范围（Ω）
a
b
L
0.001-0.002
4
3.1
1.3
0.003-0.050
4
2.1
4.1
标签：
dzsc/19/4121/19412102.jpg
大坪
dzsc/19/4121/19412102.jpg
合金电阻
合金电阻是一种采用合金为电流介质的电阻，一般具有低阻值，高精密，低温度系数，耐冲击电流，大功率等特点，一般称为精密合金电阻。这类电阻常见于各类电子产品，主要在电流采样，或短路保护等时使用。合金电阻由于金属的导电率强，所以阻值一般较低如1毫欧，10毫欧，100毫欧等。所以常常用于电路中电流的采样。用于反馈电路中变化的电流，以便进一步地控制或影响电流的变化。 主要用到的产品如：电池保护板，电源类，变频器，灯具，电机等。
