供应智能差压变送器 MDM3051DP4E22M3B1DOJS2 麦克
| 价 格： | 100.00 | |
| 型号/规格： | MDM3051DP4E22M3B1DOJS2 | |
| 品牌/商标： | 美国麦克 |
智能检测压力 差压变送器 螺纹连接 M20*1.5 可法兰固定 输出信号 4-20MA 电源24V 厂家现货促销 工作原理
MDM484A/ZL型 数字化差压变送控制器
MDM390型 差压传感器 MDM490型 差压变送器 MDM492型 差压变送器 MDM460型 多功能智能差压变送控制器 MDM3051DP型 差压（流量）变送器 MDM3051HP型 差压（流量）变送器 MDM4951DP型 差压变送器 MDM4951DR型 微差压变送器 MDM4951HP型 差压变送器 产品概述 MDM3051系列电容式智能压力/差压/液位变送器是麦克传感器有限公司在多年科研和实践的基础之上，自行研制开发的高精度智能仪表产品。MDM3051系列智能压力/差压/液位变送器是采用ROSEMOUNT®技术生产的传感器内核，结合麦克传感器技术有限公司开发的先进数字技术生产的新一代智能化变送器。在原理上采用了直接数字电容电路替代模拟信号放大电路及A/D转化电路，利用数字化补偿技术对温度静压进行补偿，提高了测量精度，降低了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比，而成为变送器市场的主流产品。
MDM3051系列智能压力/差压/液位变送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。MDM3051系列0.1级电容式智能变送器包括压力、差压、压力、远传、液位等多个品种、并配备相应的选件产品，可广泛应用于电力、冶金、石化、制药、仪器加工等行业，与我国推行的“IEC”标准要求相符。
dzsc/19/4118/19411875.jpg
产品特点
·由于采用了微处理器而使灵活性增大、功能增强；
·具有很强的自诊断能力；
·量程覆盖宽0～0.2kPa…10MPa；
·精度优于0.1级，量程比优于40：1；
·零点和量程调整互不影响；
·兼有远程和本地量程、零点可调；
·二线制，符合HART协议，可与ROSEMOUNT275型及MS-H376型手持式通讯器进行数字通信而不中断模拟量输出；
·传感器内带非易失性存储器；
·稳定性好，精度高，阻尼可调，抗单向过载能力强；
·无机械传动部件，维修工作量少，坚固抗震；
·全部通用件，传感器与电子线路板互换不影响变送器性能，维护更方便；
·接触戒指的膜片材料可选，防爆壳体结构；
·业已证明的优越性和可靠性。
性能参数
技术性能
使用对象：液体、气体或汽体
测量范围：量程3
0-0.2～6.0kPa
量程4 0-6.0～40.0kPa
量程5 0-40.0～200kPa
量程6
0-0.16～1.0MPa
量程7
0-0.4～2.0MPa
量程8 0-1.6～10MPa
输出信号：线性输出：4~20mA输出叠加HART®协议数字信号（两线制）；
平方根输出：在输入压力1.0%~100%之间，输出与差压呈平方根关系；
在0%~0.1%之间，输出与差压分段呈线性关系；输出4~20mADC之间无
跳变，叠加HART®协议数字信号(两线制)，用户可根据现场情况选择线
性输出或平方根输出。
电 源：外部供电24V DC，（电源范围14.5V~45V）
负载特性：负载电阻回路允许的负载电阻Rmax=(E-14.5)/0.02(Ω)
危险场所安装： 隔爆型 Exd Ⅱ CT6；
本安型 Exia Ⅱ
CT6；
负载特性：正负迁移后，其量程上、下限均不得超过量程的极限。在最小量程时，正迁移为0.975URL；负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%。
温度范围：介质温度 -40～100℃
储存温度 -40～100℃
整机工作温度 -40～85℃
相对湿度：0～100%
超压极限：施加0（压力）~13.76MPa压力到变送器任意一侧，变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在3.45kPa（压力）至变送器量程上限。
容积变化量：小于0.16cm3
阻 尼： 时间常数在0.2～32.0s之间可调。
启动时间：3s，无需预热。
性能指标：
（在无迁移、316不锈钢隔离膜片及其它标准测试条件下。）
量 程
比：40：1
精 度：量程为3、4、5
在量程比为1：1到10：1时，为调校量程的±0.1%，
在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程，
量程为6、7、8
在量程经为1：1到10：1时，为调校量程的±0.15%，
在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程，
稳 定
性：六个月误差为量程的±0.15%；
温度影响：量程为4、5、6、7、8
零点误差为量程的±0.25%/55℃。
包括量程和零点的总误差，为量程的±0.5%/55℃。
注意：对于量程3温度误差要加一倍。
超压影响：加压140kgf/cm2后，误差为量程范围的±0.25%。
静压影响：在线性输出时，零点误差：加静压140kgf/cm2后，量程4、5零点误差为量程范围的±0.25%，量程3、6、7、8零点误差为量程范围的±0.5%。
量程误差：量程4、5、6、7、8误差为量程范围的-1±0.25%/6.89MPa，量程3误差为量程范围的-1.5±0.25%。这是系统误差，安装前可按实际静压调校，消除这个误差。
电源影响：小于输出量程的0.005%/V
振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g。
负载影响：只要输入变送器的电压高于14.5V，在负载工作区内无负载影响。
安装位置影响：可产生不大于0.25
kPa的零位误差，但可校正，对量程无影响；
测量本体相对法兰转动无影响。
电磁辐射：符合IEC801标准
结构材料：
隔离膜片和排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔；
法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；
“O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯；
灌充液体：硅油；
螺 栓：碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
电气壳体：低铜铝合金；
涂 层：聚酯环氧树脂；
引压连接件：量程为3、4、5两法兰连接螺纹1/4-18NPT中心孔距为54mm；
接头1/2-14NPT或M20X1.5阳螺纹；球锥面密封带接头时中心距50.8，54，57.2mm；
重 量： 3.5kg（不包括选件）
外形结构
电气连接
电气连接：M20X1.5信号线孔（二处）
选型指南
| MDM3051DP | 智能差压（流量）变送器 | ||||||||||||
| 代号 | 测量范围（压力） | ||||||||||||
| 3 | 0-0.2~7kPa | ||||||||||||
| 4 | 0-1.0~37.4kPa | ||||||||||||
| 5 | 0-4.7~186.8kPa | ||||||||||||
| 6 | 0-17.3~690kPa | ||||||||||||
| 7 | 0-51.7~2068kPa | ||||||||||||
| 8 | 0-172.3~6890kPa | ||||||||||||
| 代号 | 输出 | ||||||||||||
| E | 4~20mADC按线性输出设定，叠加HART协议数字信号 | ||||||||||||
| J | 4~20mADC按平方根输出设定，叠加HART协议数字信号 | ||||||||||||
| 代号 | 结构材料 | ||||||||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液 | ||||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||||||||
| 代号 | 选件 | ||||||||||||
| M4 | 多功能LCD显示表 | ||||||||||||
| B1 | 管装弯支架 | ||||||||||||
| B2 | 盘装弯支架 | ||||||||||||
| B3 | 管装平支架 | ||||||||||||
| D1 | 法兰排气/排液阀在上部 | ||||||||||||
| D2 | 法兰排气/排液阀在下部 | ||||||||||||
| N | 1/4NPT连接 | ||||||||||||
| Y | 腰型接头：1/2NPT锥管螺纹 | ||||||||||||
| Da | 隔爆型 | ||||||||||||
| Fa | 本质安全型 | ||||||||||||
| MDM3051DP 4 E 22 M4B1Y 典型型号 | |||||||||||||
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
供应美国麦克 MDM4951DP5E22C-M1B1 差压变送器
信息内容：输出信号 ：4-20MA 外螺纹接口：M20*1.5 内螺纹接口：G1/4 电源 24V 量程100MPA 精度 0.1% MDM484A/ZL型 数字化差压变送控制器 MDM390型 差压传感器 MDM490型 差压变送器 MDM492型 差压变送器 MDM460型 多功能智能差压变送控制器 MDM3051DP型 差压（流量）变送器 MDM3051HP型 差压（流量）变送器 MDM4951DP型 差压变送器 MDM4951DR型 微差压变送器 MDM4951HP型 差压变送 产品概述 本公司生产的MDM4951系列电容式压力、差压变送器品种齐全，自微差压至大差压，从低压力至高压力、压力、高静压差压，用户可按不同需要任意选用。接液材料除316L不锈钢外，还有哈氏C合金、蒙耐尔合金、钽、涂膜，可使用于各种腐蚀介质场合。 MDM4951系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构。放大器线路有反向极性保护， 防止因电源极性接错而损坏变送器。由于该变送器工作时的容积变化小于0.16cm3，因此不需为补偿容积变化而增加冷凝器或液位筒。 本公司生产...
![供应液位变送器 压力检测 麦克 MPM489W[0-3H2O]5ME22C1](https://file.hi1718.com/dzsc/19/4118/19411877.jpg "供应液位变送器 压力检测 麦克 MPM489W[0-3H2O]5ME22C1")

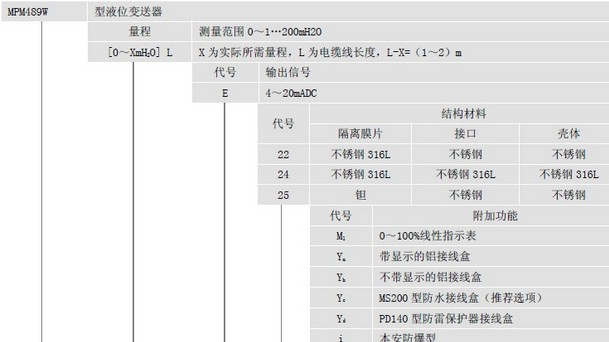

供应液位变送器 压力检测 麦克 MPM489W[0-3H2O]5ME22C1
