供应管道插入涡轮流量计
| 价 格： | 面议 | |
| 型号/规格： | CT-LWGY | |
| 品牌/商标： | 诚鑫通 |
概述：
CT-LWGY（切向）及CT-LWGY（轴向）型插入式涡轮流量传感器（简称传感器）与显示仪表配套,组成插入式涡轮流量计，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。插入式涡轮流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
主要特点：CT-LWGY型插入式涡轮流量计的特点：
1、抗杂质能力强,切向式叶轮在转动时可随时释放流体中悬浮杂物,使其不缠绕在切向式叶轮的叶片上
抗电磁干扰和抗振能力强；
2、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。
CT-LWGY型插入式涡轮流量计的特点：
1、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
2、抗电磁干扰和抗振能力强；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。
插入式涡轮流量计的基本参数：
|
仪表规格 |
切向插入式CT-LWGY |
轴向插入式CT-LWGY |
|
拆装方式 |
断流后拆装 |
不需断流，关闭球阀后即可拆装 |
|
仪表型号 |
A型 |
B型 |
|
度 |
±2.5% |
±2.5% |
|
显示器 |
可选 |
可选 |
|
输出信号 |
可选：脉冲或4-20mA |
可选：脉冲或4-20mA |
|
通讯接口 |
可选RS485 |
可选RS485 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
|
防爆等级 |
可选ExdIIBT6或ExiaIICT4 |
可选ExdIIBT6或ExiaIICT4 |
|
防护等级 |
IP65 |
IP65 |
|
整机功耗 |
＜1W |
＜1W |
|
仪表材质 |
304SS |
304SS |
|
公称压力 |
1.0MPa |
1.0MPa |
|
温度范围 |
-20℃～120℃ |
-20℃～120℃ |
|
环境温度 |
-20℃～70℃ |
-20℃～70℃ |
对直管段长度的要求：传感器上游直管段长度应不小于20DN，下游直管段长度不应小于7DN，以确保测量度。若直管段长度不能满足此要求，可在具备现场标定条件的情况下进行现场标定后，采用现场标定的仪表系数K。
插入式涡轮流量计的测量范围：
|
CT-LWGY型号 |
管道实测内径mm |
插入杆长度mm |
对应于公称通径DN的流量范围m3/h |
||
|
全流量范围 |
准确度为±2.5%的流量范围 |
准确度为±5%流量范围 |
|||
|
CT-LWGY-100 |
100 |
|
6-150 |
10-150 |
<10-6 |
|
CT-LWGY-150 |
150 |
13-200 |
20-200 |
<20-13 |
|
|
CT-LWGY-200 |
200 |
23-300 |
40-300 |
<40-23 |
|
|
CT-LWGY≤400 |
100 |
906 |
6-150 |
10-150 |
<10-6 |
|
150 |
13-200 |
20-200 |
<20-13 |
||
|
200 |
23-300 |
40-300 |
<40-23 |
||
|
250 |
36-450 |
62-450 |
<62-36 |
||
|
300 |
52-650 |
90-650 |
<90-52 |
||
|
350 |
70-900 |
120-900 |
<120-70 |
||
|
400 |
92-1100 |
160-1100 |
<160-92 |
||
|
CT-LWGY≤800 |
500 |
1106 |
150-1800 |
250-1800 |
<250-150 |
|
600 |
220-2500 |
360-2500 |
<360-220 |
||
|
700 |
280-3500 |
450-3500 |
<450-280 |
||
|
800 |
380-4500 |
640-4500 |
<640-380 |
||
|
CT-LWGY>800 |
900 |
1306 |
460-5800 |
800-5800 |
<800-460 |
|
1000 |
600-7000 |
990-7000 |
<990-600 |
||
|
1100 |
700-8500 |
1200-8500 |
<1200-700 |
||
|
CT-LWGY型号 |
管道实测内径mm |
插入杆长度mm |
对应于公称通径DN的流量范围m3/h |
||
|
全流量范围 |
准确为±2.5%的流量范围 |
准确度为±5%流量范围 |
|||
|
CT-LWGY-100 |
100 |
|
3-150 |
5-150 |
<5-3 |
|
CT-LWGY-150 |
150 |
7-200 |
10-200 |
<10-7 |
|
|
CT-LWGY-200 |
200 |
12-300 |
20-300 |
<20-12 |
|
|
CT-LWGY≤400 |
100 |
900 |
3-150 |
5-150 |
<5-3 |
|
150 |
7-200 |
10-200 |
<10-7 |
||
|
200 |
12-300 |
20-300 |
<20-12 |
||
|
250 |
18-450 |
31-450 |
<31-18 |
||
|
300 |
26-650 |
45-650 |
<45-26 |
||
|
350 |
35-900 |
60-900 |
<60-35 |
||
|
400 |
46-1100 |
80-1100 |
<80-46 |
||
|
CT-LWGY≤800 |
500 |
1100 |
75-1800 |
125-1800 |
<125-75 |
|
600 |
110-2500 |
180-2500 |
<180-110 |
||
|
700 |
140-3500 |
225-3500 |
<225-140 |
||
|
800 |
190-4500 |
320-4500 |
<320-190 |
||
|
CT-LWGY>800 |
900 |
1300 |
230-5800 |
400-5800 |
<400-230 |
|
1000 |
300-7000 |
495-7000 |
<495-300 |
||
|
1100 |
350-8500 |
600-8500 |
<600-350 |
||
|
型号 |
规格代号 |
说明 |
||
|
CT-LWGY |
涡轮流量仪表 |
|||
|
|
B |
球阀插入式（轴向） |
||
|
|
Q |
简易插入式（切向） |
||
|
|
Y |
液体管道式 |
||
|
公称通径 |
-2 |
2mm（管螺纹G3/8″） |
||
|
-4 |
4mm（管螺纹G1/2″） |
|||
|
-6 |
6mm（管螺纹G1/2″） |
|||
|
-10 |
10mm（管螺纹G1/2″） |
|||
|
-15 |
15mm（管螺纹G1″） |
|||
|
-25 |
25mm（管螺纹G11/4″） |
|||
|
-40 |
40mm（法兰型） |
|||
|
-50 |
50mm（法兰型） |
|||
|
-80 |
80mm（法兰型） |
|||
|
-100 |
100mm（法兰型） |
|||
|
-150 |
150mm（法兰型） |
|||
|
-200 |
200mm（法兰型或者插入式） |
|||
|
-250 |
250mm（法兰型或者插入式） |
|||
|
-300 |
300mm（法兰型或者插入式） |
|||
|
精度等级 |
A |
精度2.5％ |
||
|
B |
精度1.0％ |
|||
|
C |
精度0.5％ |
|||
|
信号输出 |
M |
一体化液晶显示并带4~20mA电流输出 |
||
|
J |
配套流量积算仪分体显示 |
|||
|
S |
配套流量积算仪分体显示并输出4~20mA |
|||
|
I |
4~20mA电流输出 |
|||
|
T |
一体化液晶显示 |
|||
|
P |
脉冲输出 |
|||
|
公称压力 |
C1 |
PN1.61111MPa |
||
|
C2 |
PN2.5111MPa |
|||
|
C3 |
PN4.0111MPa |
|||
|
C4 |
PN6.3111MPa |
|||
|
C5 |
PN16MPa |
|||
|
C6 |
PN25MPa |
|||
|
C7 |
PN40MPa |
|||
|
防爆要求 |
/NE |
不防爆 |
||
|
/EX |
防爆等级dⅡBT4 |
|||
|
温度要求 |
/NE |
常温 |
||
|
/HE |
120℃≥高温≥150℃ |
|||
|
其它要求 |
/□ |
在订货时注明 |
||
1、用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
2、为了使流量计的使用性能，流量计的使用流量范围应在（20%～80%）范围内比较合适。
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张杨杨
- 电话：0532-68863482
- 传真：-
- 手机：15954281087
- QQ ：

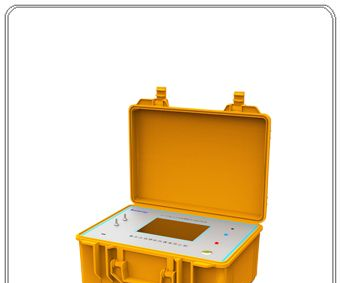

供应十六器体便携式气体分析仪
信息内容：执行标准 ◆ GB12358-2006 作业场所环境气体检测报警仪通用技术要求 技术特点 l 选用进口气体传感器； l 2.8寸工业级彩色触摸显示屏； l 传感器的配置灵活，最多16种传感器； l 具备U盘数据导出功能； l 交直流两用供电，内置高能锂离子电池； l 声光报警。 技术指标 主要参数 参数范围 分辨率 准确度 O2 0~25%VOL 0.1%VOL ±5%(FS) SO2 0~20ppm 0.01ppm ±5%(FS) NO 0~250ppm 1ppm ±5%(FS) NO2 ...

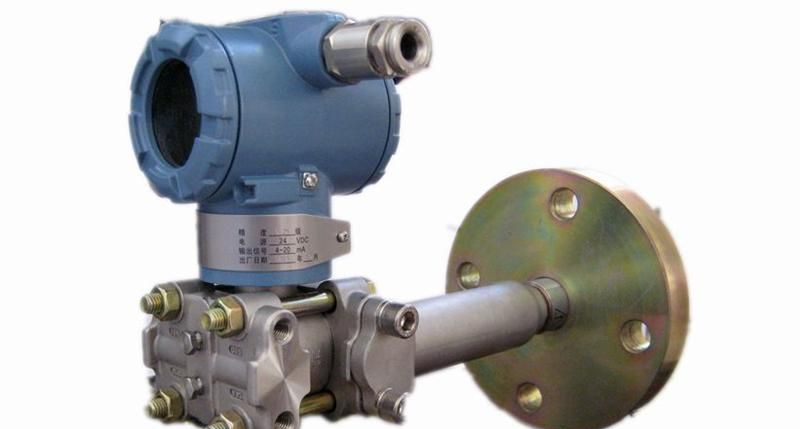

供应电容差压式液位变送器
