0805系列贴片电阻
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 大毅/升华 | |
| 环保类别： | 无铅环保型 |
0805系列贴片电阻以及全系列贴片电阻参数
产品参数:
dzsc/19/4111/19411145.jpg
dzsc/19/4111/19411145.jpg
尺寸：
dzsc/19/4111/19411145.jpg
推荐焊焊垫尺寸
dzsc/19/4111/19411145.jpg
|
型号 |
电阻值 |
额定功率 |
尺寸 |
|||
|
A |
B |
I |
||||
|
0805 |
0.001~0.05 |
0.25W~0.5W |
0.9(0.035) |
1.5(0.059) |
0.8(0.031) |
|
|
1206 |
0.001~0.12 |
0.5W~1W |
1.5(0.059) |
1.95(0.077) |
0.8(0.031) |
|
|
2010 |
0.0005~0.029 |
1W~2W |
2.25(0.089) |
2.9(0.114) |
1.5(0.059) |
|
|
0.03~0.1 |
1.6(0.063) |
2.9(0.114) |
3.14(0.124) |
|||
|
2512 |
0.0005~0.0049 |
1W~1.5W |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
|
|
0.0005~0.079 |
2.2(0.087) |
3.65(0.144) |
3.14(0.124) |
|||
|
0.08~0.2 |
1.9(0.075) |
3.65(0.144) |
3.6(0.141) |
|||
|
0.0005~0.0049 |
2W (S) |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
||
|
0.0005~0.079 |
2.2(0.087) |
3.65(0.144) |
3.14(0.124) |
|||
|
0.001~0.003 |
3W (R) |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
||
|
2725 |
0.0005~0.001 |
4W (E) |
3(0.118) |
7(0.27) |
1.5(0.059) |
|
|
0.002~0.05 |
4W (E) |
2.2(0.087) |
3.14(0.124) |
|||
|
0.051~0.1 |
3W (R) |
1.9(0.075) |
3.6(0.141) |
|||
功率降额曲线
dzsc/19/4111/19411145.jpg
性能
dzsc/19/4111/19411145.jpg
封装与功率关系
贴片电阻的封装与功率关系如下表：
封装 额定功率@ 70°C 工作电压(V) 英制(inch) 公制(mm) 常规功率系列 提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 何启云
- 电话：0755-27796556
- 传真：0755-27796363
- 手机：18807550644
- QQ ：
保证质量供应高精密金属膜电阻
信息内容：金属膜电阻各项参数 功率 阻值范围 尺寸 工作电压 负荷电压 脉冲电压 绝缘电压 L±1 D±0.5 d±0.5 1/8W 0R 22M 3.5 1.7 0.41 150V 300V 500V 300V 1/6W 1/4WS 0R 22M 3.5 ...
生产贴片电阻 价格优惠

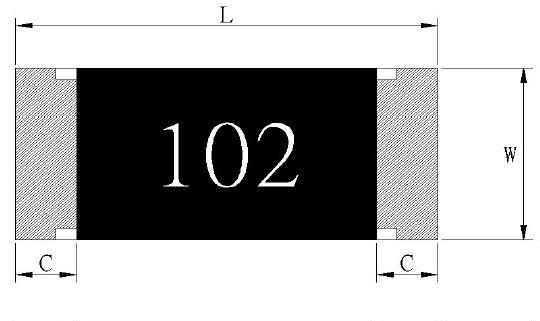

信息内容：贴片电阻尺寸 dzsc/19/4111/19411147.jpg Type L W C d t RM02 0.60±0.03 0.30±0.03 0.1±0.05 0.15±0.05 0.25±0.05 RM04 +0.1 1.00 -0.05 0.50±0.05 0.20±0.10 0.25±0.10 0.35±0.05 RM06 1.60±0.10 0.80±0.10 ...
