光伏汇流箱、变频器用闭环霍尔电流传感器JCE6,15,25-TSP -TSNP与LEM、田村互用
| 价 格： | 面议 | |
| 型号/规格： | JCE6,15,25-TSP -TSNP | |
| 品牌/商标： | 宁波锦澄电子 |
电流传感器JCE6-TSP，JCE20-TSP ，JCE15-TSP，JCE25-TSP
利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源等各行业。
主要技术参数
额定测量电流IPN： 6A 15A 20A 25A
型号： JCE6-TSP， JCE15-TSP， JCE20-TSP， JCE25-TSP
测量范围IP： ±19.2 A ±48 A ±48 A ±48 A （若对应2V输出，IP = IPN）
额定测量输出VM： 2.5±0.625V （可定制对应1V，2V输出，JCE*-TSP/2V）
电源电压(±5%)： 5V
电流消耗IC： ≤28mA
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±0.7%
—非线性度εL(@ VPN，TA=+25℃)： ±0.1%
—零点偏移VO： ≤±20mV(@+25℃)
—零点温度偏移： ≤±80ppm/K
—响应时间 tr (@90% of VP max)： ≤1us
—工作频率 f： DC-200KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 3kV/50Hz/1min
工作温度TA： -40oC~+85oC
储存温度TS： -40 oC~+100oC
内置阻RIM： 83.33Ω
重量m： 12g×(1±10%)
标准： EN50178
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋世琼
- 电话：0574-88906623
- 传真：0574-88906799
- 手机：
- QQ ：

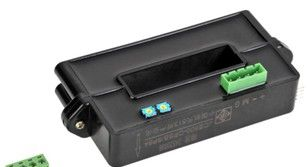

大功率电焊机、光伏逆变器用开环霍尔电流传感器JCE500…2500-AXS与LEM、田村互用
信息内容：电流传感器JCE500…2500-AXS JCE500…2500-AXS系列利用高性能霍尔元件，对直流、交流或脉冲电流进行电隔离测量，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。 应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源,开关电源等各行业。 主要技术参数 型号Model： JCE500-AXS 600-AXS 850-AXS 1000-AXS 1500-AXS 2000-AXS 2500-AXS 额定测量电流IPN： 500 600 850 1000 1500 2000 2500 A 测量范围IP： 1500 1800 2550 3000 4500 5000 5000 A 额定测量输出VM： 4V 电源电压Vcc(±5%)： ±15V（±5%） 电流消耗IC： ≤+20/-15mA 精度X： —准确度 XG(@ VPN,TA=+25℃)： ±1% —非线性度εL(@ VPN，TA=+25℃)： ±1% —零点偏移VO： ≤±20mV(@+25℃) —温度...

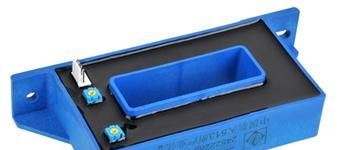

电焊机、光伏逆变器用开环霍尔电流传感器JCE200…2000-KS与LEM、田村互用
