特供磁感应式编码器、大连磁感应式编码器、昆山磁感应式编码器厂家
| 价 格： | 188.00 | |
| 型号/规格： | GS04-T02SIS | |
| 品牌/商标： | GUBOA |
磁感应式编码器厂家|旋转增量磁感应式编码器|大连磁感应式编码器
一、量測原理
以磁鐵為基礎，整合感磁元件設計成磁感應式非接觸感測頭來感應齒輪上的齒數。 並以電路修正或分割信號處理成 1Vpp 或 TTL (RS422Line Driver) 訊號。 產品特性非接觸式的感應方式來檢之旋轉位置及速度，無須顧慮機械性的磨耗。直接傳動沒有機構背隙問題。量測齒輪規格模數 0.4mm / 0.5mm 皆備。0~200KHZ 高響應輸出，GST系列依輸出脈波可達 500KHZ，輸出信號有弦波 (1Vpp)及方波 (TTL), 可依控制器選擇採用。感應頭體積小，適用於小安裝空間。採用高保護等級 (IP 68) 設計 ，可使用於惡劣環境。在工業場合可避免一般光學式對環境污染的敏感性，增加系統長期穩定性。有效提高加工精度，快速鑽孔.快速換刀及連續性攻牙，皆能保持穩定的定位精度。 應用範圍齒輪式磁性編碼器適用於車床 . 銑床 . 高速主軸 . 馬達..等, 可提昇定位準確度及轉速的正確回饋。
一、量測原理
以磁鐵為基礎，整合感磁元件設計成磁感應式非接觸感測頭來感應齒輪上的齒數。 並以電路修正或分割信號處理成 1Vpp 或 TTL (RS422Line Driver) 訊號。
dzsc/19/4096/19409637.jpg
二、应用
位置检测（例如：CNC加工中心机 一般车床 大型车床 铣床 走心式车床 高速马达 高速主轴......）
AC 电机 & 电主轴速度位置回受
输送设备位置回受
电梯位置回受
其他特殊设备应用（无尘室真空）或在较恶劣环境（粉尘多及震动）
三、磁感应式编码器组件
1、感应头
标准型内置式。内置信号处理，节省空间，采用高保护设计（IP68）， 可使用于恶劣环境中。
微小型内置式。 内置信号处理，感应体积小，适用于小空间的安装并采高保护级的设计（IP68）,可用于恶劣环境中。
2、齿轮
标准齿轮：我们提供模数0.3、0.4、0.5mm,128齿、256齿、512齿、1024齿齿轮可供选择。
3、感测头与齿轮摆置示意图
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
四、输出讯号
输出讯号有弦波(1Vpp)及方波(TTL)，可依控制器要求选择采用。
五、产品性能及特点说明
非接触式的感应方式来检知旋转位置及速度，无需顾虑到机械性的磨耗。
直接传动没有机构背隙问题。
量测齿轮规格模数0.3mm,0.4mm,0.5mm提供选择
0～600KHZ高响应输出，输出信号有弦波（1Vpp）及方波（TTL）.
内置式感应头体积小，适用于小安装空间。并采用高保护等级设计（IP68）,可使用于恶劣环境。
在工业用场合可避免一般光学式环境污染的敏感性，增加系统长期稳定性。
有效提高加工精度，快速钻孔与快速换刀及连续性攻牙皆能保持稳定性的定位精度。
六、感测头电器规格表
dzsc/19/4096/19409637.jpg
七、齿轮简介
各种不同的齿轮，具有不同的尺寸及其应用特征，其外缘尺寸及齿数的计算方式如下：
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
八、齿轮规格表
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
九、接线定义
dzsc/19/4096/19409637.jpg

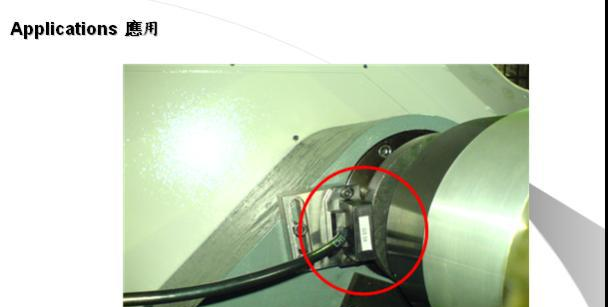

十、磁感应式编码器的应用
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
dzsc/19/4096/19409637.jpg
