供应二维传感器ZLDS200汽车配件轮廓扫描
| 价 格： | 面议 | |
| 型号/规格： | ZLDS200 | |
| 品牌/商标： | ZSY |
真尚有品牌ZLDS200系列激光二维传感器是由欧洲厂家定制，数字化集成一体化结构。二维传感器应用于物体轮廓、Z、X两个方向二维尺寸、二维位移的非接触测量与检验，以及目标物体的分拣。它使许多复杂型面尺寸二维、三维测量变得容易、快捷，如火车车轮、地铁车轮、电车车轮、汽车轮胎、焊缝、汽车门缝等轮廓测量，它可以在线测量运行中火车车轮轮缘和轨道磨损，是火车安全运行重要手段。
主要指标：
ZLDS200-10/ 50/110/ 250是4种型号其量程：
Z轴量程10（75－85）/50（15－65）/110（50-160）/250（100－350）mm，
X轴量程10（Z=75）、10（Z=85）/25（Z=15）、45（Z=65）/40（Z=50）、80（Z=160）/65（Z=100）、170（Z=350）mm
Z轴和X轴量程和起始间距也可定制，精度Z轴0.1%（10um精度），X轴0.2%（可定制到0.1%）；
最快每秒扫描3000个轮廓数据，无需控制器；
数字RS485（921600b/s）或直接网口输出，（也可选模拟输出）；
测量不受色彩、表面材质或离散光线所影响；
有同步输入端，可使多个二维传感器同步工作；
保护等级IP67。
服务：
我司可帮您用这种传感器组成测量系统，如轮廓测量系统软硬件技术支持。
ZLDS200二维传感器具有高性能价格比，欢迎您选用
|
英国真尚有集团二维扫描传感器ZLDS200系列是一款小量程高速高精度的二维传感器，它具有数字化、集成一体化结构。激光二维传感器ZLDS200系列具有能达到Z轴0.1%高精度、每秒扫描1000个轮廓数据高响应、IP67高防护等级，并且可同步等高性能特征，且除标准系列产品外，也可根据用户的特殊需要定制。 为便于开发人员快速进行应用软件的开发，我们为该二维传感器提供了DLL库。该DLL库封装了底层网口通讯协议。同时我们也可以帮您使用该激光二维传感器组建测量系统，如零件轮廓尺寸测量系统等。 |
|||
|
应用领域 |
|||
|
运行中火车轮缘和轨道磨损的在线测量；火车轮、地铁车轮、电车轮、钢轨等轮廓及平整度在线测量；汽车轮胎、焊缝、汽车门缝等轮廓的在线测量；高精度物体轮廓、二维位移、三维尺寸的在线测量。 |
|||
|
dzsc/19/4091/19409136.jpg dzsc/19/4091/19409136.jpg dzsc/19/4091/19409136.jpg dzsc/19/4091/19409136.jpg |
|||
|
应用文章 |
|||
|
◆ |
铁路钢轨轮缘在线磨耗测量用激光检测传感器 |
||
|
◆ |
在线踏面圆周磨耗测量 |
||
|
主要特点 |
|||
|
◆ |
Z轴量程最小7mm，1450mm； |
||
|
◆ |
Z轴7um精度； |
||
|
◆ |
X轴量程最小8mm，1020mm； |
||
|
◆ |
最快每秒扫描1000个轮廓数据； |
||
|
◆ |
可按用户要求定制； |
||
|
◆ |
无需控制器，直接网口输出(也可选模拟输出)； |
||
|
◆ |
测量不受色彩、表面材质或离散光线所影响； |
||
|
◆ |
有同步输入端，可使多个传感器同步工作； |
||
|
◆ |
传感器提供了DLL库，便于开发人员开发应用程序； |
||
|
◆ |
保护等级IP67； |
||
|
工作原理 |
|||
|
传感器的工作是基于光学三角测量原理。半导体激光发生器①发出的光，经透镜②形成X平面光幕，并在物体⑦上形成一条轮廓线③，镜片④收集被物体反射回来的光并将其投影到一个二维CMOS阵列⑤,这样形成的目标物体剖面图形被信号处理器⑥分析处理，轮廓线的长度用X轴计量，轮廓线的高低用Z轴计量。
|
dzsc/19/4091/19409136.jpg |
||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江山
- 电话：0755-26528100/26528011/26528012
- 传真：0755-26528210
- 手机：13312971170
- QQ ：
供应位移传感器 ZNXsensor超精密电容位移传感器
信息内容：电容微位移传感器是通过改变电容两极板间的电荷实现测量的。常用的方法有三种：变极板间距离的变极距型；改变极板面积的变面积型；还有就是改变介质介电常数的变介质型。现在所介绍的是变极距型的电容微位移传感器。 电容微位移传感器应用领域： 压电微位移、振动台，电子显微镜微调，天文望远镜镜片微调，精密微位移测量等。 该电容微位移传感器是一种非接触式的电容位移传感器；两个传感器板形成一个平行板电容器，每个传感器可用在两个不用的测量范围；纳米分辨率；零磁滞。 电容微位移传感器主要特点： 量程20～1250μm； 分辨率<0.1nm；零磁滞； 线性0.02%； 频带可调：50～5000Hz；灵敏度可调； 真空兼容选项；

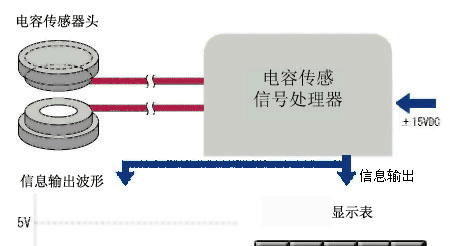

供应电容传感器高性能线性位移测量系统
