?压力范围10bar-2200bar
?长度小于25mm
?多种输出选择

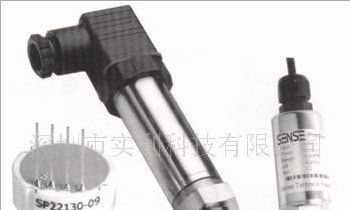

3100系列溅射薄膜压力变送器具有极高的性能价格比，是适合OEM客户应用的高性能，高可靠性和高稳定性的产品。接液部 件为不锈钢材质。多种输出形式以及多种压力端口和电气连接的选项可适合绝大多数的应用要求。结构非常紧凑，特别适合安装空间狭窄的场合。压力端口参见订购 单接液部件17-4 PH 不锈钢
【技术规格】
|
输入
|
|
|
压力范围
|
从 0-10bar至0-2200bar表压（100 psi -30,000 psi）
|
|
耐压
|
2 x 满量程 (FS) (压力范围为1600bar和2200bar时为1.5 x )
|
|
破裂压力
|
压力范围<400bar,10X; 600 & 1000bar为4X; 1600 & 2200bar为1.8 X
|
|
疲劳寿命设计
|
超过100,000,000次循环性能长期偏移0.1% FS/年(不逐年累积 )
|
|
性能
|
|
|
长期偏移
|
0.1%FS/ 年(不逐年累积 )
|
|
精度
|
±0.25% FS(Temp O/P ±2.5%FS )
|
|
温度误差
|
±1% /100℃
|
|
补偿温度
|
-40℃至120℃(-40°F至250°F)
|
|
工作温度
|
-40℃至125℃ (-40°F至260°F)
|
|
零点允差
|
0.5%量程
|
|
量程允差
|
0.5%量程
|
|
机械结构
|
|
|
压力端口
|
参见订购单
|
|
接液部件
|
17-4 PH 不锈钢
|
|
电气连接
|
参见订购单
|
|
外壳
|
IP65，对于电气连接代码B而言（接头安装上）
|
|
IP67，对于电气连接代码 E，6，7，8和9
|
|
振动
|
20G,10-2000Hz,正弦冲击经受住按国际电工委员会IEC 68-2-32 程序1的自由落体试验
|
|
认证
|
CE
|
|
重量
|
35g
|
【特有技术规格】
|
电压输出
|
|
|
输出
|
参见订购单
|
|
供电电压(Vs)
|
高于满量程输出电压2V , 可达30V
|
|
比例电压输出
|
|
|
输出
|
0.5Vdc至4.5Vdc
|
|
供电电压
|
5Vdc，±10%
|
|
电流输出
|
|
|
输出
|
4-20mA
|
|
供电电压
|
10-30Vdc(24Vdc max,当110℃以及以上)
|
|
回路电阻
|
（Vs-10）X 50ohms
|
|
