供应HEC365 360°倾角补偿式三维电子罗盘
| 价 格： | 1.00 | |
| 型号/规格： | HEC365 360°倾角补偿式三维电子罗盘 | |
| 品牌/商标： | 无锡慧联 |
罗盘航向参数 航向精度 0.3°
分辨率 0.1°
重复性 0.05°
罗盘倾斜参数 俯仰精度 0.1°<15°（测量范围）
0.2°<30°（测量范围）
0.3°<60°（测量范围）
0.5°<90°（测量范围）
产品介绍
HEC365是一款高精度三维罗盘,它采用先进的硬铁和软铁校准算法,使得其在360度倾角范围都能提供高精度的航向信息.它具有小型和低功耗的特点,更适合于当今的小型化敏感测量系统.
HEC365输出信息指示模块的的姿态位,可以用于需要360°转动的系统中。此产品带有硬磁、软磁及倾角补偿，罗盘输出校准后的高精度测量值。HEC365集成专利技术的三轴磁通门，通过中央处理器实时解算航向，以及使用三轴加速度计对大范围内的倾斜角进行航向补偿，使得在极其恶劣的环境下也能提供准确的航向数据。HEC365体积小、功耗低,在天线稳固、车辆导航、系统集成等众多领域得到广泛应用。
主要特性
●精度: 0.5° ●高倾角测量范围: 360° ●宽温范围: -40℃～+85℃
●低工作电流: 40mA ●小体积外形: L113mmxW18mmxH18mm ●带硬磁、软磁及倾角补偿
●标准RS232/RS485输出接口
产品应用
●卫星追踪 ●钻井设备控测 ●光测距仪 ●激军用单兵作战设备
●ROV水下机器人导航 ●海洋堪测仪 ●特殊场合机械人 ●无人飞行器
产品电气连接
| 线色功能 | 红RED | 白WHITE | 绿GREEN | 黑BLACK |
| 1 | 2 | 3 | 4 | |
| DC 5V | RXD（A、D+） | TXD（B、D-） | GND |
| 罗盘航向参数 | 航向精度 | 0.3° |
| 分辨率 | 0.1° | |
| 重复性 | 0.05° | |
| 罗盘倾斜参数 | 俯仰精度 | 0.1°<15°（测量范围） |
| 0.2°<30°（测量范围） | ||
| 0.3°<60°（测量范围） | ||
| 0.5°<90°（测量范围） | ||
| 横滚精度 | 0.1°<15°（测量范围） | |
| 0.2°<30°（测量范围） | ||
| 0.3°<60°（测量范围） | ||
| 0.5°<90°（测量范围） | ||
| 倾角分辨率 | 0.01° | |
| 倾斜范围 | 俯仰±90°; 横滚360° | |
| 校准 | 硬铁校准 | 有 |
| 软铁校准 | 有 | |
| 有限倾斜用户校准 | 有 | |
| 物理特性 | 尺寸 | L115mmxW20mmxH20mm |
| 重量 | 100克 | |
| RS-232/RS485接口连接器 | 4针 | |
| 接口特性 | 启动延迟 | <50毫秒 |
| 采样速率 | 20次/秒 | |
| RS-232通信速率 | 2400到19200baud | |
| RS-422通信 | 可选 | |
| RS-485通信 | 可选 | |
| TTL 通信 | 可选 | |
| 输出格式 | 十六进制高性能协议 | |
| 电源 | 支持电压 | 直流+5V |
| 电流() | 40mA | |
| 理想模式 | 20mA | |
| 休眠模式 | 1 mA | |
| 环境 | 储存范围 | -40℃--+125℃ |
| 操作温度 | -40℃--+85℃ | |
| 抗振性能 | 3000g |
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 伍刚
- 电话：0510-83880511
- 传真：0510-83880511
- 手机：13606180762
- QQ ：

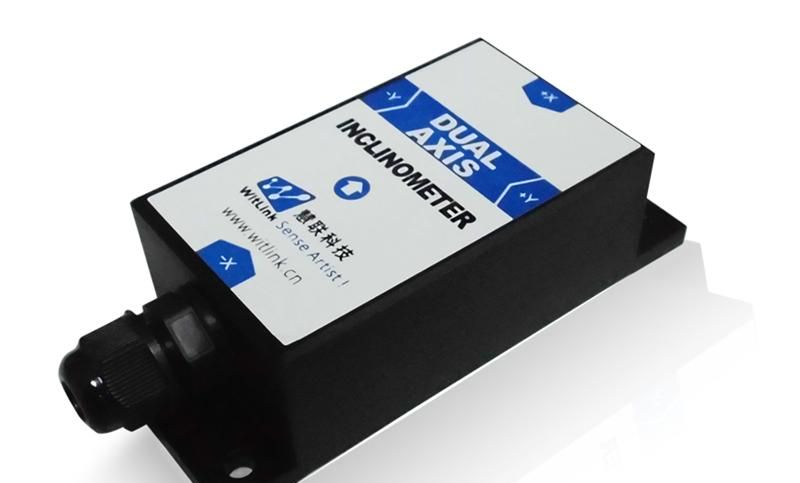

供应HIS526 高精度数字双轴倾角传感器
