脉冲变压器价格|脉冲变压器供应商
| 价 格： | 面议 | |

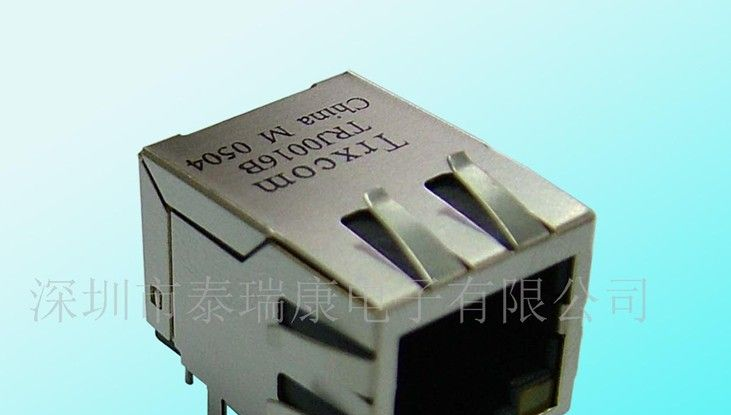

| 型号/规格： | JC0-0131/TRJ0011ABNL | |
| 品牌/商标： | Trxcom | |
| 包装方式： | 单件包装 |
应用范围：网络
品牌：泰瑞康
型号：JC0-0131/TRJ0011ABNL
频率特性：高频
电源相数：单相
铁心形状：环型
冷却形式：干式
铁心形式：环形
绕组形式：自耦
防潮方式：密封式
冷却方式：油浸风冷式
外形结构：立式
电压比：0（V）
效率（η）：0
额定功率：0（KVA）
所谓脉冲变压器是一种宽频变压器。对通信用的变压器而言，非线性畸变是一个极重要的指标，因此要求变压器工作在磁心的起始导磁率处，以至即使象输入变压器那样功率非常小的变压器，外形也不得不取得相当大。除了要考虑变压器的频率特性，怎样减少损耗也是一个很关心的问题。
与此相反，对脉冲变压器而言，因为主要考虑波形传送问题。即使同样是宽频带变压器，但只要波形能满足设计要求，磁心也可以工作在非线性区域。因此，其外形可做得比通信用变压器小很多。还有，除通过大功率脉冲外，变压器的传输损耗一般还不大。因此，所取磁心的尺寸大小取决于脉冲通过时磁通量是否饱和，或者取决于铁耗引起的温升是否超过允许值。
今日脉冲变压器的分析方法，是将脉冲变压器按分布参数方式来处理，被称作传输型脉冲变压器。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 方静
- 电话：0752-2099791
- 传真：0752-2099787
- 手机：13662242280
- QQ ：
脉冲变压器|脉冲变压器批发
信息内容：应用范围：网络 品牌：Trxcom 型号：JK0-0020/TRJK0071AONL/TRJK0036AINL 频率特性：高频 电源相数：单相 铁心形状：环型 冷却形式：干式 铁心形式：环形 绕组形式：自耦 防潮方式：灌封式 冷却方式：油浸风冷式 外形结构：立式 电压比：0（V） 效率（η）：0 额定功率：0（KVA） 脉冲变压器工作原理利用铁心的磁饱和性能把输入的正弦波电压变成窄脉冲形输出电压的变压器。可用于燃烧器的点火、晶闸管的触发等。脉冲变压器结构为原绕组套在断面较大的由硅钢片叠成的铁心柱上，副绕组套在坡莫合金材料制成的断面较小的易于高度饱和的铁心柱上，在两柱中间可设置磁分路。电压和磁通的关系，输入电压u1是正弦波，在左面铁心 中产 生正弦磁通Φ1.右面铁心中磁通Φ2高度饱和，是平顶波，它只有在零值附近发生变化，并立即饱和达到定值。当Φ2过零值的瞬间，在副绕组中就感应出极陡的窄脉冲电动势e2.磁分路有气隙存在，Φσ基本上按线性变化，与漏磁相似，其作用在于保证Φ1为正弦波。
网络变压器|网络变压器报价
信息内容：型号： J0011D21B 特性： 高频 规格尺寸： 21.3（mm） 用途： 网络耦合 材质： 铜 加工定制： 是 这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V,有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。
