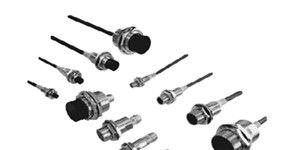

供应原装OMRON欧姆龙接近开关TL-Q5MC1 TL-Q5MC2 TL-Q5MC3

价格：		面议
型号/规格：		TL-Q5MC1 TL-Q5MC2 TL-Q5MC3
品牌/商标：		OMRON（欧姆龙）

详细介绍
企业详情

本体

直流2线式

形状		检测距离	型号
			动作模式
			NO	NC
非屏蔽	□17	5mm	TL-Q5MD1 2M ＊	TL-Q5MD2 2M ＊
	□25	7mm	TL-N7MD1 2M ＊	TL-N7MD2 2M ＊
	□30	12mm	TL-N12MD1 2M ＊	TL-N12MD2 2M ＊
	□40	20mm	TL-N20MD1 2M ＊	TL-N20MD2 2M ＊

* 备有防止相互干扰的各种异频型。型号为TL-N□MD□5、TL-Q5MD□5。（例：TL-N7MD15）

直流3线式/交流2线式

形状		检测距离	输出形式	型号
				动作模式
				NO	NC
非屏蔽	8×9	2mm	直流3线式 NPN	TL-Q2MC1 2M	――
	□17	5mm	直流3线式 NPN	TL-Q5MC1 2M ＊	TL-Q5MC2 2M
	□25	5mm	直流3线式 NPN	TL-N5ME1 2M ＊	TL-N5ME2 2M ＊
	□25	5mm	交流2线式	TL-N5MY1 2M ＊	TL-N5MY2 2M ＊
	□30	10mm	直流3线式 NPN	TL-N10ME1 2M ＊	TL-N10ME2 2M ＊
	□30	10mm	交流2线式	TL-N10MY1 2M ＊	TL-N10MY2 2M ＊
	□40	20mm	直流3线式 NPN	TL-N20ME1 2M ＊	TL-N20ME2 2M ＊
	□40	20mm	交流2线式	TL-N20MY1 2M ＊	TL-N20MY2 2M ＊

* 备有防止相互干扰的各种异频型。型号为TL-□□M□□5。（例：TL-N5ME15）

信息更新: 2013年4月1日

直流2线式

型号		TL-Q5MD□	TL-N7MD□	TL-N12MD□	TL-N20MD□
检测距离		5mm±10%	7mm±10%	12mm±10%	20mm±10%
设定距离		0～4mm	0～5.6mm	0～9.6mm	0～16mm
应差		检测距离的10%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catelog“特性数据”)
标准检测物体		铁18×18×1mm	铁30×30×1mm	铁40×40×1mm	铁50×50×1mm
响应频率＊		500Hz			300Hz
电源电压 (使用电压范围)		DC12～24V 纹波(p-p) 10%以下(DC10～30V)
漏电流		0.8mA以下
控制输出	开关容量	3～100mA
控制输出	残留电压	3.3V以下(负载电流100mA、导线长2m时)
指示灯		D1型：动作显示(红色)、设定显示(绿色) D2型：动作显示(红色)
动作模式 (检测物体靠近时)		D1型：NO D2型：NC 详情请参见Catelog的“输入输出段回路图”的时序图
保护回路		负载短路保护、浪涌吸收
环境温度范围		工作时、保存时：各-25～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		-25～+70℃的温度范围内+23℃时，检测距离的±10%以下
电压的影响		在额定电源电压的±15%范围内，额定电源电压时，检测距离的±2.5%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		AC1,000V 1min 充电部整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		500m/s²X、Y、Z各方向3	1,000m/s² X、Y、Z各方向 10次
保护结构		IEC标准 IP67、公司内部标准耐油
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约85g	约165g	约235g	约330g
材质	外壳	耐热ABS
材质	检测面	耐热ABS
附件		使用说明书	安装支架、安装用螺钉(M4×25)、使用说明书	安装支架、安装用螺钉(M4×30)、使用说明书	安装支架、安装用螺钉(M5×40)、使用说明书

* 响应频率为平均值。
测量条件，采用标准检测物体、检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。

直流3线式

型号		TL-Q2MC1	TL-Q5MC□
检测距离		2mm±15%	5mm±10%
设定距离		0～1.5mm	0～4mm
应差		检测距离的10%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catelog的“特性数据”)
标准检测物体		铁8×8×1mm	铁15×15×1mm
响应时间		-	2ms以下
响应频率＊		500Hz
电源电压 (使用电压范围)		DC12～24V 纹波(p-p) 10%以下 (DC10～30V)
消耗电流		15mA以下(DC24V时、无负载时)	10mA以下(DC24V时)
控制输出	开关容量	NPN集电极开路 100mA以下(DC30V以下)	NPN集电极开路 50mA以下(DC30V以下)
控制输出	残留电压	1V以下(负载电流100mA 以及导线长2m时)	1V以下(负载电流50mA 以及导线长2m时)
指示灯		检测显示(红色)
动作模式 (检测物体靠近时)		NO	C1型：NO C2型：NC
动作模式 (检测物体靠近时)		详情请参见Catelog的“输入输出段回路图”的时序图
保护回路		逆连接保护、浪涌吸收
环境温度范围		工作时、保存时：各-10～+60℃ (无结冰、结露)	工作时、保存时：各-25～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		-10～+60℃的温度范围内+23℃时，检测距离的±10%以下	-25～+70℃的温度范围内+23℃时，检测距离的±20%以下
电压的影响		在额定电源电压的±10%范围内，额定电源电压时，检测距离的±2.5%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间	5MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		AC1,000V 1min 充电部整体与外壳间	AC500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		1,000m/s² X、Y、Z各方向 10次	200m/s² X、Y、Z各方向 10次
TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3TL-Q5MC1 TL-Q5MC2 TL-Q5MC3保护结构		IEC标准 IP67、公司内部标准耐油	IEC标准 IP67
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约60g	约90g
材质	外壳	耐热ABS
材质	检测面	耐热ABS
附件		使用说明书	-

* 响应频率为平均值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

直流3线式/交流2线式

型号		TL-N5ME□ TL-N5MY□	TL-N10ME□ TL-N10MY□	TL-N20ME□ TL-N20MY□
检测距离		5mm±10%	10mm±10%	20mm±10%
设定距离		0～4mm	0～8mm	0～16mm
应差		检测距离的15%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catelog的“特性数据”)
标准检测物体		铁30×30×1mm	铁40×40×1mm	铁50×50×1mm
响应频率＊1		E型：500Hz Y型：10Hz		E型：40Hz Y型：10Hz
电源电源　*2 (使用电压范围)		E型：DC12～24V 纹波(p-p) 10%以下(DC10～30V) Y型：AC100～220V (AC90～250V) 50/60Hz
消耗电流		E型：8mA以下(DC12V时)、15mA以下(DC24V时)
漏电流		Y型：请参见Catelog的“特性数据”
控制输出	开关容量	E型：100mA以下(DC12V时)、200mA以下(DC24V时) Y型：10～200mA
控制输出	残留电压	E型：1V以下(200mA時) Y型：请参见Catelog的“特性数据”
指示灯		E型：检测显示(红色) Y型：动作显示(红色)
动作模式 (检测物体靠近时)		E1、Y1型：NO E2、Y2型：NC
动作模式 (检测物体靠近时)		详情请参见Catelog的“输入输出段回路图”的时序图
保护回路		E型：逆接保护、浪涌吸收 Y型：浪涌吸收
环境温度范围		工作时、保存时：各-25～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		-25～+70℃的温度范围内+23℃时，检测距离的±10%以下
电压的影响		E型：在额定电源电压的±10%范围内，额定电源电压时，检测距离的±2.5%以下 Y型：在额定电源电压的±10%范围内，额定电源电压时，检测距离的±1%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		E型： AC1,000V　50/60Hz　1min　充电部整体与外壳间 Y型：AC2,000V　50/60Hz　1min　充电部整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		500m/s² X、Y、Z各方向 10次
保護構造		IEC标准 IP67、公司内部标准耐油
接続方式		导线引出型(标准导线长2m)
質量(梱包状態)		约190g	约240g	约340g
材質	ケース	耐热ABS
材質	検出面	耐热ABS
付属品		E型：安装支架、安装用螺钉(M4×25)、使用说明书 Y型：使用说明书	E型：安装支架、安装用螺钉(M4×30)、使用说明书 Y型：使用说明书	E型：安装支架、安装用螺钉(M5×40)、使用说明书 Y型：使用说明书

*1. 响应频率为平均值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. E型（直流开关型）可使用DC24V±10％（平均值）全波整流电源。

信息更新: 2013年4月1日
