检测方式  对射型  回归反射型(带M.S.R.功能)  扩散反射型
项目型号  E3JM-10□4 (T) -N  E3JM-R4□4 (T)  E3JM-DS70□4 (T)
检测距离  10m  4m (使用E39-R1时)  700mm (白色画纸200 × 200mm)
标准检测物体  φ14.8mm以上的不透明物体  φ75mm以上的不透明物体  ―
应差  -  检测距离的20%以下
指向角  投、受光器：各3～20°  1～5°  ―
光源(发光波长)  红外发光二极管 (950nm)  红色发光二极管 (660nm)  红外发光二极管 (950nm)
电源电压  DC12～240V±10% 波动 (p-p) 10%以下、AC24～240V±10% 50/60Hz
功耗  DC  3W以下(投光器1.5W以下、
受光器1.5W以下)  2W以下
AC  3W以下(投光器1.5W以下、
受光器1.5W以下)  2W以下
控制输出  继电器输出(E3JM-□□M4 (T) 型)：1c接点 AC250V 3A (cosφ = 1) 以下、DC5V 10mA以上
DC无接点输出(E3JM-□□S4 (T) 型)：DC48V 100mA以下(残留电压2V以下)
计时功能 *  ON延时、OFF延时、单触发延时、开关切换式定时器时间：0.1～5s (可变)(仅限E3JM-□□□4T型)
使用环境照度  受光面照度　白炽灯：3,000lx以下
环境温度范围  工作时：-25～+55℃、保存时：-30～+70℃ (无结冰、无结露)
环境湿度范围  工作时：45～85%RH、保存时：35～95%RH (无结露)
绝缘电阻  20MΩ以上(DC500V兆欧表)
耐电压  AC2,000V 50/60Hz 1min
振动  耐久  10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
误动作  10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击  耐久  500m/s2 X、Y、Z各方向 3次
误动作  100m/s2 X、Y、Z各方向 3次
保护结构  IEC标准 IP66
连接方式  端子台型

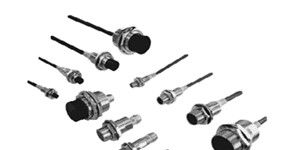

• 品牌:欧姆龙
• 型号:E2G-M12KN08-WP-D2
• 价格:1元/只
• 供货量:1只
• 发货地:浙江-温州
• 发货期:1-3天

一、应用范围

● 被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。

二、使用条件

● 使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx

● 使用环境温度——25~+70℃（未结冰状态），保存时：—40~+85℃

● 使用环境湿度——35~85%RH，保存时：35~85%RH

● 材 质——外壳：黄铜、不锈钢

● 保 护 等 级——IP65（IEC规格）

● 电 源 电 压——24—240V AC 24—240V DC（V）


质量(包装后)  约270g  约160g
材质  外壳  ABS
透镜部  异丁烯树脂
罩盖  聚碳酸酯
安装支架  铁
附件  安装支架(带螺钉)、螺母、端子保护罩、导线安装螺母一套(“-US”型除外)、使用说明书、反射板(仅回归反射型)

* 带定时器功能传感器 (E3JM-□□□4T) 无法将定时器设为无效。

E3JK

检测方式  对射型  扩散反射型
项目型号  E3JK-5M□-N  E3JK-5S3-N  E3JK-DS30M□  E3JK-DS30S3
检测距离  5m  300mm
(白色画纸100 × 100mm)
标准检测物体  φ14.8mm以上的不透明物体  -
应差  -  检测距离的20%以下
控制输出  继电器输出：1c接点
AC250V
3A (cosφ = 1)
以下、DC5V
10mA以上  DC SSR　
负极公用
DC48V
100mA以下
漏电流0.1mA以下
带负载短路保护功能  继电器输
出：1c接点
AC250V　
3A (cosφ = 1)
以下、DC5V
10mA以上  DC SSR　
负极公用
DC48V
100mA以下
漏电流0.1mA
以下带负载短路保护功能
寿命(继电器输出)  机械  5,000万次以上(开关频率18,000次/小时)
电气  10万次以上(开关频率1,800次/小时)
响应时间  30ms以下  10ms以下  30ms以下  5ms以下
灵敏度调整  -  单方向旋转钮
使用环境照度  受光面照度　白炽灯：3,000lx以下
环境温度范围  工作时：-25～+55℃、保存时：-30～+70℃ (无结冰、结露)
环境湿度范围  工作时：45～85%RH、保存时：35～95%RH (无结露)
绝缘电阻  20MΩ以上(DC500V兆欧表)
耐电压  AC1,500V 50/60Hz 1min
振动  耐久  10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
误动作  10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击  耐久  500m/s2Y、Z各方向3次
误动作  100m/s2
Y、Z各方向3次  500m/s2
Y、Z各方向3次  100m/s2
Y、Z各方向3次  500m/s2
Y、Z各方向3次
保护结构  IEC标准 IP64
连接方式  导线引出型(标准导线长2m)
质量(包装后)  约420g  约250g
材质  外壳  ABS
透镜部  异丁烯树脂
安装支架  铁
附件  安装支架(带螺钉)、螺母、使用说明书、反射板(仅回归反射型)

检测方式  回归反射型
(带M.S.R.功能)  回归反射型
(无M.S.R功能)
项目型号  E3JK-R2M□  E3JK-R2S3  E3JK-R4M□  E3JK-R4S3
检测距离  2.5m (使用E39-R1时)  4m (使用E39-R1时)
标准检测物体  φ75mm以上的不透明物体
应差  -
指向角  1～5°
光源(发光波长)  红色发光二极管 (660nm)
电源电压  DC12～240V±10% 波动 (p-p) 10%以下、AC24～240V±10% 50/60Hz
功耗  DC  2W以下
AC  2W以下
控制输出  继电器输出：1c接点
AC250V　3A (cosφ = 1)
以下、DC5V 10mA以上  DC SSR　
负极公用
DC48V
100mA以下
漏电流0.1mA以下
带负载短路保护功能  继电器输
出：1c接点
AC250V　
3A (cosφ = 1)
以下、DC5V
10mA以上  DC SSR　
负极公用
DC48V
100mA以下
漏电流
0.1mA以下
带负载短路保护功能
寿命(继电器输出)  机械  5,000万次以上(开关频率18,000次/小时)
结露)
绝缘电阻  20MΩ以上(DC500V兆欧表)
耐电压  AC1,500V 50/60Hz 1min
误动作  100m/s2
Y、Z各方向3次  500m/s2
Y、Z各方向3次  100m/s2
Y、Z各方向3次  500m/s2
Y、Z各方向3次
保护结构  IEC标准 IP64
连接方式  导线引出型(标准导线长2m)
质量(包装后)  约250g
材质  外壳  ABS
透镜部  异丁烯树脂
