小型、微型一常闭一常开1A直流焊接式固态继电器可配插座
| 价 格： | 面议 | |
| 型号/规格： | SDD-1HD | |
| 品牌/商标： | xyf | |
| 额定电压： | 50VDC | |
| 额定电流： | 1A | |
| 应用范围： | 固态 |
SDD-1HD
一组常开、常闭直流固体继电器
特点：
■输入输出间采用光耦隔离
■功率晶体管输出，额定电流1A
■动作速度快
■漏电流小，可达1mA
■可靠性高
■可焊接在PCB板上，也可插上插座安装在机箱及导轨上
一、输入参数
|
技术参数 |
测试条件 |
最小值 |
典型值 |
值 |
单位 |
|
输入电压 |
3-14 |
3 |
|
14 |
VDC |
|
10-32 |
10 |
|
30 |
VDC |
|
|
输入电流 |
3-14 |
|
|
10 |
mA |
|
10-32 |
|
|
10 |
mA |
|
|
保证接通电压 |
3-14 |
|
|
3 |
VDC |
|
10-32 |
|
|
10 |
VDC |
|
|
保证关断电压 |
3-14 |
1 |
|
|
VDC |
|
10-32 |
2 |
|
|
VDC |
|
|
接通时间 |
|
|
|
0.5 |
ms |
|
关断时间 |
|
|
|
0.5 |
ms |
二、输出参数
|
技术参数 |
测试条件 |
最小值 |
典型值 |
值 |
单位 |
|
工作电流 |
30VDC |
|
1 |
5（瞬间值） |
A |
|
工作电压 |
|
|
24 |
30 |
VDC |
|
输出压降 |
30VDC |
|
0.9 |
1.3 |
VDC |
|
输出漏电流 |
30VDC |
|
|
1 |
mA |
|
绝缘电阻 |
|
1000 |
|
|
MΩ |
|
介质耐压 |
|
1000 |
|
|
Vr.m.s |
|
工作温度 |
|
|
-30-80 |
|
℃ |
|
储存温度 |
|
|
-40-100 |
|
℃ |
三、订货示例
SDD-1HD/3-14
四、注意事项：
1、使用时一定要注意引脚极性，以免接错。
2、为了可靠工作，输入端保证在额定工作电压范围以内，以免影响继电器的可靠性。
3、由于继电器本身发热，请尽量安装在通风良好的位置。

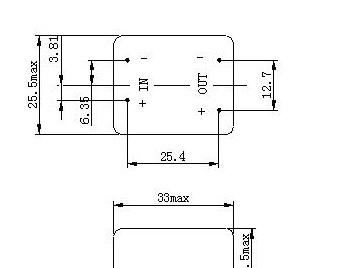

五、尺寸图
dzsc/19/4038/19403882.jpg
六、接线图：
dzsc/19/4038/19403882.jpg
注：此图为顶视透视图
"- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 何
- 电话：027-18986018840
- 传真：027-83381547-3
- 手机：13971621289
- QQ ：

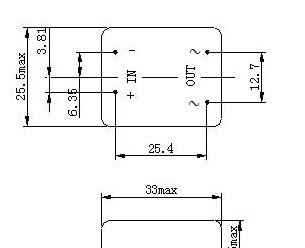

供应小型交流固态继电器SDA-3H
