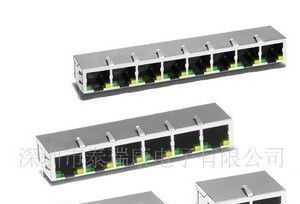

RJ45网络变压器|以太网网络变压器
| 价 格： | 面议 | |
| 型号/规格： | RJ45 | |
| 品牌/商标： | 泰瑞康 | |
| 包装方式： | 多件包装 | |
| 主要用途： | 精密电子仪器仪表 |
产品详细参数：
加工定制： 是
应用范围： 网络
型号： J00-0045/TRJ0011BBNL
频率特性： 高频
电源相数： 单相
铁心形状： 环型
冷却形式： 干式
铁心形式： 环形
绕组形式： 自耦
防潮方式： 密封式
冷却方式： 强迫油循环
外形结构： 立式
网络变压器的作用
网络变压器主要有信号传输、阻抗匹配、波形修复、信号杂波抑制和高电压隔离等作用网络变压器在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。有的变压器中心抽头接到地。而接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。为什么接电源时要接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 方静
- 电话：0752-2099791
- 传真：0752-2099787
- 手机：13662242280
- QQ ：
网络变压器型号|网络变压器价格|网络变压器厂家直销
信息内容：型号名称：网络变压器 品牌：泰瑞康 简介：网络变压器又名网络隔离变压器、以太网变压器、网络滤波器。产品类型又分为单口、双口、多口、10/100BASE、1000BASE-TX和RJ45接口集成型网络隔离变压器，型号如PPT深圳磁创的：PM44-11BP、PM6C-2004F、PM4G-100GHP、PM6C-1001等比较常见。产品主要应用于：RJ45网卡、以太网交换机、网络路由器、ADSL、VDSL数字设备、EOC终端、EPON/GPON三网融合设备、网络机顶盒、智能电视、网络摄像机、SDH/ATMSDH/ATM、PC主板、工业主板等设备。 工作原理： 变压器(biàn'ya'qì)(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等 1、变压器---- 静止的电磁装置 ；变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能，电压器的主要部件是一个铁心和套在铁心上的两个绕组。 2、变压器原理 与电源相连的线圈，接收交流电能，称为一次绕组，与负载相连的线圈，送出交流电能，称为二次绕组；一次绕组的二次绕组的电压相量U1电压相量U2，电流相量I1，电流相量I2，电动势相量E1，...
RJ45集成网络变压器|泰瑞康|RJ45集成网络变压器|国内
信息内容：品牌： 泰瑞康 型号： RJ45 应用：通讯 集成网络变压器RJ45,HR911105A 提供网络通信以太网变压器/网络隔离变压器/网络滤波器/网络变压器/集成网络滤波器RJ45连接器/集成隔离变压器RJ45连接器，品质稳定， 价格合理，交期迅速。产品直接代替PLUSE，HANRUN，grouptek,PPT,Trcom 等等各家品牌：H1102，J00-0065NL，H5007，J0026D01NL，HR911103A，HR911105A，HST-0041SR，HST-1027SR等等型号。 功能： 电气隔离 任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的（取决于芯片的制程和设计需求），PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。而且如果外部网线直接和芯片相连的话，电磁感应（打雷）和静电，很容易造成芯片的损坏。 再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B,由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。 网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中...
