供应MPM484A/ZL 说明书 进口麦克 压力变送器

产品概述

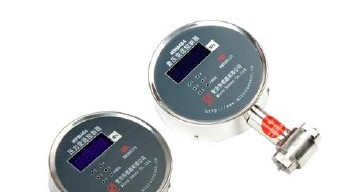

MPM/MDM484A/ZL型数字化压力/差压变送控制器是一款集压力/差压测量、显示、接点控制及变送输出于一体的全数字化测控产品，具有RS485数字接口。可直接安装于现场压力/差压测量点或安装于试验台控制屏上，既可用按键现场设定零点值、满度值、接点压力/差压值等多种参数，也可通过RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。广泛应用于水电、冶金和化工等行业的自动控制领域，对流体介质的压力/差压进行测量与控制。

dzsc/19/4029/19402981.jpg

产品特点

•Φ100mm(MPM/MDM484A)、Φ150mm(MPM/MDM484ZL)外形设计、超高亮度LED压力显示，可替代指针式电接点压力表；
•多种供电方式可供选择；
•具有RS485通讯接口，方便组网和数据传输，实现产品零点、满度、显示值、控制接点等参数的远程调校和设定；
•可在现场用按键设置变送控制器的参数，进行密码设定，操作方便；
•可进行四位压力值显示、四位状态参数显示并输出标准模拟信号；
•可最多提供五路控制接点，接点值和接点状态任意设置，控制，可对控制接点设置回差值，以消除接点抖动现象，控制可靠；
•有现场管道垂直安装和控制屏面板轴向安装(仅限MPM/MDM484ZL)两种方式，安装方便。

性能参数

MPM484A/ZL
测量范围：      表压-0.1…0～0.01…100MPa
过载压力：      1.5倍满量程压力或110MPa(取最小值)
MDM484A/ZL
差压测量范围：  0～35kPa…3.5MPa
静        压：  ≤20MPa 输出信号：           模拟量4～20mADC，0～10/20mADC或0/1～5VDC；  数字量 RS485
精    度：          ±0.1%FS；±0.25%FS；±0.5%FS
零点温度漂移：      ±0.03%FS%℃(≤100kPa)   ±0.02%FS%℃(＞100kPa)
满度温度漂移：      ±0.03%FS%℃(≤100kPa)   ±0.02%FS%℃(＞100kPa)
长期稳定性：        ≤±0.5%FS/年
继电器接点控制数目：1～5点
负载能力：          240V/3A(AC)或30V/5A(DC)
触点寿命：＞100000次 供电电源：220VAC±15%或220VDC或24VDC
功耗：≤3.5W 显示部分：主显示屏——四位0.8英寸(MPM/MDM484ZL)或0.56英寸(MPM/MDM484A)高亮LED显示；
          副显示屏——四位0.36英寸红色LED显示
显示范围：-1999～9999
安装方式：垂直、轴向安装(仅限MPM/MDM484ZL) 环境温度：-10℃～60℃          振动频率：(0～300)Hz
介质温度：-10℃～80℃          加 速 度：≤3×9.81ms-2
存贮温度：-40℃～125℃         冲    击：≤10×9.81ms-2
相对湿度：≤80% 压力接口：不锈钢1Cr18Ni9Ti     隔离膜片：不锈钢316L
电子壳体：铝合金、不锈钢      密封方式：氟橡胶或全焊接
接口形式：标准型MPM484A/ZL接口为M20×1.5外螺纹，水线密封
标准型MDM484A/ZL接口为G1/4内螺纹

外形结构

外形尺寸
(单位：mm)

dzsc/19/4029/19402981.jpg

 应用示例:

dzsc/19/4029/19402981.jpg

MPM484A/ZL

电气连接：

dzsc/19/4029/19402981.gif

选型指南

 1、用户选型时请在订单上注明供电电源、精度等级及控制接点数，未注明的按24VDC供电，0.5级精度、无控制接点供货。
2、建议用户在安装使用本产品时，做好现场防护，防止雷电、雨水等造成产品损坏。
3、用户订购具有RS485接口的产品，本公司可提供相应的通讯软件和指令，须在合同中注明。
4、齐平膜片型压力变送控制器的测量范围为0～70kPa…35MPa。
5、选择MDM484A/ZL产品的用户，需注意差压量程与正、负压腔的允许过压与压力之间的关系，并要与现场使用要求相符。为确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，使被测介质缓慢均匀地加在MDM484A/ZL产品的正、负压腔上。
6、特殊要求，敬请与本公司商洽，并在订单中予以注明。
