仪表特点
|
|
1、 可以方便拼装成多回路报警系统。
|
|
2、 半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
|
|
3、 单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力极强。
|
|
4、 插入式电路板结构，有继电器结点输出和电压输出等多种输出方式便于维护和操作。
|
|
5、 现场可任意选择常开或常闭输入方式。
|
|
二、 仪表主要技术参数
|
|
输入信号
|
|
无源接点开关量（常开或常闭）
|
|
供音响使用的控制信号，高电平≥4V
|
|
|
输出信号
|
|
开关输出 输出一对无源常开触点开关（报警时闭合）。触点动作同步于报警音响。
|
|
直流电平信号输出 >4V
|
|
无源开关量 （常开：报警时闭合），触点容量3A/24VDC、0.7A/110VAC
|
|
|
技术指标
|
|
线路输入电阻 ≥50Ω
|
|
供电电源 DC24V±5％
|
|
功 耗 报警时1.8W，无报警时0.1W
|
|
|
使用环境
|
|
相对温度 -10 ～ 50℃
|
|
相对湿度 ≤85％RH o 无结露、无腐蚀性气体
|
|
大气压力 86～106kPa
|
|
|
|
三、 仪表外形及安装方式
|
|

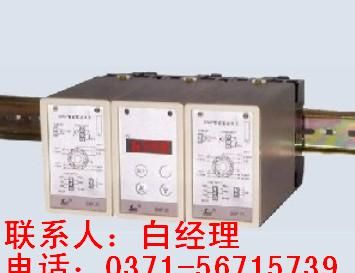

仪表外形
|
dzsc/19/4027/19402798.jpg
仪表尺寸:80×40×100mm
开孔尺寸:66×35mm
重 量:240g
|
dzsc/19/4027/19402798.jpg
|
|
安装方式
|
该仪表可拼装，亦可密集安装
|
|
密集安装的开孔尺寸
|
dzsc/19/4027/19402798.jpg
M＝（40.5×m）－10
L＝（80×n）－14
m：每列报警器的个数
n：每排报警器的个数
|
|
点阵式安装的开孔尺寸
|
dzsc/19/4027/19402798.jpg
|
|
条列式安装的开孔尺寸
|
dzsc/19/4027/19402798.jpg
L＝（80×n）－14
n：每排报警器的个数
|
|
|
四、 仪表接线图及报警功能
|
|
单台单点接线图
|
dzsc/19/4027/19402798.jpg
|
|
单台双点接线图
|
dzsc/19/4027/19402798.jpg
|
|
多台双点报警器原理接线图
|
dzsc/19/4027/19402798.jpg
|
|
多台单点报警器原理接线图
|
dzsc/19/4027/19402798.jpg
|
|
|
报警功能
|
报警器
|
正常
|
报警
|
确认
|
恢复正常
|
确认前恢复
|
确认
|
|
灯光
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
|
音响
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
dzsc/19/4027/19402798.jpg
|
|
|
注：
|
|
dzsc/19/4027/19402798.jpg
|
灯灭
|
dzsc/19/4027/19402798.jpg
|
闪光
|
dzsc/19/4027/19402798.jpg
|
平光
|
dzsc/19/4027/19402798.jpg
|
无声
|
dzsc/19/4027/19402798.jpg
|
发声
|
|
|
五、 SWP系列闪光报警控制仪型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP -
|
□ □□□ □ □ □
|
|
|
仪表类型
|
X
|
|
|
|
|
闪光报警器
|
|
控制作用
|
|
|
|
|
|
|
输入方式
|
|
|
|
|
|
报警方式
|
|
|
|
|
供电方式
|
W
|
DC24V供电
|
|
|
★ 型号举例：
|
|
SWP-X101－J-K-W
|
|
单点控制，无源接点信号输入，有继电器报警，DC24V供电
|
