供应ZTX753 三极管
| 价 格： | 0.10 | |
| 型号/规格： | ZTX753 | |
| 品牌/商标： | ZETEX |
MPSA42 NPN 21E 电话视频放大300V0.5A0.625W MPSA92 PNP 21E 电话视频放大300V0.5A0.625W MPS2222A NPN 21 高频放大75V0.6A0.625W300MHZ 9011 NPN EBC 高频放大50V30mA0.4W150MHz 9012 PNP 贴片低频放大50V0.5A0.625W 9012 PNP 低频放大50V0.5A0.625W 9013 NPN EBC 低频放大50V0.5A0.625W ] 9013 NPN 贴片低频放大50V0.5A0.625W 9014 NPN EBC 低噪放大50V0.1A0.4W150MHZ 9015 PNP EBC 低噪放大50V0.1A0.4W150MHZ 9018 NPN EBC 高频放大30V50MA0.4W1GHZ 8050 NPN EBC 高频放大40V1.5A1W100MHZ 8550 PNP EBC 高频放大40V1.5A1W100MHZ 2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=45 2N2222A NPN 小铁高频放大75V0.6A0.625W300MHZ 2N2369 NPN 4A 开关40V0.5A0.3W800MHZ 2N2907 PNP 4A 通用60V0.6A0.4W26/70NSβ=200 2N3055 NPN 12 功率放大100V15A115W 2N3440 NPN 6 视放开关450V1A1W15MHZ 2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2Aβ=100-400 2N3906 PNP 21E 通用40V0.2Aβ=100-400 2N5401 PNP 21E 视频放大160V0.6A0.625W100MHZ 2N5551 NPN 21E 视频放大160V0.6A0.625W100MHZ
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江海珊
- 电话：755-82546387
- 传真：755-82546387
- 手机：13715983472
- QQ ：

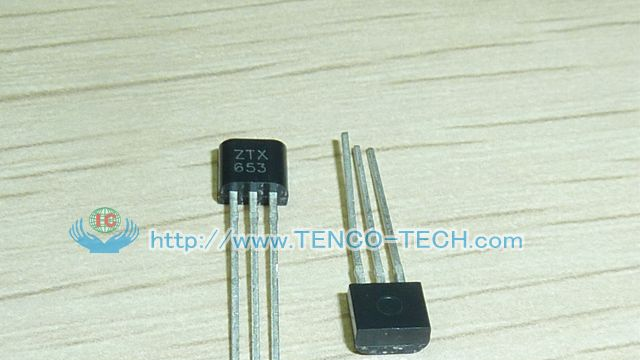

供应ZTX653 三极管
信息内容：检测 一、 三颠倒，找基极 测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。红表笔（指针式）所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。 假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的步是判断哪个管脚是基极。这时，我们任取两个电极（如这两个电极为1、2），用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和 2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。 二、 PN结，定管型 找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。 三、 顺箭头，偏转大 找出了基极b，另外两个电极哪个是集电极c，哪个是发射极...

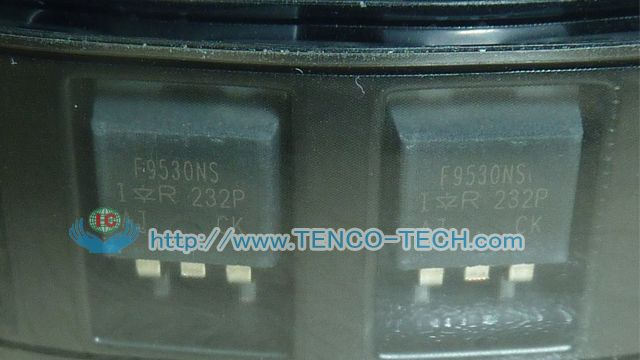

供应F9530NS 三极管
信息内容：HFE是三极管的直流电流放大倍数。用数字万用表可以方便的测出三极管的HFE，将数字万用表置于HFE档，若被测管是NPN型管，则将管子的各个引脚插入NPN插孔相应的插座中，此时屏幕上就会显示出被测管的HFE值。 简易判断 用万用表测试三极管 （1）将万用表打到蜂鸣档， 红笔固定一个极 用黑笔试其他两个极 分别有几百几的读数时 说明该红笔的是基极。 反复试即可。 （2）待基极测试出来后，用红笔接基极（B） 万用表有 读数 则该三极管为 NPN （3）待基极测试出来后，用黑笔接基极（B）万用表有 读数 则该三极管为 PNP 一般一块主板的数量只有几个。 简易测量 （1） 用万用表电阻档测ICEO和β 基极开路，万用表黑表笔接NPN管的集电极c、红表笔接发射极e(PNP管相反），此时c、e间电阻值大则表明ICEO小，电阻值小则表明ICEO大。 用手指代替基极电阻Rb，用上法测c、e间电阻，若阻值比基极开路时小得多则表明 β值大。 （2） 用万用表hFE档测β 有的万用表有hFE档，按表上规定的极型插入三极管即可测得电流放大系数β，若β很小或为零，表明三极管己损坏，可用电阻档分别测两个PN结，确认是否有击穿或断路。
