供应易科讯离线AOI自动光学检测仪
| 价 格： | 面议 | |
| 设备名称： | AOI自动光学检测仪 | |
| 型号/规格： | EKT－VT-376C | |
| 品牌/商标： | 易科讯 | |
| 原产地： | 深圳 |

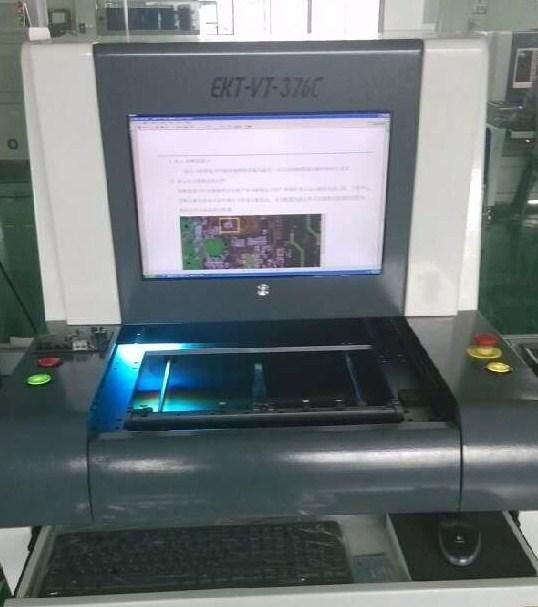

离线AOI自动光学检测设备 EKT-VT-376C产品介绍
一．离线AOI自动光学检测设备 EKT-VT-376C产品特点：
● 高清晰度图像
● 适用于0201 chip的检查能力
● 具备1005 chip检查的升级空间
● AC伺服电机系统
● 精密研磨滚珠丝杆
● 符合人体工学设计
● 22英寸16：10宽屏液晶显示器
● 支持CAD、Excel、Txt多种格式头文件导入
● 符合CE安全标准
二．离线AOI自动光学检测设备 EKT-VT-376C设备技术参数
|
适用PCB |
适用制程 |
SMT锡膏印刷后及回流焊前后电路板检查 |
|
基板尺寸 |
25*25mm-380*480mm |
|
|
基板厚度 |
0.5-2.5mm |
|
|
基板上下净高 |
上方：﹤35mm、下方:﹤70mm |
|
|
检查项目 |
回流焊后 |
缺件，多件，锡球，偏移，侧立，立碑，反贴，极反，错件， 坏 件，桥连，虚焊，无焊锡，少焊锡，多焊锡，元件浮起，IC引脚浮起，IC引脚弯曲 |
|
视觉系统 |
摄像系统 |
全彩色高速数字CCD相机 |
|
照明系统 |
三通道RGB光源 |
|
|
分辨率 |
15un（FOV尺寸：10.5mm*1.5mm） |
|
|
检测方法 |
彩色运算，颜色提取，灰阶运算，图像比对等 |
|
|
机械系统 |
X/Y驱动系统 |
交流伺服电机+精密研磨滚珠丝杆 |
|
夹板方式 |
自动夹具 |
|
|
定位精度 |
﹤15um |
|
|
移动速度 |
700mm/s（MAX） |
|
|
轨道调整 |
手动 |
|
|
软件系统 |
操作系统 |
Windows 2000 |
|
界面语言 |
中，英文可选界面 |
|
|
检测结果输出 |
基板ID，基板名称，元件名称，缺陷名称，缺陷图片 |
|
|
电源规格 |
单相AC220±10%，50/60HZ，1KW |
|
|
环境温度 |
-10～40℃ |
|
|
环境湿度 |
20 ～ 90%RH(无凝霜) |
|
|
外形尺寸 |
940*860*1220mm |
|
