供应MR-M8820-KR 路隔离开关量输入 八路开关量（继电器）输出 二路热电阻输入 混合型输入输出模块
| 价 格： | 面议 | |
| 型号/规格： | MR-M8820-KR | |
| 品牌/商标： | 昶为（CHWIO） |
MR-M8820-KR为RS485型8通道隔离开关量输入（DI）、8通道隔离开关量（继电器）输出（DO）、2通道Pt100热电阻输入（RTD）混合模块。模块内部电路与现场输入信号及开关量输出电路之间采用光耦/继电器隔离。
MR-M8820-KR主要由电源电路、隔离开关量输入电路、隔离开关量输出电路、Pt100热电阻输入采样电路、隔离RS485通讯电路及MCU等部分组成。8路隔离的开关量输入通道，可实现干接点（开关触点）信号及不高于30V DC湿接点（电平）信号的接入检测；8路隔离的开关量（继电器）输出通道；4路Pt100热电阻输入通道；模块电源、Pt100热电阻采集、开关量输入、开关量输出相互之间隔离，有效抑制现场干扰；高速C51处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位MR-M8820-KR，ESD、过压、过流保护设计，确保系统长期运行稳定可靠。
同时，针对工业应用，MR-M8820-KR采用隔离的RS485通讯接口设计，避免工业现场信号对MR-M8820-KR通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU通讯协议，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用。并且，我们免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
MR-M8820-KR 用于模拟量信号的数字化，并提供给计算机进行分析处理；
MR-M8820-KR 还可用于开关量信号的采集，经组态软件判断后控制开关量的输出。
MR-M8820-KR 可实现异地分布设备的远程控制，常应用在机房监控、电力监控，工业自动化，环保检测、智能家居、物联网等场合。
MR-M8820-KR 选型七大要点：
MR-M8820-KR 的宽电压工作：为应对电压不稳的情况，昶为CHWIOMR-M8820-KR支持宽电压工作，12V-30V电压范围内正常工作。
MR-M8820-KR的防雷保护：为防止感应雷沿导线串入系统引起设备损坏，昶为CHWIOMR-M8820-KR串口内置1.5KV电磁隔离保护，600W防雷保护。
MR-M8820-KR 的端口保护：昶为CHWIOMR-M8820-KR 支持全端口过流、过压保护，即使不小心将线接反、接错、甚至端口被短接，都不会烧坏设备。
MR-M8820-KR的采集精度：MR-M8820-KR用于大量模拟量采集，因此必须考虑采集精度，昶为CHWIO模拟量采集支持千分之二精度。
MR-M8820-KR 的采集范围：昶为CHWIOMR-M8820-KR采集范围包含标准的0～5V、1～5V电压模拟量信号和0～20mA、4～20mA电流模拟量信号，以及其它不超过5V电压、20mA电流的非标准信号输入；
MR-M8820-KR的兼容性：昶为CHWIOMR-M8820-KR支持标准的Modbus RTU协议，且支持多种常用功能码，能够与广泛 SCADA软件、HMI设备及支持Modbus RTU协议的PLC等设备和系统的整合应用。
MR-M8820-KR的性价比：昶为CHWIOMR-M8820-KR为厂家直销，可向客户免费提供Demo，且产品全部支持3年质保。
1、8路开关量输入，兼容开关触点信号与30V DC以内电平信号；
数字量输入接口
（DI）
通道数
8（隔离电压1500VDC）
输入类型
开关触点信号或电平信号
高电平(数字1)
3.5VDC～30VDC，6mA（24V）
低电平(数字0）
≤1VDC
数字量输出接口
（DO）
通道数
8（隔离电压1500VDC）
输出类型
常开型继电器输出
触点容量
3A/250VAC，5A/30VDC
动作时间
＜ 10ms
释放时间
＜ 10ms
机械耐久性
5x106
电耐久性
1.2x105
Pt100
热电阻输入接口（RTD）
通道数
2（隔离电压1500VDC）
输入类型
Pt100热电阻
驱动电流
0.5mA，恒流
测量范围
-55～150℃
ADC分辨率
12位
采样精度
0.1%
采样速率
25次/秒（2通道）
故障检测
断线故障，短路故障
串口通信参数
接口类型
RS485
波特率
1200～115200bps可设置，初始为19200bps
通讯格式
8位数据位，无校验，1位停止位，1位起始位
通讯协议
Modbus RTU
地址范围
1~31
串口保护
ESD保护
15KV
隔离电压
1500VDC
浪涌保护
600W
串口过流，过压
60V，1A
电源参数
电源规格
12～24V DC，反接保护
功耗
2.0W
浪涌保护
600W
电源过压，过流
30V，2A
工作环境
工作温度
-10～50℃
储存温度
- 40～85℃
相对湿度
5～95%RH，不凝露
其他
尺寸
145mm*90mm*40mm
外壳材质
ABS工程塑料

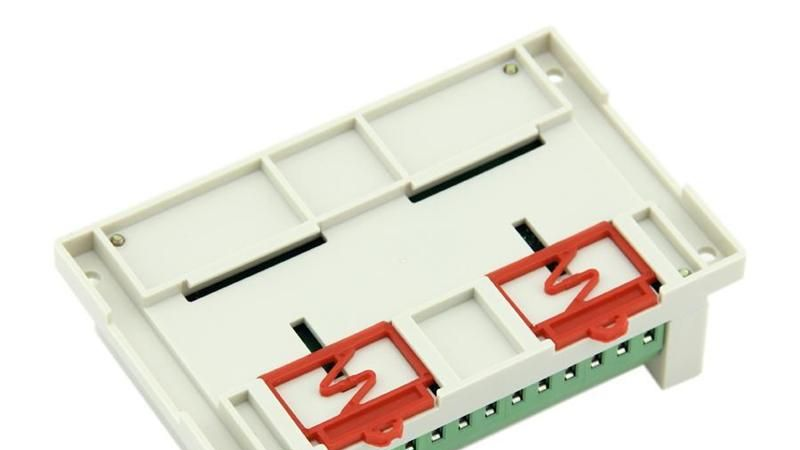

安装方式
标准DIN导轨安装或螺丝安装
保修
3年质保
2、8路共COM引脚常开型继电器式开关信号输出；
3、2路通用型热电阻（RTD）输入，支持Pt100分度的热电阻信号，16位分辨率，0.2%采样精度；
4、开关量输入、开关量输出、热电阻输入与系统完全隔离；
5、Modbus RTU通信协议，支持1、2、3、5、6、15、16功能码；
6、具有超时检测功能与超时预定义输出功能；
7、RS485通讯接口提供光电隔离及每线600W浪涌保护；
8、具有良好的过流过压、反接保护功能；
9、地址码、无需电脑即可实现现场配置；
10、集成终端电阻，可根据现场需要配置是否启用
昶为CHWIO，一直致力于成为最可靠的自动化控制与物联网前端设备提供商，产品主要包括各类型开关量、模拟量输入输出，以及交流开关检测、热电阻检测模块，并代理销售工业级串口服务器、串口转换器、I/O联网模块、嵌入式串口联网模块等。产品已广泛应用于工控教学应用远程通讯、机房动力环境监控、移动数据采集站、智能楼宇控制数据、安防工程等应用系统，以及机械、消防、石化、建筑、电力、交通等各行业RS-232/485总线工业自动化控制系统中。
昶为CHWIO所有产品均选用优质元器件、良好的端口保护措施、性能稳定可靠，且种类齐全，可灵活搭配使用，支持定制，是您工控采集与控制的选择！
