长期供应霍尔开关、霍尔元件、YH3043E
| 价 格： | 0.75 | |
| 型号/规格： | YH3043E | |
| 品牌/商标： | SZYHM |

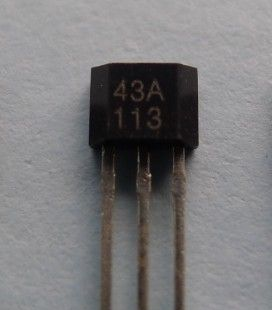

YH3043E单极霍尔开关电路
YH3043E是由电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。可应用于汽车工业和军事工程中。它的封装形式为TO-92UA 。
产品特点 典型应用
电源电压范围宽 无触点开关 位置控制
开关速度快，无瞬间抖动。 转速检测 隔离检测
工作频率宽（DC～100KHZ） 直流无刷电机 电流传感器
寿命长、体积小、安装方便 汽车点火器 安全报警装置
能直接和晶体管及TTL、MOS等逻辑电路接口
极限参数
|
参数 |
符号 |
量值 |
单位 |
|
|
电源电压 |
VCC |
24 |
V |
|
|
磁感应强度 |
A |
10 |
mT |
|
|
输出反向击穿电压 |
Vce |
50 |
V |
|
|
输出低电平电流 |
IOL |
25 |
mA |
|
|
工作环境温度 |
YH43E |
TA |
-40~+105 |
℃ |
|
TS |
150 |
℃ |
|
|
|
|
||||
电特性 TA=25℃
|
参数 |
符号 |
测试条件 |
量 值 |
单位 |
||
|
最小 |
典型 |
|
||||
|
电源电压 |
VCC |
|
3.5 |
－ |
24 |
V |
|
输出低电平电压 |
VOL |
Iout=25mA B>BOP |
－ |
200 |
400 |
mV |
|
输出高电平电流 |
IOH |
Vout=24V B<BRP |
－ |
0.1 |
10 |
uA |
|
电源电流 |
ICC |
Vcc=输出开路 |
－ |
4 |
7 |
mA |
|
输出上升时间 |
tr |
RL=820Ω CL=20PF |
－ |
0.12 |
－ |
uS |
|
输出下降时间 |
tf |
RL=820Ω CL=20PF |
－ |
0.18 |
－ |
uS |
磁特性 VCC=4.5~24V
|
参数 |
符号 |
量 值 |
单位 |
||
|
最小 |
典型 |
|
|||
|
工作点 |
BOP |
9 |
10 |
20 |
mT |
|
释放点 |
BRP |
6 |
－ |
- |
mT |
|
回差 |
BH |
－ |
10 |
- |
mT |
注：1mT=10GS
