CKJ5-63A真空接触器 ，CKJ5-63/1140交流真空接触器
| 价 格： | 280.00 | |
| 型号/规格： | CKJ5-63/1140 | |
| 品牌/商标： | 巨鼎 |
CKJ5系列真空接触器
本系列真空接触器（以下简称：接触器）适用于交流50Hz或60Hz、主回路额定电压1140kV、额定电流630A以下的电力网中，接通与分断及频繁启动和控制交流电动机用，并适宜与各种保护装置组成磁力启动器和防爆磁力启动器。
一 用环境条件
1. 周围空气温度不高于+40℃，不低于-25℃；
2. 海拔不超过2000米；
3. 空气相对湿度在最湿月的月平均相对湿度为
90%，月平均温度为25℃，并考虑到因温度变化发生在产品表面的凝露；
1. 无明显冲击和振动的场合；
2. 在无爆炸危险的介质中，且介质中无足以腐蚀金属和
绝缘体的气体和尘埃（包括导电尘埃）；
1. 无雨雪侵袭的场合。
二 主要技术参数：
1. 主要技术特性：见表1；
2. 主回路极数：三极；
3. 控制电源为交流：36V、220V、380V、交流50Hz/60Hz
可按用户需要供货；
1. 控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈工作(见图1)；
2. 供用户使用的辅助电路触头：
80A为二常开、二常闭，125A、160A为二常开、一常闭，
250A、400A为四常开、三常闭，630A为三常开、二常闭；
6. 辅助触点的约定发热电流为5A；
7.真空开关管外壳为陶瓷、金属结构；
1. 额定工作制：间断长期工作制，反复短时工作制（额
定通电持续率为40%）；
1. 外型及安装尺寸：见图2-6。
三 结构及工作原理：
80A、125A、160A，250A接触器由基架、（400A由铝合金底座、基座；630A由铁底板、基座）、拐臂、衔铁、电磁系统和真空开关管组件等部件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回
路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换（也可以通过控制回路延时切换）。
四 安装：
1. 在安装板上适合位置钻安装孔（见图2-6）；
2. 80A用M6、其余用M8（螺栓长度按实需要而定）并应加防松垫圈固定；
3. 在进线端子上接好控制电源，并接好地线；
4. 建议接触器安装时动端向上为宜。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张玲
- 电话：0577-27868508
- 传真：0577-27868507
- 手机：15724244794
- QQ ：

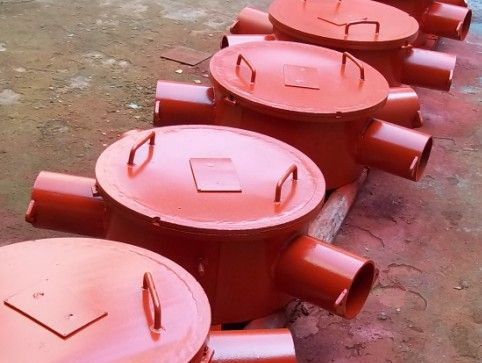

BHG1-400/10-3G矿用隔爆型高压电缆接线盒
信息内容：接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。可用于橡胶和铠装电缆。 BHG1系列矿用隔爆型高压电缆接线盒 1、范围 本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。 2、执行标准 接线盒执行GB3836.1～3-2000和MT/T946-2005《煤矿用增安型高压电缆接线盒》和Q/GD001-2008《矿用隔爆型高压电缆接线盒》标准。 3、概述 3.1 接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。可用于橡胶和铠装电缆。 3.2 产品型号含义 3.4 防爆标志：“ExdI” 3.5 防爆型式：矿用隔爆型 4、工作条件 接线盒适于下列工作环境： 1. 海拔高度不超过1000m； 2. 环境气压（86～110）kpa； 3. 环境温度（—20～＋40）℃； 4. 空气相对湿度不大于98%（＋25℃时）； 5. 具有甲烷煤尘爆炸性混合物的煤矿井下； 6. 无显著摇动和剧烈冲击振动的环境； 7. 在无破坏金属及绝缘的气体和蒸气的环境中； 8. 污染等级：3级； 9. 安装类别：Ⅲ类。 5、结构 该接线盒是由壳体、盖和接线瓷座组成（见图1）。用于防止电缆拔脱的压板设计...

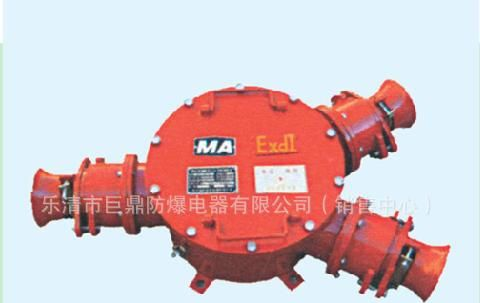

BHG1-400/10-3G隔爆型高压电缆接线盒
信息内容：BHG1-400/10-3G隔爆型高压电缆接线盒特点：结构简单接线方便体积小重量轻获专利环境压力：80KPa106Kpa：使用环境：1、周围空气温度-20+40：2、空气相对湿度不大于95％（+25）：3、无强烈颠簸和冲击震动的地方：4、无滴水和雨雪侵入的地方：5、无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所：BHG1-400/10-3G矿用隔爆型高压电缆接线盒适用于爆炸性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10千伏6千伏，电流至400200安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。一.技术数据：型号额定电压额定电流引入电缆类型密封圈同心槽直径（mBHG1-400/10-3G隔爆型高压电缆接线盒。BHG1-400/10-3G隔爆型高压电缆接线盒 特 点： 结构简单 接线方便 体积小 重量轻 获专利 环境压力：80KPa106 Kpa： 使用环境：1、周围空气温度-20+40： 2、空气相对湿度不大于95％（+25）： 3、无强烈颠簸和冲击震动的地方： 4、无滴水和雨雪侵入的地方： 5、无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所： BHG1-400/10-3G 矿用隔爆型高压电缆接线盒适用于爆炸性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10千伏 6千伏，电流至400 200安培，系统额...
