全新原装欧姆龙光栅传感器现货特价F3SJ-A0245P20
| 价 格： | 面议 | |
| 型号/规格： | F3SJ-A0245P20 | |
| 品牌/商标： | 欧姆龙 |
1.光栅传感器的组成
主光栅比指示光栅长得多，主光栅与指示光栅之间的距离为d，d可根据光栅的栅距来选择，对于25一100线/mm的黑白光栅，指示光栅应置于主光栅的“费涅耳焦面上”。
主光栅和指示光栅在平行光的照射下，形成莫尔条纹。主光栅是光栅测量装置中的主要部件，整个侧童装置的精度主要由主光栅的精度来决定。光源和聚光镜组成照明系统，光源放在聚光镜的焦平面上，光线经聚光镜成平行光投向光栅。光派主要有白炽灯的普通光源和砷化稼(GaAs)为主的固态光源。白炽灯的普通光源有较大的翰出功率和较高的工作范围，而且价格便宜，但存在着辐射热量大、体积大、不易小型化等弱点，故而应用越来越少。砷化稼发光二极管有很高的转换效率，而且功耗低，散热少，体积小，近年来应用较为普遍。光电元件主要有光电他和光敏晶休管。它把由光栅形成的莫尔条纹的明暗强弱变化转换为电量愉出。光电元件选用敏感波长与光源相接近的，以获得较大的箱出，一般情况，光敏元件的翰出都不是很大，需要同放大器、整形器一起将信号变为要求的输出波形。
2.莫尔条纹
1)莫尔条纹
光栅式传感器的基本工作原理是利用光栅的莫尔条纹现象来进行测量的。所谓莫尔条纹是指当指示光栅与主光栅的线纹相交一个微小的夹角，由于挡光效应或光的衍射，这时在与光栅线纹大致垂直的方向上，即两刻线交角的二等分线处，产生明暗相间的条纹。在刻线重合处，光从缝隙透过形成亮带，两块光栅的线纹彼此错开处，由于挡光作用而形成黑带。这时亮带、黑带之间就形成了明暗相间的条纹，即为莫尔条纹。莫尔条纹的方向与刻线的方向相垂直，故又称为横向条纹。
2)莫尔条纹的特征
(1)运动对应关系。莫尔条纹的移动最和移动方向与主光栅相对于指示光栅的位移量和位移方向有着严格的对应关系。莫尔条纹通过光栅固定点(光电元件)的数量刚好与光栅所移动的刻线数量相等。光栅做反向移动时，莫尔条纹移动方向也相反，从固定点观察到的莫尔条纹光强的变化近似于正弦波变化。光栅移动一个栅距，光强变化一个周期。
(2)减小误差。莫尔条纹是由光栅的大量栅线(常为数百条)共同形成的，对光栅的刻线误差有平均作用，从而能在很大程度上消除栅距的局部误差和短周期误差的影响。个别栅线的栅距或断线及疵病对莫尔条纹的影响很微小。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁小姐/谢先生
- 电话：0755-23956626
- 传真：0755-23959410
- 手机：13537604926/13590238639
- QQ ：
全新原装omron欧姆龙编码器 E6H-CWZ6C 3600P/R 0.5M
信息内容：一、光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。 这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示； 通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90°的两路脉冲信号。 根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、式以及混合式三种 编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分...

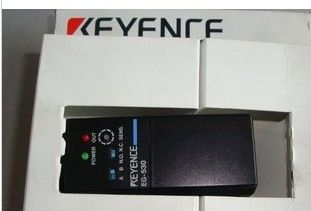

KEYENCE 基恩士 全新原装 光纤放大器 EG-530
信息内容：光纤放大器技术就是在光纤的纤芯中掺入能产生激光的稀土元素，通过激光器提供的直流光激励，使通过的光信号得到放大。传统的光纤传输系统是采用光—电—光再生中继器，这种中继设备影响系统的稳定性和可靠性，为去掉上述转换过程，直接在光路上对信号进行放大传输，就要用一个全光传输型中继器来代替这种再生中继器。适用的设备有掺铒光纤放大器（EDFA）、掺镨光纤放大器（PDFA）、掺铌光纤放大器（NDFA）。目前光放大技术主要是采用EDFA。 由于超高速率、大容量、长距离光纤通信系统的发展，对作为光纤通信领域的关键器件――光纤放大器在功率、带宽和增益平坦方面提出了新的要求，因此，在未来的光纤通信网络中，光纤放大器的发展方向主要有以下几个方面： (1)EDFA从C-Band向L-Band发展； (2)宽频谱、大功率的光纤拉曼放大器； (3)将局部平坦的EDFA和光纤拉曼放大器进行串联使用，获得超宽带的平坦增益放大器； (4)发展应变补偿的无偏振、单片集成、光横向连接的半导体光放大器光开关； (5)研发具有动态增益平坦技术的光纤放大器 ...
