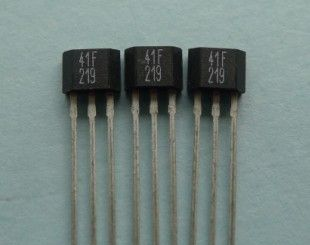

供应双极性霍尔开关YH413
| 价 格： | 1.20 | |
| 型号/规格： | YH413 | |
| 品牌/商标： | SZYHM |
YH413双极锁存霍尔开关电路
YH413霍尔开关电路最适于响应弯化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于双极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。工作温度范围为-40~150℃（存储温度为150℃），可适用于各种电机及机电一体化领域。
产品特点
电源电压范围宽
可用市售的小磁环来驱动
无可动部件、可靠性高
尺寸小
抗环境应力
可双直接同双极和MOS逻辑电路接口
典型应用
高灵敏的无触点开关
直流无刷电机直流
无刷风机
无触点开关
电特性 TA=-40℃~150℃
|
参数 |
符号 |
测试条件 |
量 值 |
单位 |
||
|
最小 |
典型 |
|
||||
|
电源电压 |
VCC |
|
3.5 |
- |
24 |
V |
|
输出低电平电压 |
Vout |
Iout=20mA B>Bop |
- |
200 |
400 |
mV |
|
输出高电平电流 |
IOFF |
Vout=20V B<BRP |
- |
0.10 |
10 |
uA |
|
电源电流 |
ICC |
Vcc=20V 输出端开路 |
- |
4 |
7 |
mA |
|
输出上升时间 |
Tr |
Vcc=12V RL=1.1KΩ CL=20Pf |
- |
0.12 |
- |
uS |
|
输出下降时间 |
tf |
Vcc=12V RL=1.1KΩ CL=20Pf |
- |
0.18 |
- |
uS |
磁特性 Vcc=4.5~24V
|
参数 |
符号 |
测试条件 |
量 值 |
单位 |
||
|
最小 |
典型 |
|
||||
|
工作点 |
BOP |
Vcc=12V |
- |
4 |
6 |
mT |
|
释放点 |
BRP |
Vcc=12V |
-6 |
-4 |
- |
mT |
|
回差 |
BH |
|
- |
8 |
- |
mT |
注：磁场S极面标志面时，B为“正” 1mT=10Gs
额定量
|
Vcc引脚电压 |
20V |
|
|
CE间反向击穿电压 |
30V |
|
|
输出电流 |
25mA |
|
|
工作温度范围 |
-40~150℃ |
|
|
储存温度范围 |
-65~150℃ |
|
|
焊接温度(10秒) |
230℃ |
|
功能方框图
磁电转换特性
封装尺寸（单位：mm）
感点位置图（单位：mm）
管脚说明
|
序号 |
符号 |
说明 |
|
1 |
Vcc |
IC电源输入端 |
|
2 |
Gnd |
IC接地端 |
|
3 |
Output |
IC输出端 |
使用注意：
1、 装时应尽量减小作用到霍尔电路上的机械应力。
2、 保证焊接质量的条件下，尽量使焊接温度低，时间短。
