供应圆柱晶振206
| 价 格： | 面议 | |
| 型号/规格： | 206 | |
| 品牌/商标： | YK | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 主要用途： | 普通/民用电子信息产品 |
、
|
一、技术规格 1.盒 型：Φ2×6 2.振动模式：基频 3.标称频率： 6.000MHz 4.调整频差：±20ppm（at 20±2℃） 5.温度频差：±20PPM 6.负载电容：20PF 7.谐振电阻：200Ω max 8.静态电容：7.0pF max 9.激励功率：10μW 10.年老化率：±5ppm／year 11.绝缘阻抗：500MΩ（DC100±15V） 12.测试仪器：1240 13.标 记： 6.000 二、机械和环境性能 1.自由跌落（冲击）：从35cm高度自由跌落到2cm厚的胶 板上，跌落3次，跌落后晶体频差不可超过5ppm。 2. 振动：频率10~55Hz，振幅0.75mm，X Y Z方向各振动 30分钟。 频率变化≤±30ppm。 3.温度循环： 2~3min -10℃ ……… +60℃ 30min 30min 循环三次后，外观无损伤。性能检验要求同振动。
|
|
|
4.可焊性:从引线末端至底部2~3.0mm处放入235℃±5℃的焊 槽内，时间2±0.5秒，沾锡面>95%。性能检验要求 同振动。 5.耐焊接热：从引线末端至底部2~2.5mm处放入250℃ ±10℃的焊槽内，时间3.5±0.5秒，试验后，外观 无异常，性能检验要求同振动。 6.耐低温：在-25℃±3℃下，放置2小时，取出后在常 温下恢复2小时，性能检验同振动要求。 7.耐高温：在+70℃±2℃下，放置2小时，取出后在常 温下恢复2小时，性能检验同振动要求。 8.恒定湿热：在40±3℃，RH93％±2％，放置48小时， 取出后恢复2小时，外观无异常，性能检验同振动要 求。 9.高温老化：120℃±2℃老化48小时，取出后常温恢复 小时。频率变化≤±5ppm，电阻变化≤±25Ω。 |
|
t ; bor%� lf08�) mso-border-left-alt:none; ; border-right:0.5000pt solid rgb(0,0,0); mso-border-right-alt:0.5000pt solid rgb(0,0,0); border-top:none; ; mso-border-top-alt:0.5000pt solid rgb(0,0,0); border-bottom:0.5000pt solid rgb(0,0,0); mso-border-bottom-alt:0.5000pt solid rgb(0,0,0); " >
30ma
20mA
50.000MHz ~ 79.999MHz
40mA
20mA
40mA
20mA
80.000MHz ~ 180.000MHz
50mA
30mA
50mA
30mA
Frequency Stability
All Conditions
±25, ±50, ±100ppm
Symmetry
AT 1/2 Vdd
45/55%
Input Voltage
Vol(max)
0.4V/0.5V
0.33V
0.4V/0.5V
0.33V
2.4V/4.5V
3.0V
2.4V/2.5V
3.0V
2.97V
Rise/Fall Time
AT 0.1Vdd~0.9Vdd
5ns max
Driving Ability
CMOS load max
15pF/50pF
15pF
15pF/50pF
15pF
TTL load max
10TTL
10TTL
Start-up Time
Load RANGE
5 ms max(15pF)/ 10 ms (50pF)
E/D Function
#1 OPEN
PIN #8 OPEN #5 OPEN
#1 >=2.2V
PIN #8 OPEN #5 OPEN
#1 <=0.8V
PIN #8 HIGHZ #5 HIGHZ
PAD Connection
PIN#1 E/D PIN#8 OUT
PIN#1 E/D PIN#5 OUT
PIN#7 GND PIN#14 Vdd
PIN#4 GND PIN#8 Vdd
MARKING AND DIMENSIONS
- 所属城市：江苏 连云港
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱小姐
- 电话：0518-87805626
- 传真：0518-87805626
- 手机：15062975197
- QQ ：

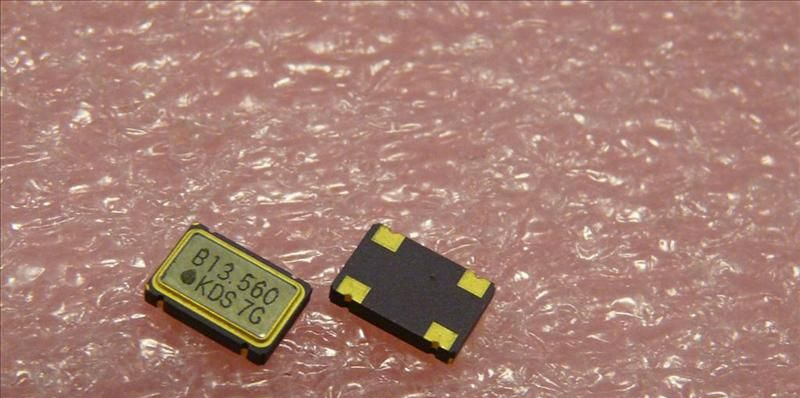

供应无源KDS贴片晶振507
