惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。
从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。
目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。
dzsc/19/3952/19395238.jpg
dzsc/19/3952/19395238.jpg
MOS电路输入端的保护二极管,其导通时电流容限一般为1mA 在可能出现过大瞬态输入电流(超过10mA)时,应串接输入保护电阻。而129#在初期设计时没有加入保护电阻,所以这也是MOS管可能击穿的原因,而通过更换一个内部有保护电阻的MOS管应可防止此种失效的发生。还有由于保护电路吸收的瞬间能量有限,太大的瞬间信号和过高的静电电压将使保护电路失去作用。所以焊接时电烙铁必须可靠接地,以防漏电击穿器件输入端,一般使用时,可断电后利用电烙铁的余热进行焊接,并先焊其接地管脚。
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 dzsc/19/3952/19395239.jpg dzsc/19/3952/19395239.jpg MOS管本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压(U=Q/C),将管子损坏。虽然MOS输入端有抗静电的保护措施,但仍需小心对待,在存储和运输中用金属容器或者导电材料包装,不要放在易产生静电高压的化工材料或化纤织物中。组装、调试时,工具、仪表、工作台等均应良好接地。要防止操作人员的静电干扰造成的损坏,如不宜穿尼龙、化纤衣服,手或工具在接触集成块前先接一下地。对器件引线矫直弯曲或人工焊接时,使用的设备必须良好接地。

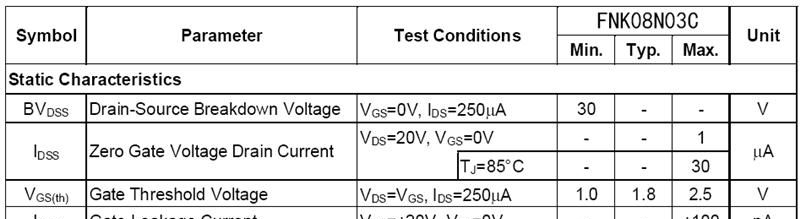

惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 dzsc/19/3952/19395240.jpg dzsc/19/3952/19395240.jpg 静电的基本物理特征为:有吸引或排斥的力量;有电场存在,与大地有电位差;会产生放电电流。这三种情形会对电子元件造成以下影响: 1.元件吸附灰尘,改变线路间的阻抗,影响元件的功能和寿命。 2.因电场或电流破坏元件绝缘层和导体,使元件不能工作(完全破坏)。 3.因瞬间的电场软击穿或电流产生过热,使元件受伤,虽然仍能工作,但是寿命受损。
