详细参数：

功率	阻值范围	尺寸			工作电压	负荷电压	脉冲电压	绝缘电压
		L±1	D±0.5	d±0.5
1/8W	0R 22M	3.5	1.7	0.41	150V	300V	500V	300V
1/6W
1/4WS	0R 22M	3.5	1.7	0.41	150V	300V	500V	300V
1/4W	0R 22M	6	2.3	0.41	250V	500V	750V	500V
1/2WS	0R 22M	6	2.3	0.41	250V	500V	750V	500V
1/2W	0.1R-22M	9	3.2	0.52	350V	700V	1000V	700V
1WS	0.1R-22M	9	3.2	0.52	350V	700V	1000V	700V
1W	0.1R-22M	11	4.5	0.72	500V	1000V	1000V	1000V
2WS	0.1R-22M	11	4.5	0.72	500V	1000V	1000V	1000V
2W	0.1R-22M	15	5	0.72	500V	1000V	1000V	1000V
3WS	0.1R-22M	15	5	0.72	500V	1000V	1000V	1000V
3W	0.1R-22M	24	8	0.72	700V	1200V	1200V	1000V
5WS	0.1R-22M	24	8	0.72	700V	1200V	1200V	1000V





插件电阻分类及应用:
电阻器（Resistor）在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。
标称阻值　用数字或色标在电阻器上标志的设计阻值。单位为欧（Ω）、千欧（kΩ）、兆欧（MΩ）、太欧（TΩ）。阻值按标准化优先数系列制造，系列数对应于允许偏差。
允许偏差　实际阻值与标称阻值间允许的偏差，以百分比表示。常用的有±5％、±10％、±20％，精密的小于±1％，高精密的可达0.001％。精度由允许偏差和不可逆阻值变化二者决定。
额定功率　电阻器在额定温度（环境温度）tR下连续工作所允许耗散的功率。对每种电阻器同时还规定工作电压，即当阻值较高时即使并未达到额定功率，也不能超过工作电压使用。当工作环境温度低于tR时，电阻器也不能超过其额定功率使用，当超过tR时，必须降低负荷功率。对每种电阻器都有规定的负荷特性。此外，在低气压下负荷允许相应降低。在脉冲负荷下，脉冲平均功率远低于额定功率，一般另有规定。
负荷特性   当工作环境温度低于tR时，电阻器也不能超过其额定功率使用，当超过tR时，必须降低负荷功率。对每种电阻器都有规定的负荷特性。此外，在低气压下负荷允许相应降低。在脉冲负荷下，脉冲平均功率远低于额定功率，一般另有规定。
电阻温度系数　在规定的环境温度范围内，温度每改变1℃时阻值的平均相对变化，用ppm/℃表示。 除了以上几种参数外，还有非线性（电流与所加电压特性偏离线性关系的程度）、电压系数（所加电压每改变、伏阻值的相对变化率）、流噪声（电阻体内因电流流动所产生的噪声电势的有效值与测试电压之比，用电流噪声指数来表示）、高频特性（由于电阻体内在分布电容和分布电感的影响，使阻值随工作频率增高而下降的关系曲线、长期稳定性（电阻器在长期使用或贮存过程中受环境条件的影响阻值发生不可逆变化的过程）等技术指标。
电阻器分类
按材料分：
1、线绕电阻器由电阻线绕成电阻器 用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
2、碳合成电阻器由碳及合成塑胶压制成而成。
3、碳膜电阻器在瓷管上镀上一层碳而成，将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
4、金属膜电阻器在瓷管上镀上一层金属而成，用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。在仪器仪表及通讯设备中大量采用。
5、金属氧化膜电阻器在瓷管上镀上一层氧化锡而成，在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强 按用途分，有通用、精密、高频、高压、高阻、大功率和电阻网络等。
特殊电阻器
1、保险电阻：又叫熔断电阻器，在正常情况下起着电阻和保险丝的双重作用，当电路出现故障而使其功率超过额定功率时，它会像保险丝一样熔断使连接电路断开。保险丝电阻一般电阻值都小(0.33Ω～10KΩ)，功率也较小。保险丝电阻器常用型号有：RF10型、RF111-5 保险丝电阻器的符号型、RRD0910 型、RRD0911 型等。
2、敏感电阻器：是指其电阻值对于某种物理量（如温度、湿度、光照、电压、机械力、以及气体浓度等）具有敏感特性，当这些物理量发生变化时，敏感电阻的阻值就会随物理量变化而发生改变，呈现不同的电阻值。根据对不同物理量敏感，敏感电阻器可分为热敏、湿敏、光敏、压敏、力敏、磁敏和气敏等类型敏感电阻。敏感电阻器所用的材料几乎都是半导体材料，这类电阻器也称为半导体电阻器。
热敏电阻的阻值随温度变化而变化，温度升高阻为负温度系数（NTC）热敏电阻。应用较多的是负温度系数热敏电阻，又可分为普通型负温度系数热敏电阻；稳压型负温度系数热敏电阻；测温型负温度系数热敏电阻等。 光敏电阻是电阻的阻值随入射光的强弱变化而改变，当入射光增强时，光敏电阻的减小，入射光减弱时电阻值增大。
电阻器的选用
1、固定电阻器的选用有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器，薄膜电阻器，厚膜电阻器，合金电阻器，防腐蚀镀膜电阻器等。高增益小信号放大电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。
所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。一般电路使用的电阻器允许误差为±5%~±10%。精密仪器及特殊电路中使用的电阻器，应选用精密电阻器，对精密度为1%以内的电阻，如0.01%，0.1%，0.5%这些量级的电阻应采用捷比信电阻。所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大或减小电阻器的功率。若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1~2倍。
2、熔断电阻器的选用
熔断电阻器具有保护功能的电阻器。选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数。 既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定的工作。电阻值过大或功率过大，均不能起到保护作用。

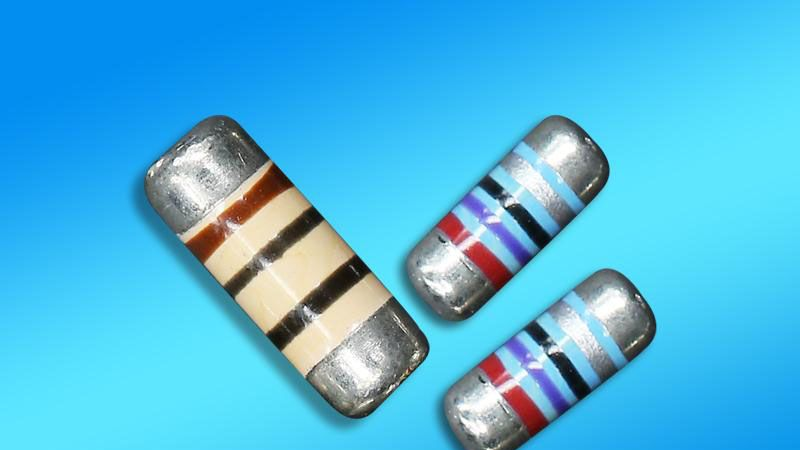

深圳市冠发科技有限公司自成立多年以来，一直致力于电阻器科研，销售，制造服务企业。公司拥有一批经验丰富的技术管理团队和先进的生产，检测设备，公司与当代科技同步,不断引进水平的电阻器生产技术和高精检测设备，同时以市场为导向,吸纳管理和技术人才，采用现代化的管理方法，向客户提供“零缺陷”的产品和优质服务。为了能够更好的满足客户，服务客户，公司产品原材料主要采购于日本，台湾及大陆台商等。公司严格遵从各项标准，以确保产品的精密性和耐用性所有产品均符合欧盟ROHS环保指令，先后通过ISO9001国际质量体系认证，SGS环保体系认证，深受各领域用户的好评。同时公司合作代理台湾及国内知名品牌全系的贴片电阻，贴片合金取样电阻。 　　产品广泛应用于：仪器仪表 医疗仪器，量测设备，汽车电子 汽车相关控制板，计算机周边控制板，电源转换器， LCD 控制板，手机，手提电脑，主机板，屏幕，玩具充电控制板，各类充电器控制板，电源供应器和太阳能等高科技领域。 　　目前我司研发生产的精密金属皮膜无引线电阻器（MELF）-MFM系列圆柱体电阻： 采用先进薄膜技术，优越整体稳定性，广泛应用于高功率设备，是新一代表面贴装线路设计。 结合高可靠性及晶圆无引线设计，具有先进水平的精度和稳定性，是为首次实现轴向高精度薄膜电阻器。这种独特的组合使得产品非常适合于所有的应用要求，可以实现优异的可靠精度和稳定性。 典型的应用领域有电信、汽车、和医疗设备等，验证了其可靠性并反映了性能水平。
