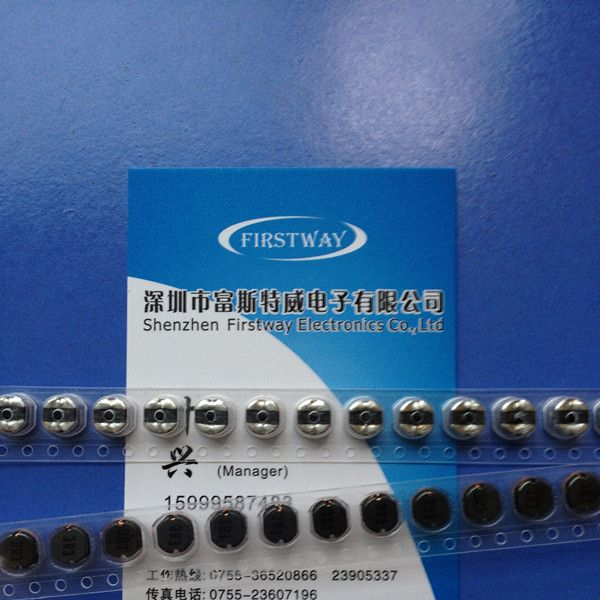

供应贴片功率电感 CD42 6.8UH 0.95A (4*4.5*2MM)
| 价 格： | 120.00 | |
| 型号/规格： | CD42 6.8UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 0.95 | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 4*4.5*2 |
另一方面，PWM模式指相当于通话状态的高电流负荷状态，此模式与电感的Rdc特性（直流阻抗）有关，具有低Rdc性能的LQM系列在此领域具有良好的电源转换效率。
图3：电源转换效率特性和电感特性的相关性
图4：Rac特性
抗噪性能的对策
手机的电源电路中使用DC-DC转换器，使用的功率电感的磁束泄漏可能会诱发电源电路的不稳定，给电路造成不好的影响。这些问题可以通过使用磁束泄漏较少的叠层型功率电感来解决，可以阻止噪音干扰使电源电路保持稳定。另外，磁束泄漏少还能够使电源电路和周边的信号线等的电磁耦合减弱，抑制噪音诱发的信号纯度劣化。图6显示了绕线型功率电感和叠层型功率电感的磁束泄漏监测数据。与一直以来作为DC-DC转换器上使用的主要功率电感的绕线型功率电感相比，叠层型功率电感的磁束泄漏更少，现已证实闭合磁路的构造使磁束泄漏较少。这些数据表明在小型高速开关DC-DC转换器电路中使用小型叠层型功率电感的情况下，能够发挥它抗噪特性的特长。
小结
便携设备的小型、薄型化需求促使搭载于上的元器件尺寸也必须越来越小。电源电路中的DC-DC转换器的小型、薄型化可以使开关频率更高，周围元件更小型化。村田制作所在对小型叠层型功率电感商品的开发过程中，制造除了具有优良的电流-感值偏执特性，在通电状态下的磁束泄漏量较少的1008和0806尺寸产品。今后将更进一步开发更加小型化的0805和0603尺寸叠层型功率电感，为便携设备的高性能小型电源电路设计做贡献。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD42 4.7UH 1.10A (4*4.5*2MM)
信息内容：电感器定义 电感器的权威解释是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻止电流的变化。如果电感器中没有电流通过，则它阻止电流流过它；如果有电流流过它，则电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。功率电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。 在电路中主要起滤波和振荡作用。 电感器历史回顾 最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利，简称亨。19世纪中期，电感器在电报、电话等装置中得到实际应用。1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常的，分别称为赫兹线圈和特斯拉线圈。 高频功率电感器需求和产能日涨 在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。在智能系列产品的接受度和使用度大幅提高的现代社会，高频电感器的产能也随之高涨。移动电话、相机、笔记本电脑的磁盘驱动器以及便携式音频播放器只是少数还在使用的传统...
供应贴片功率电感 CD42 3.3UH 2.20A (4*4.5*2MM)
信息内容：随着高新技术的不断研发，各种设备都已进入高端化，作为后备军，电源电路也有了较为明显的进步。具体来说，以典型的手机为例，除了原始的通话功能之外，相机、广播、电视等各种功能已经成为普遍标准的功能。这些功能的工作所需的电压各不相同，为此，电池电压必须通过电源转换电路将其电压转换成各电路正常工作所需电压。大多采用电源转换效率较高的开关控制器（通常称作DC-DC转换器）。 另外，在移动设备多功能化进程中，对机器的小型、薄型化要求也逐步提升。为此就必须减少元件的使用数量，或者将元件做到更小。此对策是借由提高DC-DC 转换器的开关频率，减小必要的功率电感和电容的额定参数值，以此来适应元件的小型化。将集中控制电源的PMIC(PowerManagementIC)的开关频率，将从一直使用的1MHz变为3MHz,还有管理单独电源的DC-DC转换器IC中主流频率一直是3～4MHz，对于此种情况，作为主要元件的功率电感就需要1.0uH到2.2uH的低感值产品。而开关频率数的提高使静噪成为必须，为了解决这些课题，推动了功率电感的开发。 手机电源电路中功率电感的必要特性 在此阐述多功能小型手机的电源电路对功率电感的形状和特性的要求。主要有以下三项。 ...
