供应光纤折射率传感器FRI

价格：		1.00
型号/规格：		光纤折射率传感器FRI
品牌/商标：		HONEYWELL（霍尼韦尔）

详细介绍
企业详情

集成温度传感器的分类和应用

按照温度传感器输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。一、模拟温度传感器传统的模拟温度传感器，如热电偶、热敏电阻和RTDS对温度的监控，在一些温度范围内线性不好，需要进行冷端补偿或引线补偿；热惯性大，响应时间慢。集成模拟温度传感器与之相比，具有灵敏度高、线性度好、响应速度快等优点，而且它还将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上，有实际尺寸小、使用方便等优点。常见的模拟温度传感器有LM3911、LM335、LM45、AD22103电压输出型、AD590电流输出型。这里主要介绍该类器件的几个典型。 1、AD590温度传感器 AD590是美国模拟器件公司的电流输出型温度传感器，供电电压范围为3~30V，输出电流223μA（-50℃）~423μA（+150℃），灵敏度为1μA/℃。当在电路中串接采样电阻R时，R两端的电压可作为喻出电压。注意R的阻值不能取得太大，以保证AD590两端电压不低于3V。AD590输出电流信号传输距离可达到1km以上。作为一种高阻电流源，可达20MΩ，所以它不必考虑选择开关或CMOS多路转换器所引入的附加电阻造成的误差。适用于多点温度测量和远距离温度测量的控制。 2、LM135/235/335温度传感器 LM135/235/335系列是美国国家半导体公司（NS）生产的一种高精度易校正的集成温度传感器，工作特性类似于齐纳稳压管。该系列器件灵敏度为10mV/K，具有小于1Ω的动态阻抗，工作电流范围从400μA到5mA，精度为1℃，LM135的温度范围为-55℃~+150℃，LM235的温度范围为-40℃~+125℃，LM335为-40℃~+100℃。封装形式有TO-46、TO-92、SO-8。该系列器件广泛应用于温度测量、温差测量以及温度补偿系统中。二、逻辑输出型温度传感器在许多应用中，我们并不需要严格测量温度值，只关心温度是否超出了一个设定范围，一旦温度超出所规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器。LM56、MAX6501-MAX6504、MAX6509/6510是其典型代表。 1、LM56温度开关 LM56是NS公司生产的高精度低压温度开关，内置1.25V参考电压输出端。只能带50μA的负载。电源电压从2.7~10V，工作电流230μA，内置传感器的灵敏度为6.2mV/℃，传感器输出电压为6.2mV/℃×T+395mV。 2、MAX6501/02/03/04温度监控开关 MAX6501/02/03/04是具有逻辑输出和SOT-23封装的温度监视器件开关，它的设计非常简单：用户选择一种接近于自己需要的控制的温度门限（由厂方预设在-45℃到+115℃，预设值间隔为10℃）。直接将其接入电路即可使用，无需任何外部元件。其中MAX6501/MAX6503为漏极开路低电平报警输出，MAX6502/MAX6504为推/拉式高电平报警输出，MAX6501/MAX6503提供热温度预置门限（35℃到+115℃），当温度高于预置门限时报警；MAX6502/MAX6504提供冷温度预置门限（-45℃到+15℃），当温度低于预置门限时报警。对于需要一个简单的温度超限报警而又空间有限的应用如笔记本电脑、蜂窝移动电话等应用来说是非常理想的，该器件的典型温度误差是±0.5℃，±4℃，滞回温度可通过引脚选择为2℃或10℃，以避免温度接近门限值时输出不稳定。这类器件的工作电压范围为2.7V到5.5V，典型工作电流30μA。三、数字式温度传感器 1、MAX6575/76/77 数字温度传感器如果采用数字式接口的温度传感器，上述设计问题将得到简化。同样，当A/D和微处理器的I/O管脚短缺时，采用时间或频率输出的温度传感器也能解决上述测量问题。以MAX6575/76/77系列SOT-23封装的温度传感器为例，这类器件可通过单线和微处理器进行温度数据的传送，提供三种灵活的输出方式--频率、周期或定时，并具备±0.8℃的典型精度，一条线最多允许挂接8个传感器，150μA典型电源电流和2.7V到5.5V的宽电源电压范围及-45℃到+125℃的温度范围。它输出的方波信号具有正比于温度的周期，采用6脚SOT-23封装，仅占很小的板面。该器件通过一条I/O与微处理器相连，利用微处理器内部的计数器测出周期后就可计算出温度。 2、可多点检测、直接输出数字量的数字温度传感器DS1612 DS1612是美国达拉斯半导体公司生产的CMOS数字式温度传感器。内含两个不挥发性存储器，可以在存储器中任意的设定上限和下限温度值进行恒温器的温度控制，由于这些存储器具有不挥发性，因此一次定入后，即使不用CPU也仍然可以独立使用。温度测量原理和精度：在芯片上分别设置了一个振荡频率温度系数较大的振荡器（OSC1）和一个温度系数较小的振荡器（OSC2）。在温度较低时，由于OSC2的开门时间较短，因此温度测量计数器计数值（n）较小；而当温度较高时，由于OSC2的开门时间较长，其计数值（m）增大。如果在上述计数值基础上再加上一个同实际温度相差的校正数据，就可以构成一个高精度的数字温度传感器。该公司将这个校正值定入芯片中的不挥发存储器中，这样传感器输出的数字量就可以作为实际测量的温度数据，而不需要再进行校准。它可测量的温度范围为-55℃~+125℃，在0℃~+70℃范围内，测量精度为±0.5℃，输出的9位编码直接与温度相对应。 DS1621同外部电路的控制信号和数据的通信是通过双向总线来实现的，由CPU生成串行时钟脉冲（SCL），SDA是双向数据线。通过地址引脚A0、A1、A2将8个不同的地址分配给各器件。通过设定寄存器来设置工作方式，并对工作状态进行监控。被测的温度数据被存储在温度传感器寄存器中，高温（TH）和低温（TL）阈值寄存器存储了恒温器输出（Tout）的阈值。现在，各种集成的温度传感器的功能越来越化。比如，MAXIM公司近期推出的MAX1619是一种增强型精密远端数字温度传感器，能够监测远端P-N结和其自身封装的温度。它具有双报警输出：ALERT和OVERT。ALERT用于指示各传感器的高/低温状态，OVERT信号等价于一个自动调温器，在远端温度传感器超上限时触发，MAX1619与MAX1617A完全软件兼容，非常适合于系统关断或风扇控制，甚至在系统“死锁”后仍能正常工作。美国达拉斯半导体公司的DS1615是有记录功能的温度传感器。器件中包含实时时钟、数字式温度传感器、非易失性存储器、控制逻辑电路以及串行接口电路。数字温度传感器的测量范围为-40℃~+85℃，精度为±2℃，读取9位时的分辨率是0.03125℃。时钟提供的时间从秒至年月，并对到2100年以前的闰年作了修正。电源电压为2.2V~5.5V，8脚SOIC封装。DS17775是数字式温度计及恒温控制器集成电路。其中包含数字温度传感器、A/D转换器、数字寄存器、恒温控制比较器以及两线串行接口电路。供电电压在3V至5V时的测量温度精度为±2℃，读取9位时的分辨率是0.5℃，读取13位时的分辨率是0.03125℃。
远距离人体感应开关SSD-ME003-L30
产品型号：DYPME003-L30 发表时间：2011-1-24 点击：589

产品概述：
本感应器基于热释电红外感应技术，可以应用于人体感应全部产品。当人进入其感应范围则立即输出高电平，人离开感应范围则延时关闭输出（变为低电平），从而实现智能控制。模块灵敏度高，性能稳定，超低电压工作模式,超远感应距离，且带光线控制，可设置在白天或光线强时不感应。已经广泛应用于各类自动感应电器设备。

产品特点：
■ 全自动感应。
■ 检测距离远。
■ 输出延时可调。
■ 光线强度输出可调。
■ 输出延时可调。

应用范围：
■ 安防产品
■ 人体感应玩具
■ 人体感应灯具
■ 工业自动化控制等

技术参数：
工作电压范围 DC 12V （可以定做其他供电电压）
静态电流 <1.2mA
继电器电压输出感应输出12V,不感应输出0V 驱动电流<3A
延时时间默10S (10-220S可调) +-3%
感应角度 <180度锥角
感应距离 <30M （<22℃）
工作温度 -20-+80度

使用注意说明：
■ 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3 次，一分钟后进入正常待机状态。
■ 安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
■ 安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效果才达到较好效果。
■ 在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。

SUNSTAR系列红外感应模块感应开关感应灯选型手册
　

被动式人体红外线感应模块SS-101红外线人体感应模块使用说明 SS-968微波感应模块/雷达探测模块使用说明 SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应) 原理：只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化)，其感应有两个条件，一是必须是人体（或发热的物体），二是人体（或发热的物体）必须活动，当人体进入被动式感应器探测范围时均符合这两个条件，所以就会感应输出。检测距离： 7米以内（一般感应开关均设在 5米左右，红外报警探测器一般在 10米左右，感应距离除由线路参数决定外，还与采用的光学透镜有关系，线路参数固定的前提下，采用不同的透镜，感应距离也会不一样。）检测范围：由采用的透镜规格决定，有90度、120度、140度等。应用领域：自动感应照明、报警器以及各类感应电器，比较适合较大范围的对人体的感应领域

SSD-ME003K4是基于红外线技术的自动控制产品, 灵敏度高，可靠性强，超低电压工作模式, 广泛应用于各类自动感应电器设备, 尤其是干电池供电的自动控制产品。

产品特点：

■ 全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
■ 光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
■ 温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
■ 两种触发方式：（可跳线选择）
a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变为低电平；。
b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以活动的时间为延时时间的起始点)。
■ 具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒—几十秒钟)。
■ 工作电压范围宽：默认工作电压DC4.5V-20V。
■ 微功耗:静态电流<60微安，特别适合干电池供电的自动控制产品。
■ 输出高电平信号：可方便与各类电路实现对接。

应用范围：

■ 人体感应灯具                   ■ 人体感应玩具
■ 安防产品                       ■ 工业自动化控制
■自动感应电器设备                ■ 电池供电自动控制等

技术参数：

工作电压范围 DC 4.5-20V
静态电流 <60uA
电平输出高3.3 V /低0V
触发方式 L不可重复触发/H重复触发（默认）
延时时间默认5S (5-200S可调)可制作零点几秒-几十分钟
封锁时间默认2.5S，可制作范围零点几秒-几十秒
电路板外形尺寸 32mm*24mm
外壳尺寸 52L*36W*23H mm (黑色) 安装孔￠2.5
引出线长度 20 cm
感应角度 <110度锥角
感应距离 7米以内
工作温度 -20-+80度
感应透镜尺寸直径:23mm(默认)

注：
外壳尺寸：46L*36W*18H mm 孔直径: ￠22.5 mm
调节距离电位器顺时针旋转，感应距离增大（约7米），反之，感应距离减小（约3米）。
调节延时电位器顺时针旋转，感应延时加长（约300S），反之，感应延时减短（约5S）。

使用注意说明：

■ 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3 次，一分钟后进入正常待机状态。
■ 安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
■ 安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效果才达到较好效果。
■ 在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。

注：本产品详细技术资料于【资料】栏下【20......SSD-ME003K4人体带外壳（13mm 孔）】

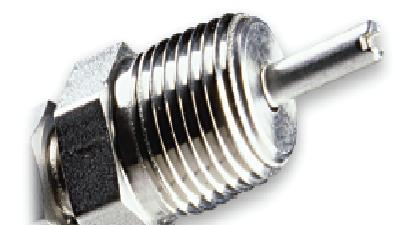

光纤折射率传感器FRI
品牌:加拿大FISO 型号:FRI 光纤折射率传感器FRI 一、光纤折射率传感器FRI简介： FRI光纤折射率传感器用于测量折射率，连续监控各种工艺过程（食品加工过程、化学工艺过程等），消除手工抽样和测量重复性的难题。FRI传感趋可在空气中调零，可用于微型官壳或坚固的不锈钢管壳，适于工业应用。完全不受电磁和射频的干扰，对于化学环...
