供应FAD2.5-0505-WFEI系列模块电源FAD2.5-30W双路隔离
| 价 格： | 面议 | |
| 型号/规格： | FAD2.5-0505-WFEI | |
| 品牌/商标： | 新创四方 |
FAD2.5~30W双路隔离L系列
| 系列号 | FA AC/DC |
| 输出模式 | D 双路输出 |
| 输出总功率 | 2.5~30W |
| 主路输出电压 | 5V |
| 辅路输出电压 | 5V 12V 15V 24V |
| 辅路输出电流 | L ≤100 mA |
| EMI滤波单元 | F 内部带EMI滤波器 |
| 封装形式 | C 卧式安装 |
| 输出方式 | I 隔离 |
| 输入特性 | 输入电压范围 Input voltage range | 165~265VAC 200~360VDC | ||||
| 85~265VAC 100~360VDC | ||||||
| 输出特性 | 输出电压精度 Voltage accuracy | Vout1标称输出电压±2% Vout2标称输出电压±5% | ||||
| 负载效应 Load regulation | 10%~100%Ionom变化时 △Voutnom≤±0.5% | |||||
| 源效应 Line regulation | Vinmin~Vinmax变化时 △Voutnom≤±0.2% | |||||
| 纹波及噪声 Ripple ａnd noise | ≤1% Voutnom （ max ） | |||||
| 转换效率 Efficiency | 见产品选型表 | |||||
| 温度系数 Temperature coefficient | ≤±0.02%/℃（值） | |||||
| 安全特性 | 隔离电压 Isolation voltage | Vin~Vout、Vin ~FG、Vout ~FG 三者之间均为2500VAC/min | ||||
| 绝缘电阻 Isolation resistance | ≥100mΩ | |||||
| 平均无故障间隔时间 MTBF | ≥5×105h | |||||
| 保护功能 Character of Protection | 短路保护（自恢复） 过热保护（自恢复） | |||||
| 环境特性 | 工作温度 Operating ambient | -25~+60℃满载使用 | ||||
| +60~+85℃降额使用 | ||||||
| 存储温度 Storage temperature | -40~+105℃ | |||||
| 相对湿度 Relative density | 10RH~90RH | |||||
| 冷却方式 Cooling | 自然冷却 | |||||
| 输出外接电容推荐值 （μF） | 2.5W | 5W | 10/15W | 30W | ||
| 5V1 | 330 | 470 | 1000 | 2200 | ||
| 5V | 100 | 100 | 100 | 100 | ||
| 12V | 100 | 100 | 100 | 100 | ||
| 15V | 100 | 100 | 100 | 100 | ||
| 24V | 47 | 100 | 100 | 100 | ||
| 选型表 | ||||
| 型号 | 输入电压范围 （Vac） （Vdc） | 输出电压/输出电流 （V1）/（A1） （V2）/（A2） | 输出功率 （W） | 典型效率 （%） |
| FAD10-0505-NFCI | 165V~265V 200V~360V | 5/2.00 5/0.10 | 10W | 75 |
| FAD10-0512- NFCI | 165V~265V 200V~360V | 5/1.80 12/0.10 | 10W | 80 |
| FAD10-0515- NFCI | 165V~265V 200V~360V | 5/1.80 15/0.10 | 10W | 80 |
| FAD10-0524- NFCI | 165V~265V 200V~360V | 5/1.60 24/0.10 | 10W | 80 |
| FAD15-0505- NFCI | 165V~265V 200V~360V | 5/3.00 5/0.10 | 15W | 76 |
| FAD15-0512- NFCI | 165V~265V 200V~360V | 5/2.80 12/0.10 | 15W | 80 |
| FAD15-0515- NFCI | 165V~265V 200V~360V | 5/2.80 15/0.10 | 15W | 80 |
| FAD15-0524- NFCI | 165V~265V 200V~360V | 5/2.60 24/0.10 | 15W | 80 |
| FAD20-0505- NFCI | 165V~265V 200V~360V | 5/4.00 5/0.10 | 20W | 77 |
| FAD20-0512- NFCI | 165V~265V 200V~360V | 5/3.80 12/0.10 | 20W | 80 |
| FAD20-0515- NFCI | 165V~265V 200V~360V | 5/3.80 15/0.10 | 20W | 80 |
| FAD20-0524- NFCI | 165V~265V 200V~360V | 5/3.50 24/0.10 | 20W | 80 |
| FAD30-0505- NFCI | 165V~265V 200V~360V | 5/6.00 5/0.10 | 30W | 75 |
| FAD30-0512- NFCI | 165V~265V 200V~360V | 5/5.80 12/0.10 | 30W | 80 |
| FAD30-0515- NFCI | 165V~265V 200V~360V | 5/5.80 15/0.10 | 30W | 80 |
| FAD30-0524- NFCI | 165V~265V 200V~360V | 5/5.60 24/0.10 | 30W | 80 |
| FAD2.5-0505- WFCI | 85V~265V 100V~360V | 5/0.40 5/0.10 | 2.5W | 72 |
| FAD2.5-0512- WFCI | 85V~265V 100V~360V | 5/0.40 12/0.05 | 2.5W | 78 |
| FAD2.5-0515- WFCI | 85V~265V 100V~360V | 5/0.35 15/0.05 | 2.5W | 78 |
| FAD2.5-0524- WFCI | 85V~265V 100V~360V | 5/0.35 24/0.03 | 2.5W | 78 |
| FAD5-0505- WFCI | 85V~265V 100V~360V | 5/1.00 5/0.10 | 5W | 74 |
| FAD5-0512- WFCI | 85V~265V 100V~360V | 5/0.80 12/0.10 | 5W | 80 |
| FAD5-0515- WFCI | 85V~265V 100V~360V | 5/0.80 15/0.10 | 5W | 80 |
| FAD5-0524- WFCI | 85V~265V 100V~360V | 5/0.60 24/0.10 | 5W | 80 |
| FAD10-0505- WFCI | 85V~265V 100V~360V | 5/2.00 5/0.10 | 10W | 75 |
| FAD10-0512- WFCI | 85V~265V 100V~360V | 5/1.80 12/0.10 | 10W | 80 |
| FAD10-0515- WFCI | 85V~265V 100V~360V | 5/1.80 15/0.10 | 10W | 80 |
| FAD10-0524- WFCI | 85V~265V 100V~360V | 5/1.60 24/0.10 | 10W | 80 |
| FAD15-0505- WFCI | 85V~265V 100V~360V | 5/3.00 5/0.10 | 15W | 76 |
| FAD15-0512- WFCI | 85V~265V 100V~360V | 5/2.80 12/0.10 | 15W | 80 |
| FAD15-0515- WFCI | 85V~265V 100V~360V | 5/2.80 15/0.10 | 15W | 80 |
| FAD15-0524- WFCI | 85V~265V 100V~360V | 5/2.60 24/0.10 | 15W | 80 |
| FAD20-0505- WFCI | 85V~265V 100V~360V | 5/4.00 5/0.10 | 20W | 77 |
| FAD20-0512- WFCI | 85V~265V 100V~360V | 5/3.80 12/0.10 | 20W | 80 |
| FAD20-0515- WFCI | 85V~265V 100V~360V | 5/3.80 15/0.10 | 20W | 80 |
| FAD20-0524- WFCI | 85V~265V 100V~360V | 5/3.50 24/0.10 | 20W | 80 |
产品示意图 dzsc/19/3896/19389689.jpg 外形尺寸
| Dim | 2.5W（mm） | 5W（mm） | 10/15W（mm） | 20/30W（mm） |
| A | 48.5±0.5 | 55±0.5 | 62±0.5 | 70±0.5 |
| B | 12±0.3 | 17.5±0.3 | 17.5±0.3 | 20.5±0.3 |
| C | 40.5±0.5 | 47±0.5 | 54±0.5 | 62±0.5 |
| D | 16±0.5 | 20±0.5 | 20±0.5 | 23±0.5 |
| E | 36±0.5 | 45±0.5 | 45±0.5 | 48±0.5 |
| F | 20.5±0.5 | 21.5±0.5 | 22.5±0.5 | 23.5±0.5 |
| G | 10Min | 8Min | ||
| H | 4.0±0.3 | 5.0±0.3 | 5.75±0.3 | |
| I* | 1.2±0.1 | |||
*:金属壳封装电源模块为1.0±0.1 管脚定义
| 定义 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 说明 | FG | N | L | -V1 | +V1 | NP | –V2 | +V2 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

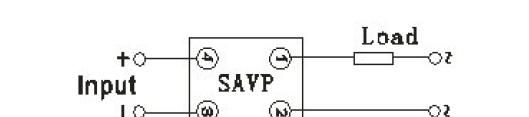

供应SAVP2280 SAVR2280 GOLD固特 单相固态调压模块 固态继电器 80A 0-220VAC
信息内容：SAVP2280 GOLD固特 单相固态调压模块 固态继电器 80A 0-220VAC 本模块采用国际先进的电路设计而成，具有无须借助外部辅助电源，接线简单，使用方便等优点。调压效果稳定，适用于不同负载的220VAC交流调压，调光以及调速等场合 负载调压范围：0-250VAC 负载允许电流：80A 控制方式:2-10VDC或4-20mA 隔离电压:≥2000VAC 绝缘电压:≥2000VAC 负载端最小压降:2VAC 工作环境温度:-40～80℃ 外形尺寸:68*48*28mm GOLD固特 固态继电器 固态调压模块 调阻型固态调压器 SAVR2280 80A 220VAC 采用电位器实现无级调压，调节线性度好。可适用于不同功率的手动调压、调光、调速。安装使用中一定注意强弱电不隔离! 负载调压范围： 0—220VAC 负载允许电流 80A 外接调压电阻：470K 绝缘电压：≥2000VAC 负载端最小压降:2V 工作环境温度：-40—80℃ 外形尺寸 58*44*23（长宽高） dzsc/19/3926/19392645....

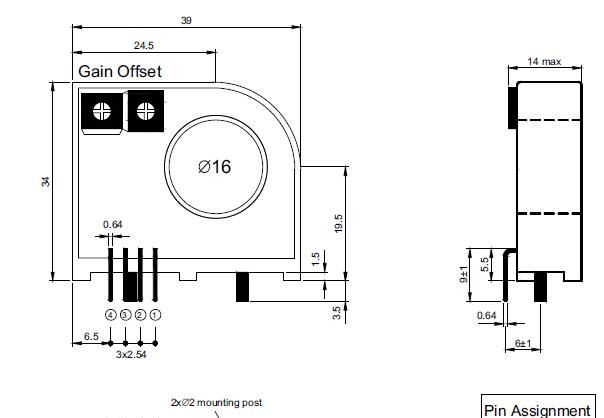

供应TD50A TD75A TD100ATD150A TD200A 开环霍尔电流传感器
