供应MPM4700(0-5H2O)12E22C1 液位变送器 麦克 厂家低价
供应MPM4700(0-5H2O)12E22C1 供应 MPM4700
MPM4700型
液位变送器
MPM416W型
投入式液位变送器
MPM416WK型
铠装插入式液位变送器
MPM416WRK型
软铠装液位变送器
MPM316W型
压阻式液位传感器
MPM426W型
投入式液位变送器
MPM460W型
多功能智能液位变送控制器
MPM436W型
投入式液位变送器
MPM489W型
液位变送器
MDM3051LT型
液位变送器
MDM4951LT型
液位变送器
MPM4710型
记录式变送器
产品概述
MPM4700型智能液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路,采用精密数字化温度补偿技术及非线性修正技术,是一款高精度液位测量产品。防水电缆与外壳密封连接,通气管在电缆内,可长期投入液体中使用。一体化的结构和标准化的输出信号,为现场使用和自动化控制提供了方便。该产品以两线制方式工作,体积小巧、重量轻、易安装,使用方便,可直接替代两线制模拟4~20mADC输出变送器。
dzsc/19/3887/19388787.jpg
产品特点
•4~20mADC两线制电流输出;
性能参数
基本量程(mH2O)
3.5
7
10
20
35
70
100
200
过压(mH2O)
5
10
15
30
50
100
150
300
注:量程缩放最小为基本量程的1/5
综合精度①②
±0.075%FS(最小) ±0.1%FS(典型) ±0.25%FS()
长期稳定性
±0.2%FS/年
补偿温度③
0℃~50℃
工作温度
-10℃~80℃
存储温度
-40℃~100℃
供 电
(8~28)VDC(RS485接口型),(12~30)VDC(HARTa型)
输 出
(4~20)mADC
RS485接口/HART®协议,可选
负载能力
(4~20)mADC输出,(U-8V/12V)/0.02A(Ω)
RS485总线可挂接99个变送器
电气连接
DIN43650 4芯插头(内置RS485插座)
7芯插头座(适用于现场RS485接口输出)
Φ7.2mm屏蔽电缆
绝 缘
100MΩ/50V
振 动
20g,(20~5000)Hz
冲 击
20g,11ms
防护等级
IP68
介质兼容性
膜片:不锈钢316L
壳体:不锈钢1Cr18Ni9Ti
O形密封圈:氟橡胶
重 量
约160g
外形结构
dzsc/19/3887/19388787.jpg
电气连接
变送器与外部通过电缆或接线盒进行电气连接。
导线颜色
端子号
功能定义
黑线
2
+V
红线
1
OUT/GND
白线
4
RS485B
黄线
3
RS485A
dzsc/19/3887/19388787.gif
a)、二线制4~20mADC输出电气连接方法如下图所示。
dzsc/19/3887/19388787.gif
b)、RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。
dzsc/19/3887/19388787.gif
c)、HART协议型变送器与手操器连接的两种接线方式如下图所示。
dzsc/19/3887/19388787.gif
dzsc/19/3887/19388787.gif
辅助软件
dzsc/19/3887/19388787.gif
b)、HART协议型变送器软件
dzsc/19/3887/19388787.gif

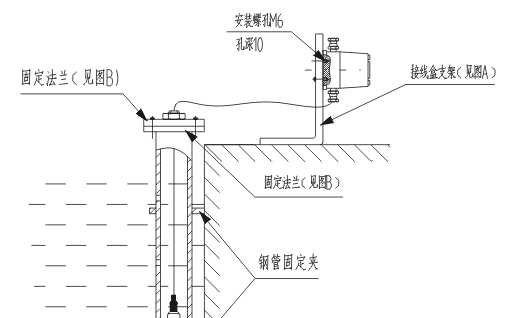

应用示例
dzsc/19/3887/19388787.jpg
dzsc/19/3887/19388787.jpg
dzsc/19/3887/19388787.jpg
选型指南
MPM4700
型智能液位变送器
量程
测量范围(mH2O)
[0~XmH2O]L
X为实际所需量程,L:为电缆线长度,L-X=(1~2)m
代号
输出信号
E
4~20mADC
R4
RS485通讯接口
H
HARTa通信协议
代号
结构材料
隔离膜片
接口
壳体
22
不锈钢316L
不锈钢
不锈钢
24
不锈钢316L
不锈钢316L
不锈钢316L
代号
附加功能
C1
M20×1.5外螺纹压力接口,端面密封
C5
M20×1.5外螺纹压力接口,水线密封
Y
接线盒
F1
固定法兰
MPM4700
[0~10mH2O]
ER4
22
Y
完整的型号规格
•采用数字温度补偿及非线性修正技术;
•具备RS485通讯接口或HART®协议(可选);
•支持组网应用;
•全不锈钢结构设计,体积小,重量轻;
•特殊要求可定做,适应各种场合应用;
•产品已取得RoHS认证。
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现
①综合精度:包含非线性、迟滞、重复性及温度误差。
②3.5mH2O和7mH2O的液位变送器,经过量程缩放后,综合精度典型值为±0.5%FS。
③特殊温度范围可与厂家协商。
a)、RS485接口型变送器软件
MS
Setonline软件
通过RS232/485转换模块,用于对RS485接口型变送器读取内部基本信息(包括液位量程和温度补偿范围、版本等),显示实际液位值、设置新零点、程控设置模拟输出、设置仪表地址等。
MS-C100A软件
通过MS-HART375转换模块,客户可对HART协议型变送器进行软件调试及校准。
选型提示
1、电缆材质在未特殊注明要求的情况下,按聚乙烯供货。
2、特殊要求,敬请与本公司商洽,并在订单中予以注明。
