供应电力电阻｜功率型被釉线绕电阻RX20-8W
| 价 格： | 6.00 | |
| 型号/规格： | RX20-8W | |
| 品牌/商标： | 步梯 | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 工业电子电气设备 | |
| 功率分类： | 大功率（＞5W） | |
| 精度类别： | 普通型 | |
| 外形结构特征： | 空心圆管型 | |
| 引出线类型： | 同向引出 | |
| 包装形式： | 散装 |
RX20功率型被釉线绕电阻表面上釉膜，散热性好，耐腐蚀抗氧化，可在恶劣环境下长期使用。主要用途为老化电阻、制动电阻、刹车电阻等；一般用于直流或低频交流电路中。T型为可调电阻。
功率型被釉线绕电阻RX20-8W的阻值范围是5.1~3.3K，精度有1%、5%及10%，市场参考价6元/支。
特点及用途
○功率适用范围宽
○电阻表面被釉，耐腐蚀、耐高温，可在恶劣环境中使用
○耐潮湿，绝缘度高，过负荷能力强，热稳定性好，使用寿命长
○T型为可调电阻，方便电阻阻值调节使用
○电源测试，电路负载、变频器、起重、制动、电力、船舶、工业自动化等机电装备
dzsc/19/3857/19385765.jpg
外型尺寸
| 型号 |
额定 功率 (W) |
外形尺寸(mm) | 重量(g) | |||||||||||
| L | D | d | H | h | L1 | K | b | t | d1 | c | 固定 | 可调 | ||
| RX20 | 8W | 35 | 14 | 5.5 | - | 28.5 | - | - | 3.5±0.8 | 4.5 | 2 | 8±1.5 | 23 | - |
| 10W | 41 | 14 | 5.5 | 31 | 28.5 | 20 | 6±2 | 27 | 34 | |||||
| 15W | 45 | 17 | 8 | 34 | 31 | 23 | 36 | 42 | ||||||
| 20W | 51 | 17 | 8 | 34 | 31 | 30 | 44 | 52 | ||||||
| 25W | 51 | 21 | 12 | 39 | 35 | 30 | 57 | 67 | ||||||
| 30W | 71 | 21 | 12 | 39 | 35 | 44 | 80 | 90 | ||||||
| 40W | 87 | 21 | 12 | 39 | 35 | 57 | 98 | 110 | ||||||
| 50W | 91 | 29 | 20 | 47 | 43 | 60 | 7±2 | 4.5±1 | 6 | 2.5 | 132 | 144 | ||
| 75W | 140 | 29 | 20 | 47 | 43 | 110 | 253 | 265 | ||||||
| 100W | 170 | 29 | 20 | 47 | 43 | 140 | 286 | 298 | ||||||
| 150W | 215 | 29 | 20 | 47 | 43 | 185 | 385 | 397 | ||||||
| 200W | 215 | 38 | 25 | 60.5 | 58 | 160 | 7±2 | 8±1 | 9 | 4 | 11±1.5 | 475 | 495 | |
| 200/250W | 266 | 30 | 16 | 50 | 47 | 210 | 510 | 530 | ||||||
| 300W | 266 | 36 | 20 | 58 | 58 | 210 | 8±2 | 630 | 650 | |||||
| 400W | 250 | 54 | 30 | 76.5 | 79 | 180 | 10±2 | 1000 | 1020 | |||||
| 500W | 300 | 54 | 30 | 76.5 | 79 | 230 | 16 | 8 | 17±1.5 | 1340 | 1360 | |||
主要性能指标
| 型号 | 额定功率(W) | 阻值范围(Ω) | 阻值允许偏差(%) |
温度系数 (×10-6 /°C) |
|
| 固定 | 可调(T) | ||||
| RX20 | 8W | 5.1~3.3K | - |
±1 ±5 ±10 |
±250 |
| 10W | 5.1~10K | 5.1~200 | |||
| 15W | 5.1~15K | 5.1~220 | |||
| 20W | 5.1~20K | 5.1~430 | |||
| 25W | 10~24K | 10~510 | |||
| 30W | 10~30K | 10~1K | |||
| 40W | 20~51K | 20~1.2K | |||
| 50W | 20~51K | 20~1.5K | |||
| 75W | 20~56K | 20~2K | |||
| 100W | 24~62K | 24~2.7K | |||
| 150W | 20~150K | 20~4.3K | |||
| 200W | 4.7~12K | 5.1~3K | |||
| 200/250W | 4.7~12K | 5.1~3K | |||
| 300W | 4.7~12K | 5.1~3K | |||
| 400W | 5.1~10K | 6.2~3K | |||
| 500W | 5.1~10K | 6.2~3K | |||
降功耗曲线图
dzsc/19/3857/19385765.jpg
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈经理
- 电话：025-86970191
- 传真：-
- 手机：13913033883
- QQ ：
南京供应热销产品铝外壳线绕电阻RXG24-75W
信息内容：dzsc/19/3857/19385797.jpg RX24铝外壳线绕电阻器为金黄色铝外壳封装，主要用途为加热电阻，变频电阻，制动电阻，刹车电阻，起动电阻，老化电阻等。 特点及用途 ○金属外壳散热性能强，适用于散热板安装方式。 ○体积小，功率负荷大。 ○多种接线方式，便于安装。 ○适用于变频装置，加热装置，制动装置等行业设备。 金属铝外壳电阻RXG24-75W为本公司拳头产品，其阻值范围为0.01~39K，精度是1%或5%，市场参考价是30元/支。 外型尺寸 型号 功率(W) 外型尺寸(mm) 重量 (g) 电阻体 标准散热板(铝) Amax B Lmax Hmax C l l1 M N ф1 ф2 表面积 (cm2) 厚度 (mm) RX24 5W 15.5 16 ...

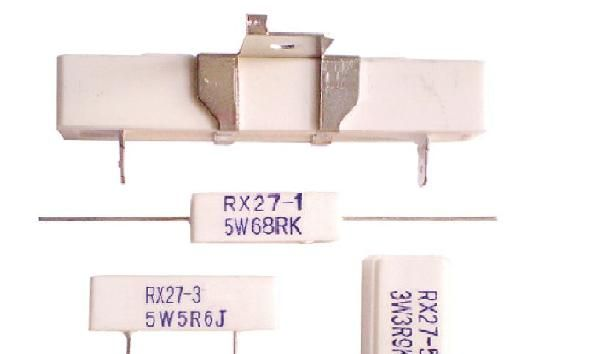

供应瓷壳线绕电阻RX27-5-1W（SQM）
