中低压mosfet开关管|MOS管工厂直销
| 价 格： | 面议 | |

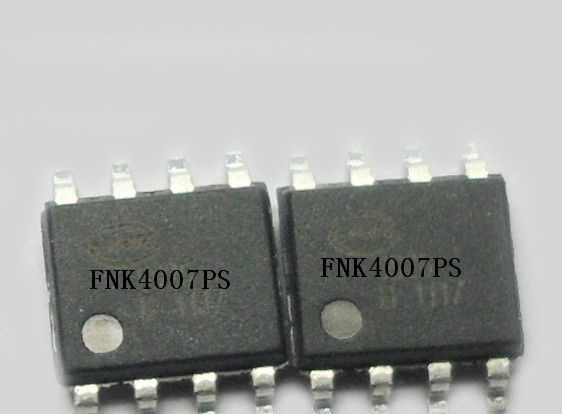

| 型号/规格： | FNK4007PS | |
| 品牌/商标： | FNK | |
| 封装形式： | SOP-8 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 |
乾野电子主营范围：超结MOSFET,中低压MOSFET,高压MOSFET,51单片机系列。
MOSFET的参数介绍
|
Parameter |
Symbol |
Limit |
Unit |
|
Drain-Source Voltage |
VDS |
-55 |
V |
|
Gate-Source Voltage |
VGS |
±20 |
V |
|
Drain Current-Continuous |
ID |
-30 |
A |
|
Drain Current-Continuous(TC=100℃) |
ID (100℃) |
-21 |
A |
|
Pulsed Drain Current |
IDM |
110 |
A |
|
Maximum Power Dissipation |
PD |
90 |
W |
|
Derating factor |
|
0.72 |
W/℃ |
|
Single pulse avalanche energy (Note 5) |
EAS |
420 |
mJ |
|
Parameter |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
Off Characteristics |
||||||
|
Drain-Source Breakdown Voltage |
BVDSS |
VGS=0V ID=-250μA |
-55 |
- |
- |
V |
|
Zero Gate Voltage Drain Current |
IDSS |
VDS=-55V,VGS=0V |
- |
- |
1 |
μA |
|
Gate-Body Leakage Current |
IGSS |
VGS=±20V,VDS=0V |
- |
- |
±100 |
nA |
|
On Characteristics (Note 3) |
||||||
|
Gate Threshold Voltage |
VGS(th) |
VDS=VGS,ID=-250μA |
-2 |
-3 |
-4 |
V |
|
Drain-Source On-State Resistance |
RDS(ON) |
VGS=-10V, ID=-15A |
- |
30 |
40 |
mΩ |
|
Forward Transconductance |
gFS |
VDS=-25V,ID=-16A |
8 |
- |
- |
S |
|
Dynamic Characteristics (Note4) |
||||||
场效应管的电气特性
电气特性场效应管与晶体管在电气特性方面的主要区别有以下几点：
贴片场效应管
1:场效应管是电压控制器件，管子的导电情况取决于栅极电压的高低。晶体管是电流控制器件，管子的导电情况取决于基极电流的大小。 2:场效应管漏源静态伏安特性以栅极电压UGS为参变量，晶体管输出特性曲线以基极电流Ib 为参变量。
3:场效应管电流IDS与栅极UGS之间的关系由跨导Gm 决定，晶体管电流Ic与Ib 之间的关系由放大系数β决定。也就是说，场效应管的放大能力用Gm 衡量，晶体管的放大能力用β衡量。
4:场效应管的输入阻抗很大，输入电流极小；晶体管输入阻抗很小，在导电时输入电流较大。
5:一般场效应管功率较小，晶体管功率较大。
