乾野电子主营范围:超结MOSFET,中低压MOSFET,高压MOSFET,51单片机系列。

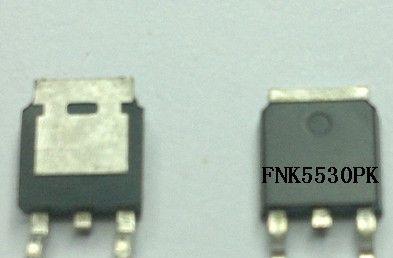

MOSFET的参数介绍
Parameter |
Symbol |
Limit |
Unit |
Drain-Source Voltage |
VDS |
-55 |
V |
Gate-Source Voltage |
VGS |
±20 |
V |
Drain Current-Continuous |
ID |
-30 |
A |
Drain Current-Continuous(TC=100℃) |
ID (100℃) |
-21 |
A |
Pulsed Drain Current |
IDM |
110 |
A |
Maximum Power Dissipation |
PD |
90 |
W |
Derating factor |
|
0.72 |
W/℃ |
Single pulse avalanche energy (Note 5) |
EAS |
420 |
mJ |
Parameter |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
Off Characteristics |
||||||
Drain-Source Breakdown Voltage |
BVDSS |
VGS=0V ID=-250μA |
-55 |
- |
- |
V |
Zero Gate Voltage Drain Current |
IDSS |
VDS=-55V,VGS=0V |
- |
- |
1 |
μA |
Gate-Body Leakage Current |
IGSS |
VGS=±20V,VDS=0V |
- |
- |
±100 |
nA |
On Characteristics (Note 3) |
||||||
Gate Threshold Voltage |
VGS(th) |
VDS=VGS,ID=-250μA |
-2 |
-3 |
-4 |
V |
Drain-Source On-State Resistance |
RDS(ON) |
VGS=-10V, ID=-15A |
- |
30 |
40 |
mΩ |
Forward Transconductance |
gFS |
VDS=-25V,ID=-16A |
8 |
- |
- |
S |
Dynamic Characteristics (Note4) |
MOSFET里的氧化层位于其通道上方,依照其操作电压的不同,这层氧化物的厚度仅有数十至数百埃(Å)不等,通常材料是二氧化硅(silicon dioxide,SiO2),不过有些新的进阶制程已经可以使用如氮氧化硅(silicon oxynitride,SiON)做为氧化层之用。
