轻型油浸式高压试验变压器的简介

轻型油浸式高压试验变压器简单介绍

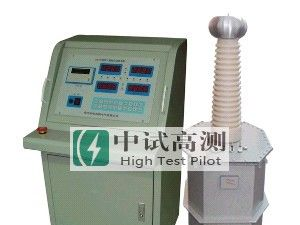

武汉中试高测轻型油浸式高压试验变压器是一种新型高压测试设备，本系列产品轻型油浸式高压试验变压器采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，轻型油浸式高压试验变压器是电力设备检测及预防性试验所必备的试验仪器。

轻型油浸式高压试验变压器产品概述
武汉中试高测轻型油浸式高压试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。 回路电阻测试仪

武汉中试高测轻型油浸式高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

轻型油浸式高压试验变压特点：
1、我厂轻型油浸式高压试验变压器单台可做到交流300kV，容量300KVA；
2、如果用户需要，我厂生产的BCSB系列轻型油浸式高压试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中“直流高压输出”一栏，为交直流两用试验变压器的直流高压输出值；
4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。

产品优势

体积小，重量轻（比同等级油浸试验变压器轻40%-65%）。

产品简介

充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式交流试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

产品别名

YDQ交直流SF6气体试验变压器，充气式试验变压器、高压耐压试验装置，电力高压试验变压器，超轻型高压试验变压器，高压试验变压器，工频耐压试验装置，充气试验变压器，SF6气体高压耐压仪，气体试验变压器

产品特点

1、该产品体积小，重量轻（比同等级油浸试验变压器轻40%-65%）
2、洁净，无油污，勿需维护;
3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验;
4、绝缘强度明显高于油浸试验变压器，电晕极小;


产品参数

1、电压等级：10kV～600kV
2、容量范围：1～500KVA
3、空载电流：＜7%
4、阻抗电压：＜8%
5、产品类型：交流、交直流、交流串级、交直流串级

试验变压器的选择：
其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流，A ； f — 电源频率， Hz；
Cx — 被试品电容量，μF ； U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
