抗干扰介质损耗测试仪的注意事项

抗干扰介质损耗测试仪的注意事项

中试高测电气研制的抗干扰介质损耗测试仪在使用过程中注意事项如下：

1、本仪器只能在停电的设备上使用；接地端应可靠接在接地网；仪器尽量选择在宽畅，安全可靠的地方使用；

2、被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；

3、根据设备的安装情况确定采用那种接线，武汉中试高测并在相应的菜单选项中选择其接线方法；

4、根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；

5、测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；

6、断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；

7、为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端(或二次端)绝缘良好，在相对湿度较小的环境中测量；

8、在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全；

9、 仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；10、仪器应可靠接地，接地不好可能引起机器保护或造成危险。

11、仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；回路电阻测试仪

12、仪器所配(HVx)专用高压电线虽武汉中试高测出厂时已检测合格，但测量时仍需远离人体及低压测试线(Cx)；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。

13、仪器应注意防潮，防剧烈振动；

14、当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量。

15、当发出测量指令后，较长时间(1分钟)屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。

16、试品短路将无法测量，仪器自动保护。机机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

武汉中试高测电气有限公司，国家电网指定品牌

产品优势

主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。

产品简介

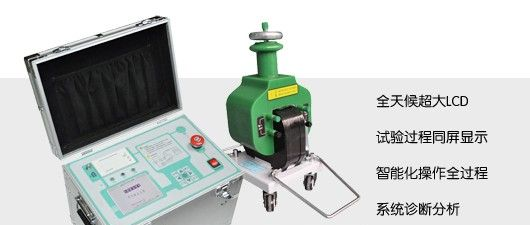

ZSJS-III抗干扰异频介损自动测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量，配以绝缘油杯可测试绝缘油介质损耗。
该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。同时还可以测试全密封的CVT（电容式电压互感器）。
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。


产品别名

介损测试仪，抗干扰介损测试仪，全自动介损测试仪，异频介损测试仪，异频介质损耗测试仪，抗干扰介质损耗测试仪，全自动介质损耗测试仪，变频抗干扰介质损耗测试仪，介质损耗测试仪，全自动异频介质损耗测试仪，全自动抗干扰介质损耗测试仪

产品参数

1 使用条件 -5℃∽40℃ RH＜80%
2 抗干扰原理 变频法
3 电 源 AC 220V±10% 频率无限制
4 高压输出 0.5KV∽10KV 每隔0.1kV
精 度 5%
电流 140mA
容 量 1000VA
5 自激电源 AC 0V∽30V 45HZ/55HZ
电流 15A
6 分 辨 率 tgδ: 0.001% Cx: 0.1pF
7 精 度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.0PF)
8 测量范围 tgδ 无限制
C x 15pF＜Cx＜100000 pF
10KV Cx＜30000 pF
5KV Cx＜60000 pF
1KV Cx＜100000 pF
CVT测试 Cx＜100000 pF
9 外型尺寸 470（L）×320（W）×390（H）
10 存储器大小 40组
11 重 量 30 Kg
