路灯电缆故障测试技术与应用

长期以来，路灯线路由于器分支多、无法拆卸负载、无法施加高压等特定情况，故障的测试是一大难题。传统的故障定点方法一般有：万用表和兆欧表测量法、瞬间通电钳形表测电流法、1/2电缆断开逐级排除法等方法。这些方法在运用过程中比较注重经验， 开挖点较多，面积大，费时费工，仅能进行粗略的故障区域判断，定点难。现在为了方便测试，推出一款新型仪器——路灯电缆故障测试仪，该仪器操作简单，能快速准确定位路灯电缆故障点，仪器配置简单，采用的数字技术，武汉中试高测电气有限公司取代传统的测试方法。针对不同类型的故障有不同的测试方案：区域判断法、跨步电压法、信号比较法、线间短路法等。测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。路径、深度、故障点的测试一人同步完成；查电缆路径定位准确，操作简单。使路灯电缆故障测试工作变得规范轻松。路灯电缆故障测试仪
测试:两相线短路且对地无泄漏故障现象：送电时空气开关跳闸，不能正常送电。
故障性质：电缆线两相短路。
测试过程：
1.故障区域的判断
用仪器特有的区域判断法把故障点初步确定到两个灯杆之间。具体方法如下：
a.将发射机的输出信号接至故障相始端；
b.将特制的路灯专用耦合钳与接收及相连，武汉中试高测电气有限公司分别在灯杆的检查口处测故障相的电流，观察接收机液晶屏的数值变化情况。
2、故障区域内电缆路径的准确测试
接上仪器发射及显示屏显示环路阻抗为1Ω，与万用表测试一致。用仪器路径测试功能，很方便准确的把故障区域内径及埋深测出来。
3.开挖确认
以所定故障点位置为基准，在50cm范围内开挖，挖出电缆看此段没有穿管且电缆外表皮完好无损。一般人看来认为此处不是故障点，再用仪器验证，此点确实有很明显的短路现象。当把电缆外表皮破开，看到有明显的燃黑迹象，在剥开钢带就看到了两相线燃结在一起，有近半米长的绝缘比过热老化，修复后线路正常。
总结
一、在测试中首先要清楚测试步骤：
1.确定故障电缆的故障相及故障类型；
2.采用区域判断法是解决路灯电缆故障效率最有效的步骤；
3.选择定点方法，不同类型的故障需不同的定点方法。武汉中试高测电气有限公司测试中必须依据具体情况选择测试方案。
二、尽量用多种方法测试验证，若多种方法的测试结果一致，说明故障定是正确的。直流电阻测试仪
三、仪器所功能强大、性能优越，但它总是一种工具，是辅助人来解决问题的一种工具，它不可能直接告诉人们线路和故障的具体位置，但是，操作者可很容易根据仪器所反映的各种信息加以判断做出结论。

产品优势

快速测试路灯电缆的短路、断路、接地故障。测试更准确，一键式操作，优于同类产品的繁琐操作

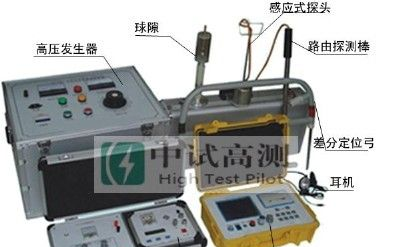

产品简介

ZSDL-B路灯电缆故障测试仪是我公司根据路灯电缆的故障特点而研制的专用测试仪器。是测试路灯电缆故障的产品。可快速测试路灯电缆的短路、断路、接地故障。经过近几年的升级换代，使它的使用更简便，测试更准确。一键式操作，优于同类产品的繁琐操作。只要操作一遍，即可全部掌握。相当于一部工具式仪器，可无培训式使用。

产品特点

本仪器采用了微电脑中央处理器及专用集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。仪器更加皮实、耐用，从而降低了仪器的返修率。采用了大容量电池供电，因此仪器具有待电时间更长的优点。A字架与其电子线路板采用一体化设计，优于同行的分体式设计，避免了连线的麻烦。同时也降低了仪器故障的发生率。

产品参数

1.探测距离 < 20Km 2.探测深度 ≤ 3m
3.路由误差 < 5cm 4.定位误差 < 5cm
5.感应故障点距离 ≤ 30m 6.定位范围：≤5MΩ
