SCB10-400/10-0.4变压器的参数和规格
| 价 格： | 41000.00 | |
| 型号/规格： | SCB10-400/10-0.4 | |
| 品牌/商标： | 恒安源 | |
| 包装方式： | 单件包装 | |
| 主要用途： | 工业电气设备 | |
| 适用电源类别： | 三相 | |
| 铁芯类型： | E型 | |
| 频率特征： | 高频 | |
| 导线类型： | 铜导线 | |
| 安全认证类型： | CQC |
SCB10-400/10-0.4干式变压器结构及特点：
SCB10环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。
产品特点：
1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。
dzsc/19/3844/19384416.gifdzsc/19/3844/19384416.jpgdzsc/19/3844/19384416.gif
结构特点：
铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

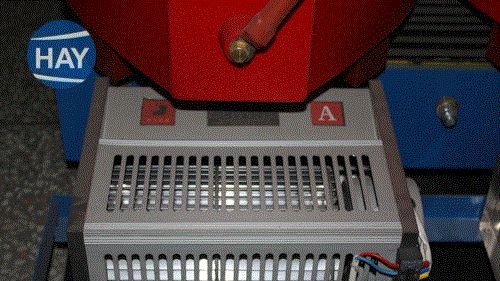

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。
保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。
SCB10-400/10-0.4干式变压器执行标准：
GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求
GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
JB/T10008-2004 6~500KV级变压器声级
JB/T56009-1998 干式电力变压器产品质量分等
SCB10-400/10-0.4干式变压器及SCB10系列干式变压器技术参数：
SCB10-400/10-0.4干式变压器技术参数如下表：
|
产 品 名 称 |
干式变压器 |
产 品 型 号 |
SCB10-400/10-0.4 |
|
品 牌 |
恒安源 |
铁 芯 形 状 |
E型 |
|
冷 却 形 式 |
干式 |
冷 却 方 式 |
AN/AF |
|
防 潮 方 式 |
固体浇注式 |
额 定 容 量 |
400KVA |
|
电 压 比 |
10KV/0.4KV |
联 结组标 号 | Yyn0或Dyn11 |
|
额 定 功 率 |
50HZ |
短 路 阻 抗 |
4% |
|
空 载 损 耗 |
0.98KW |
负 载 损 耗 |
3.99KW |
|
尺 寸 大 小 |
1160mm*870mm*1120mm |
总 重 |
1440KG |
