供应ZJHP-25K DN125气动单座调节阀
| 价 格： | 面议 | |
| 型号/规格： | ZJHP-25K DN125 | |
| 品牌/商标： | 上海耐鼎 | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 | |
| 主要用途： | 工业电子电气设备 | |
| 制作工艺类型： | 普通线绕 | |
| 外形结构特征： | 圆柱体型 | |
| 引出线类型： | 轴向引出 | |
| 外形尺寸： | 65 |
ZJHP-25K DN125ZJHP精小型气动单座调节阀概述
ZJHP精小型气动单座调节阀型小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一半流体介质和工艺条件的生产过程控制系统。ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型阀体结构紧凑、流道通畅，具有大的流量系数。
ZJHP型气动单座套筒调节阀由气动多弹簧薄膜执行机构和低流阻单座阀（套筒阀）组成，新型执行机构高度低、重量轻、装校简便，新型阀体结构紧凑、流通通畅，具有大的流量系数。
气动单座调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
如果您需要更详细了解相关信息或索取相关资料，欢迎随时与我联系！
上海耐鼎自控阀门有限公司
联系人： 汪 佳 www.naidingfamen.com
热 线：189 1755 8453，021-3641 9535
传 真: 021-3641 9537 Q Q:2317188660
邮 箱：cheng.122@163.com
技术服务：153 1705 5396 ZJHP精小型气动薄膜调节阀主要技术参数：
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||||
|
薄膜有效面积Ae（cm2） |
350 |
350 |
350 |
560 |
900 |
1600 |
|||||||||||
|
气源压力Ps(MPa) |
0.14～0.4 |
||||||||||||||||
|
信号范围Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
||||||||||||||||
|
电信号 |
4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V） |
||||||||||||||||
|
作用模式 |
气开式（K）型、气关式（B）型 |
||||||||||||||||
|
流量特性 |
直线、等百分比、快开性 |
||||||||||||||||
|
允许泄漏量（L/h） |
硬密封：（IV级）10-4×阀额定容量、软密封：VI级 |
||||||||||||||||
|
固有可调比R |
50:1 |
||||||||||||||||
|
气源接头 |
M16×1.5 |
||||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
||||||||||||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 汪佳
- 电话：021-36419535
- 传真：021-36419537
- 手机：18917558453
- QQ ：
供应ZJHP-16B精小型气动调节阀
信息内容：ZJHP-16B ZJHP精小型气动单座调节阀概述 ZJHP精小型气动单座调节阀型小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一半流体介质和工艺条件的生产过程控制系统。ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型阀体结构紧凑、流道通畅，具有大的流量系数。ZJHP精小型气动薄膜调节阀执行机构主要技术参数： 型 号 ZHA-22 ZHB-22 ZHA-23 ZHB-23 ZHB-34 ZHB-34 ZHA-45 ZHB-45 ZHA-56 ZHB-56 有效面积cm2 350 350 560 900 1600 行 程mm 16 25 40 60 ...
供应电子式电动三通调节阀ZDLX-16

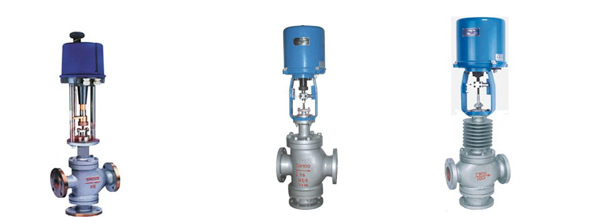

信息内容：电子式电动三通调节阀ZDLX-16 dzsc/19/3888/19388872.jpg 产品概述上海耐鼎系列ZDLQ、ZDLX型电动三通调节阀，是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。 结构特点 1．ZDLQ、ZDLX型电动三通调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。全电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
