合金电阻，合金电阻器供应
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 大毅/升华 | |
| 环保类别： | 无铅环保型 |
合金贴片电阻合金贴片电阻又称为电流检测电阻，电流感测电阻，合金取样电阻，电流感应电阻,合金电阻。英文一般译为Sampling resistor，Current sensing resistor。电阻主要材料为铜，再加上其他的材料就成了康铜，锰铜等。其他辅助材料众多，但主要性能由合金材料本身决定。通俗的讲合金贴片电阻就是一个贴片采样电阻阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
合金贴片电阻采用符合高功率电气特性、高纯度、高导热、低温漂及耐高温的特殊合金，一体成型无切割的结构，大幅降低电路板上的散热面积，可达到几乎无电感值。明辉电子合金电阻作为电流载体，阻值精准，温度稳定性，产品的安全性，稳定性明显高于普通的陶瓷电阻。同时金属的导热性也是它同其他电阻一大优势。特别是在电源以及其它相关产品的应用中，瞬间的冲击电流，短路电流或脉冲电流产生时，合金当做作为电流介质来检测电流。
应用领域：
合金电阻主要应用于电路中电流的采样，反馈电路中变化的电流，以便进一步地控制或影响电流的变化。主要应用产品：电源供应器、逆变器/转换器、锂电池保护板、汽车相关空间、笔记本、电脑主板以及LED驱动器，LCD控制板等。
标记:
dzsc/19/3842/19384218.jpg
dzsc/19/3842/19384218.jpg尺寸：
dzsc/19/3842/19384218.jpg
推荐焊焊垫尺寸
dzsc/19/3842/19384218.jpg
|
型号 |
电阻值 |
额定功率 |
尺寸 |
|||
|
A |
B |
I |
||||
|
0805 |
0.001~0.05 |
0.25W~0.5W |
0.9(0.035) |
1.5(0.059) |
0.8(0.031) |
|
|
1206 |
0.001~0.12 |
0.5W~1W |
1.5(0.059) |
1.95(0.077) |
0.8(0.031) |
|
|
2010 |
0.0005~0.029 |
1W~2W |
2.25(0.089) |
2.9(0.114) |
1.5(0.059) |
|
|
0.03~0.1 |
1.6(0.063) |
2.9(0.114) |
3.14(0.124) |
|||
|
2512 |
0.0005~0.0049 |
1W~1.5W |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
|
|
0.0005~0.079 |
2.2(0.087) |
3.65(0.144) |
3.14(0.124) |
|||
|
0.08~0.2 |
1.9(0.075) |
3.65(0.144) |
3.6(0.141) |
|||
|
0.0005~0.0049 |
2W (S) |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
||
|
0.0005~0.079 |
2.2(0.087) |
3.65(0.144) |
3.14(0.124) |
|||
|
0.001~0.003 |
3W (R) |
3(0.118) |
3.65(0.144) |
1.5(0.059) |
||
|
2725 |
0.0005~0.001 |
4W (E) |
3(0.118) |
7(0.27) |
1.5(0.059) |
|
|
0.002~0.05 |
4W (E) |
2.2(0.087) |
3.14(0.124) |
|||
|
0.051~0.1 |
3W (R) |
1.9(0.075) |
3.6(0.141) |
|||
功率降额曲线

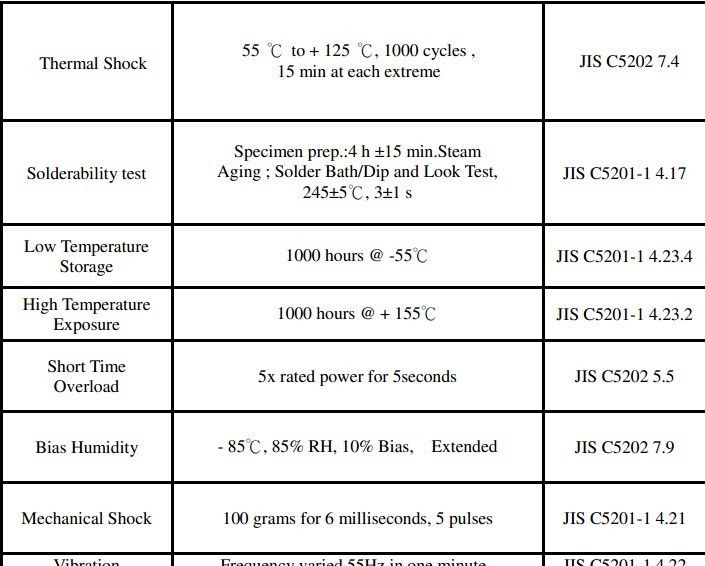

dzsc/19/3842/19384218.jpg性能
dzsc/19/3842/19384218.jpg
